6С32Б

95.00

Сверхминиатюрный триод 6С32Б с большим коэффициентом усиления предназначен для входных каскадов  усиления напряжения низкой частоты.
Артикул: 6s32b Категории: ,

6С32Б

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

Сверхминиатюрный триод 6С32Б с большим коэффициентом усиления предназначен для входных каскадов  усиления напряжения низкой частоты.

Выводы 6С32Б:
1 катод
3 сетка
7 анод
5,10 подогреватель(накал)

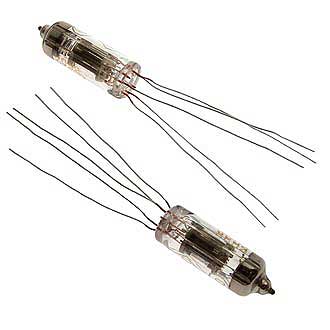

Лампа 6С32Б выполнена в стеклянном сверхминиатюрном корпусе с гибкими выводами и работает в любом положении. Катод оксидный косвенного накала.

Ключом лампы 6С32Б является индикаторная метка либо индикаторная стрелка. Неиспользуемые выводы обрезаны или отсутствуют (при этом часть неиспользуемых выводов может быть обрезана, а другая часть полностью отсутствовать на ножке лампы).

Длина выводов около 45мм, диаметр выводов 0,4мм.

Не допускается изгиб и пайка выводов ближе 8мм от корпуса во избежание образования сколов стекла на баллоне.

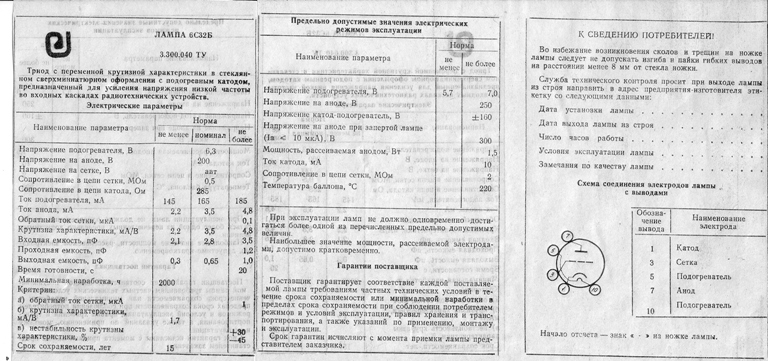

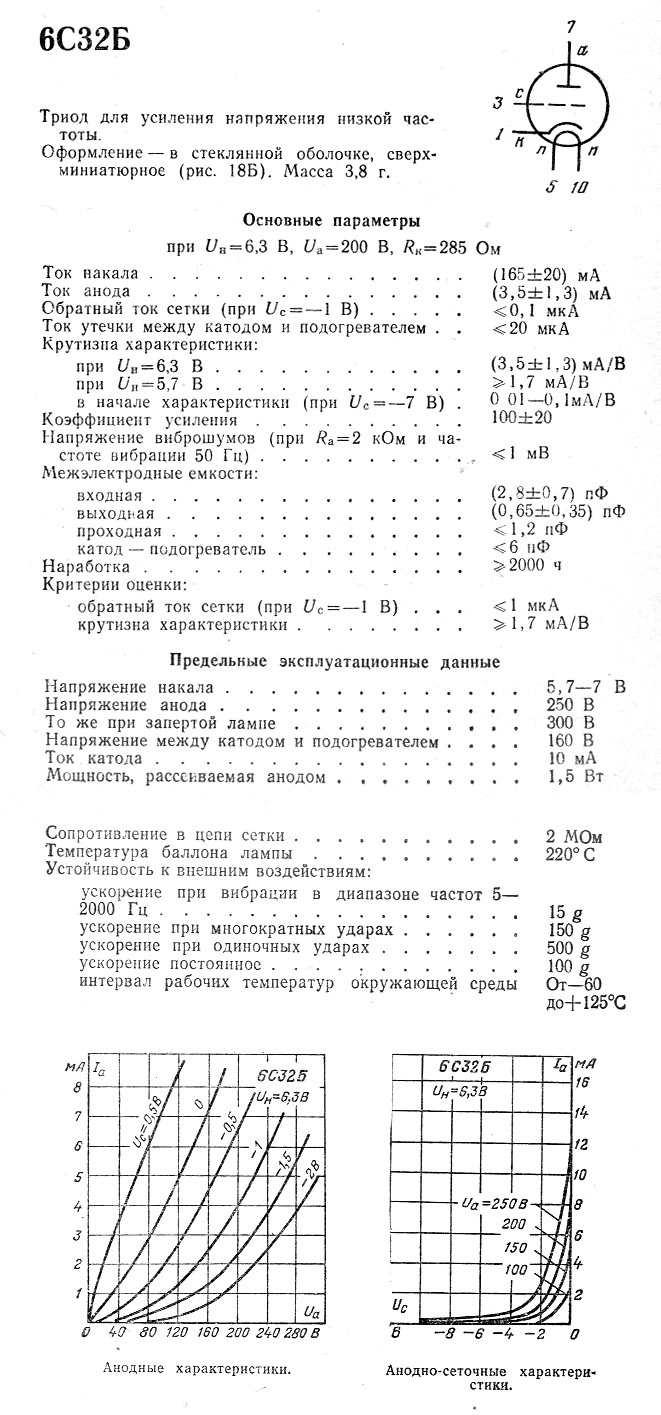

Параметры лампы 6С32Б:
(номинальный режим)
Напряжение накала 6,3В
Напряжение анода 200В
Сопротивление в цепи катода 285ом
Ток накала
165±20мА
Ток анода 3,5±1,3мА
Крутизна характеристики 3,5±1,3мА/В
То же при Uн=5,7В >1,7мА/В
Коэффициент усиления 100±20
Обратный ток сетки <0,1мкА
Напряжение виброшумов (при Ra=2Ком, f=50Hz, Уск.=2G) <1мВ(эфф.)
Входная ёмкость 2,8±0,7пФ
Выходная ёмкость 0,65±0,35пФ
Проходная ёмкость <1,2пФ
Ёмкость катод-подогреватель <6пФ
Наработка на отказ >2000ч
Вес <3,8г
Предельные параметры лампы 6С32Б:
Напряжение накала 5,7..7,0В
Напряжение анода 250В
Напряжение анода запертой лампы
300В
Максимальная мощность на аноде 1,5Вт
Наибольшее напряжение между катодом и подогревателем ±160В
Максимальный ток катода
10мА
Максимальное сопротивление в цепи сетки 2Мом
Максимальная температура баллона +220°С
Диапазон температур среды -60..+125°C
