Триод 6С17К-В предназначен для усиления и генерирования напряжения сверхвысокой частоты.

Артикул: 6s17k-v Категории: Радиолампы, триоды

скачать подробную тех. документацию в формате pdf 6S17KV.pdf

6С17К-В

Триод 6С17К-В предназначен для усиления и генерирования напряжения сверхвысокой частоты.

Обозначения:А — анод, С — сетка, К — катод, П — подогреватель катода.

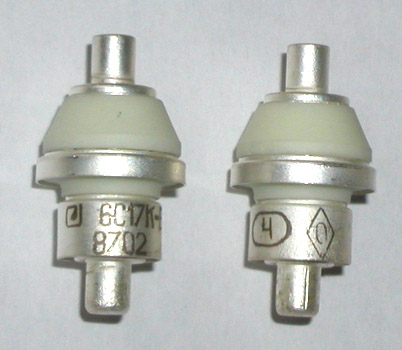

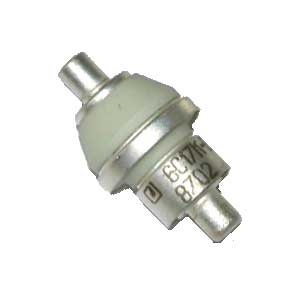

Лампа 6С17К-В выполнена в металлокерамическом корпусе. Катод оксидный косвенного накала.

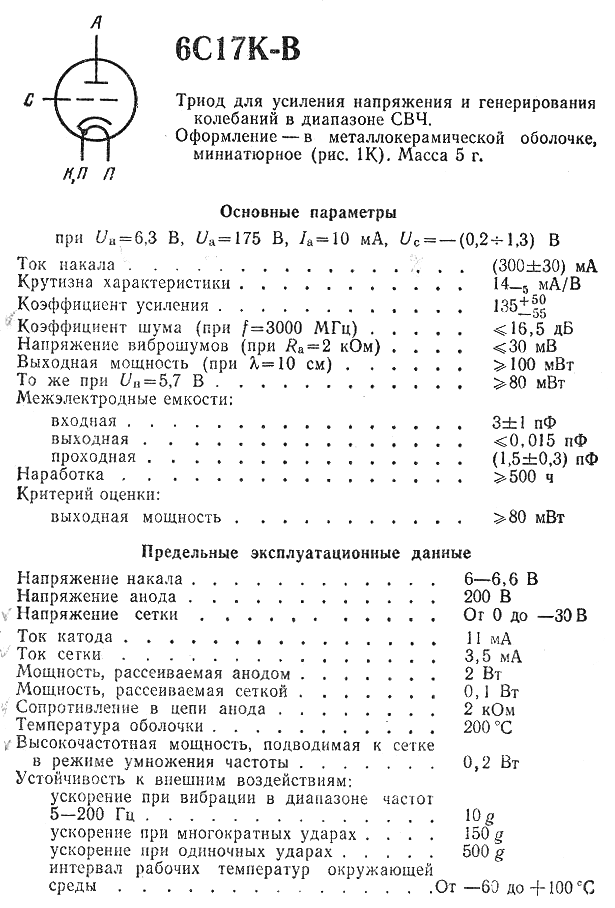

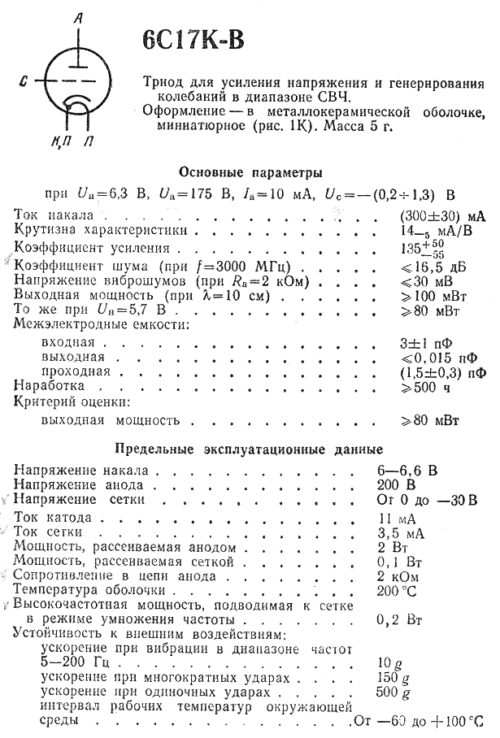

Параметры лампы 6С17К-В:

(номинальный режим)

Напряжение накала	6,3В
Ток накала	300±30мА
Напряжение анода	175В
Напряжение сетки в рабочей точке	-0,2..-1,3В
Ток анода	10мА
Крутизна характеристики	9..14мА/В
Выходная мощность (L=10см)	>100мВт
Коэффициент шума (f=3000МГц)	<16,5дБ
Напряжение виброшумов (Ra=2Ком)	<30мВ
Входная ёмкость	3,0±1,0пФ
Выходная ёмкость	<0,015пФ
Проходная ёмкость	1,5±0,3пФ
Срок службы	500ч

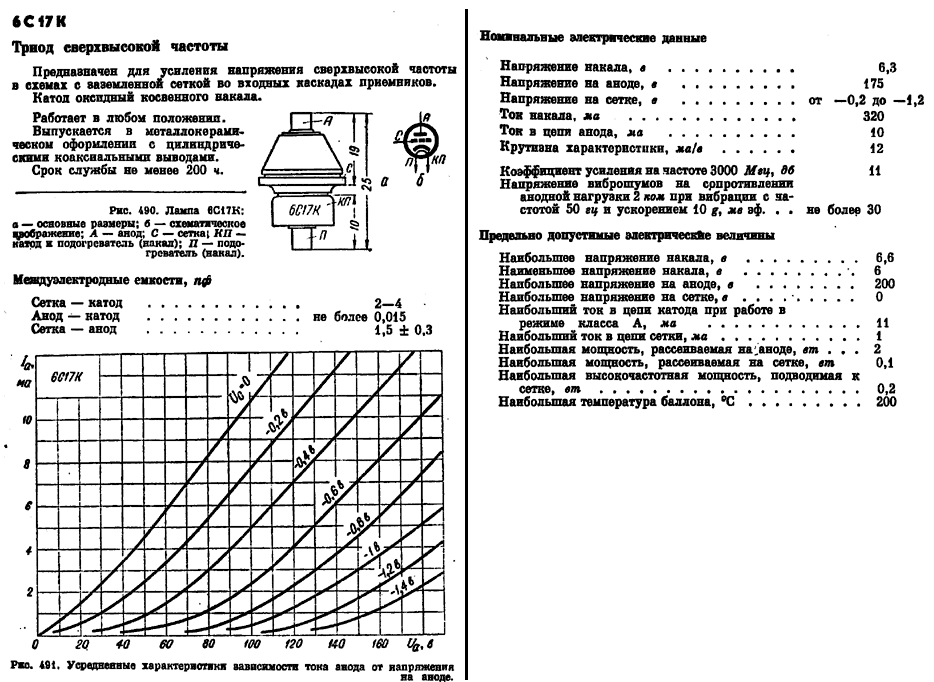

Более подробные параметры триода 6С17К-В с анодными и анодно-сеточными характеристиками находятся в файле документации ниже.

Предельные параметры лампы 6С17К-В:

Напряжение накала	6,0..6,6В
Напряжение анода	200В
Напряжение сетки	-30..0В
Максимальная мощность рассеиваемая анодом	2Вт
Максимальная мощность рассеиваемая сеткой	0,1Вт
ВЧ мощность, подводимая к сетке в режиме умножения частоты	0,2Вт
Ток катода	11мА
Ток анода	9мА
Ток сетки	3,5мА
Сопротивление в цепи анода	2Ком
Максимальная частота	6000МГц
Температура среды	-60..+100°С
Максимальная температура баллона	+200°С

Производитель	НЭВЗ, Новосибирск
