6П9

50.00

Подогревный пентод для работы в выходных каскадах  видео и широкополосных усилителей.

Артикул: 6p9 Категории: ,

6П9

Выходной телевизионный пентод



S Ri Rа Pа Pвых
11.7 130 10 9 2.4

Подогревный пентод для работы в выходных каскадах  видео и широкополосных усилителей.

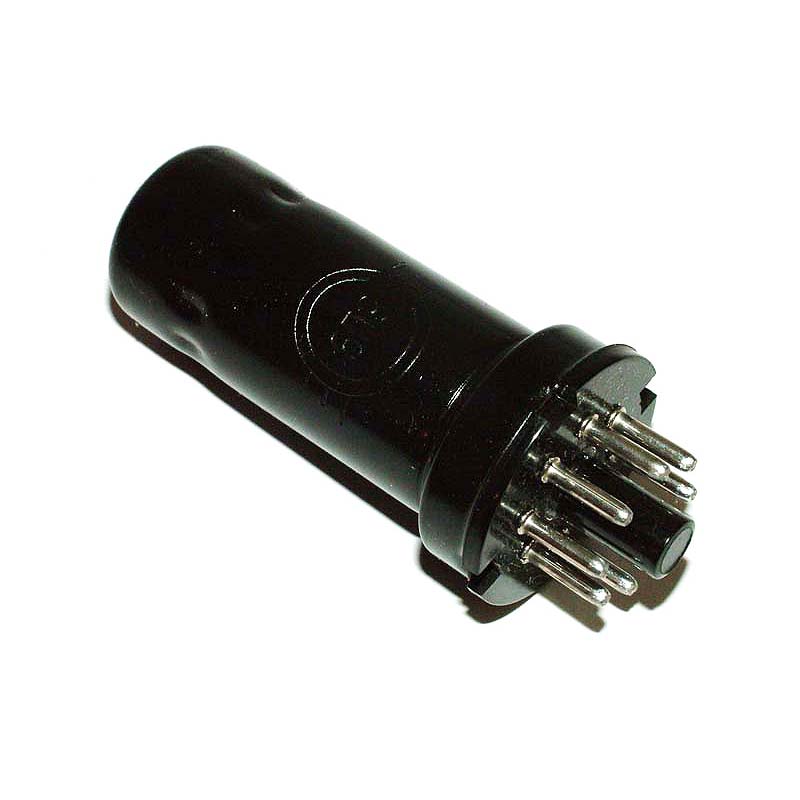

Оформление — в металлическом баллоне с октальным цоколем.
Масса 47 г.

Основные технические характеристики 6П9:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 650 ± 40 мА
Напряжение анода номинальное (постоянное) …… 300 В
Напряжение анода предельное (постоянное) …… 330 В
Ток анода …… 30 ± 10 мА
Ток катода …… не менее 180 мА
Напряжение сетки первой (постоянное) …… -3 В
Ток сетки первой обратный …… не более 2 мкА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 330 В
Ток сетки второй …… 6,5 ± 2,5 мА
Напряжение сетки третьей (постоянное) …… 0 В
Мощность, рассеиваемая анодом, предельная …… 9 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 11,7 ± 2,5 мА/В
Внутреннее сопротивление …… около 80 кОм
Выходная мощность …… не менее 2,4 Вт
Сопротивление в цепи сетки первой предельное …… 0,5 МОм
Емкость входная …… 11,15 ± 1,85 пФ
Емкость выходная …… 6,65 ± 0,85 пФ
Емкость проходная …… не более 0,06 пФ
