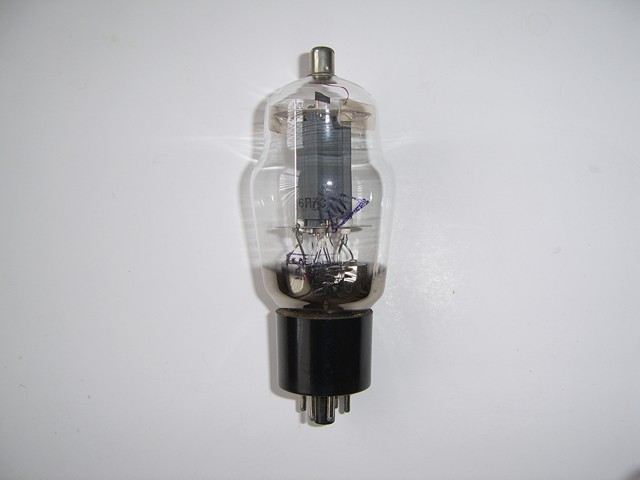

6П7С

150.00

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах генераторов развертки телевизионных устройств.

Артикул: 6p7s Категории: ,



6П7С



Выходной лучевой тетрод



S Ri Rа Pа Pвых
5.9 32.5 20

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах генераторов развертки телевизионных устройств.
Долговечность не менее 500 ч.
Масса не более 100 г.

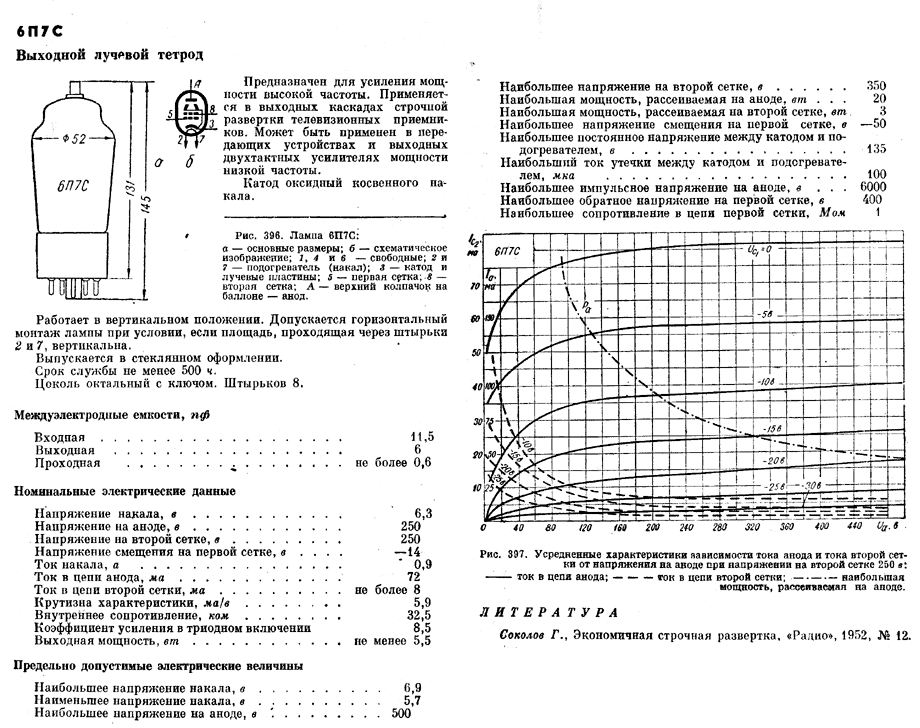

Основные технические характеристики 6П7С:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 900 ± 90 мА
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 500 В
Напряжение анода предельное (амплитуда импульса) …… 6 кВ
Ток анода …… 72 ± 18 мА
Ток катода предельный …… 100 мА
Напряжение сетки первой номинальное (постоянное) …… -14 В
Напряжение сетки первой предельное (амплитуда импульса) …… -400 В
Ток сетки первой обратный …… не более 4 мкА
Напряжение сетки второй номинальное (постоянное) …… 250 В
Напряжение сетки второй предельное (постоянное) …… 350 В
Ток сетки второй …… не более 8 мА
Мощность, рассеиваемая анодом, предельная …… 20 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 3 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 135 В
Ток утечки между катодом и подогревателем …… не более 100 мкА
Крутизна характеристики …… 5,9 ± 1,1 мА/В
Коэффициент усиления при триодном включении …… 8,5 ± 1,5
Внутреннее сопротивление …… 32 ± 7,5 кОм
Емкость входная …… 11,5 ± 2 пФ
Емкость выходная …… 6 ± 1 пФ
Емкость проходная …… не более 0,7 пФ

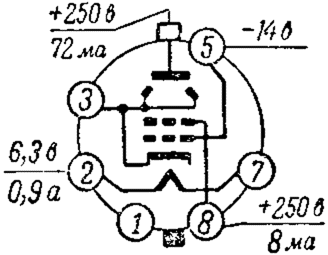

Оформление — стеклянное с октальным цоколем
