6П6С

250.00

Лучевой тетрод 6П6С предназначен для усиления мощности низкой частоты.
Артикул: 6p6s Категории: ,

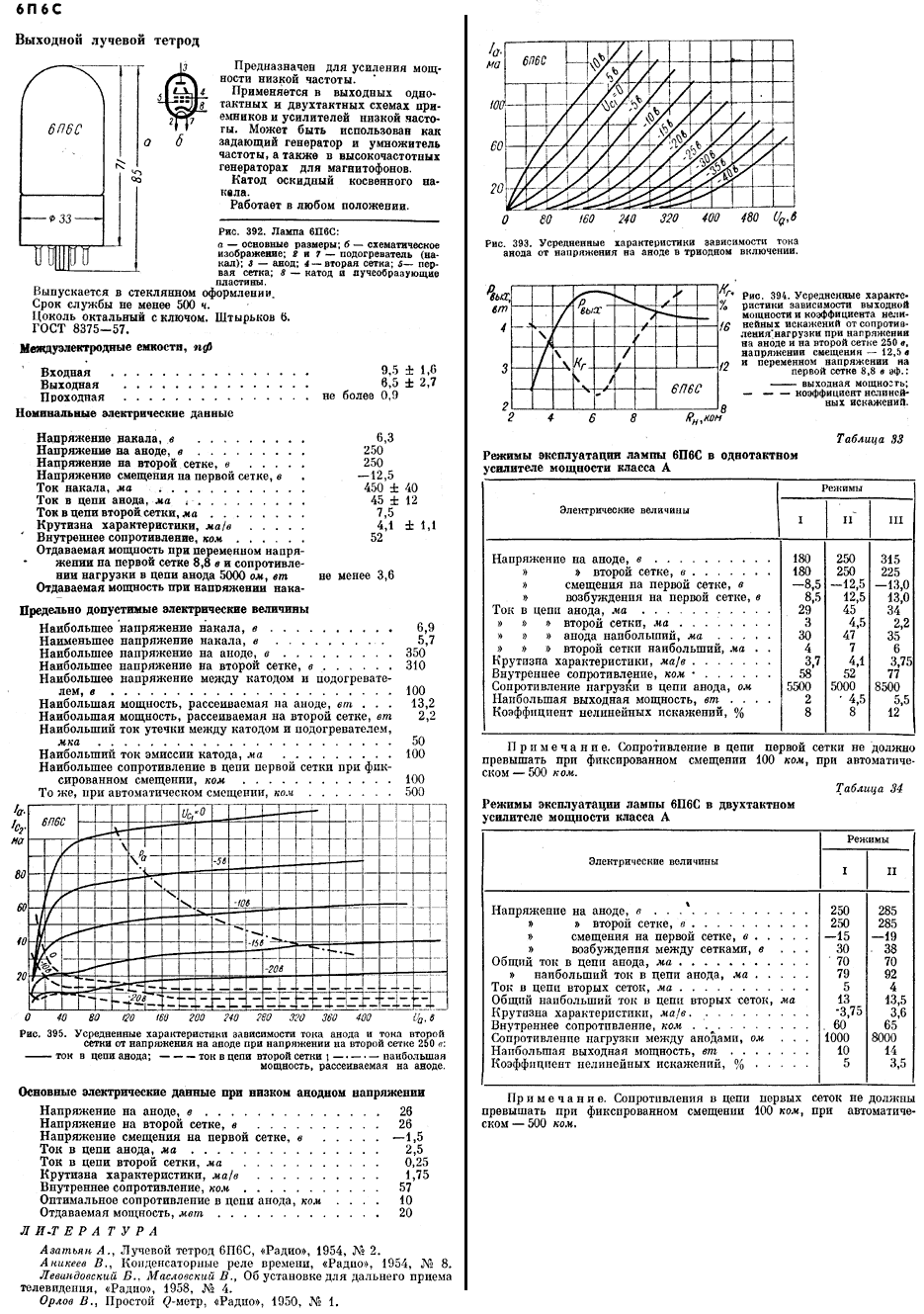

6П6С

Выходной лучевой тетрод



SRiRаPаPвых
4.152513.23.6

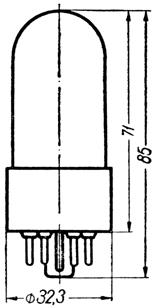

Основные размеры лампы 6П6С

Основные размеры лампы 6П6С.

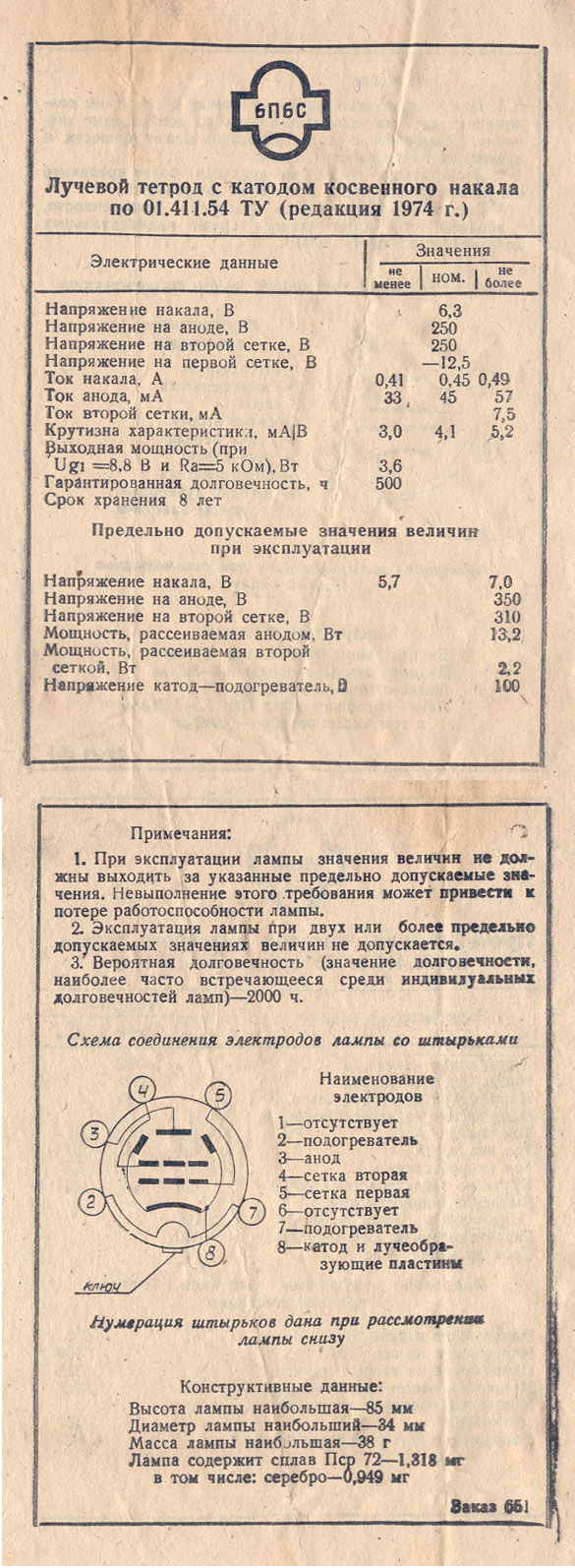

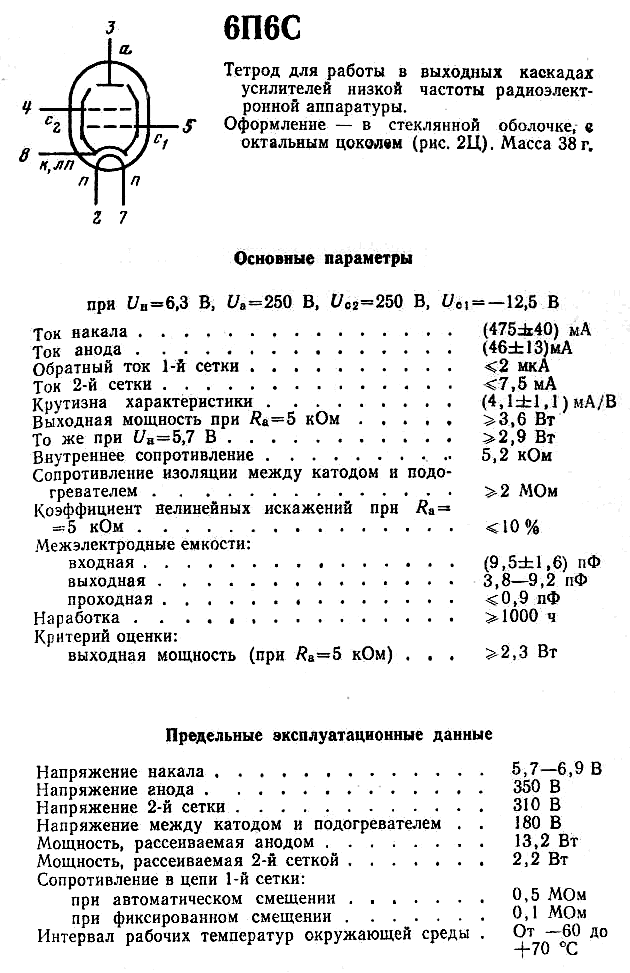

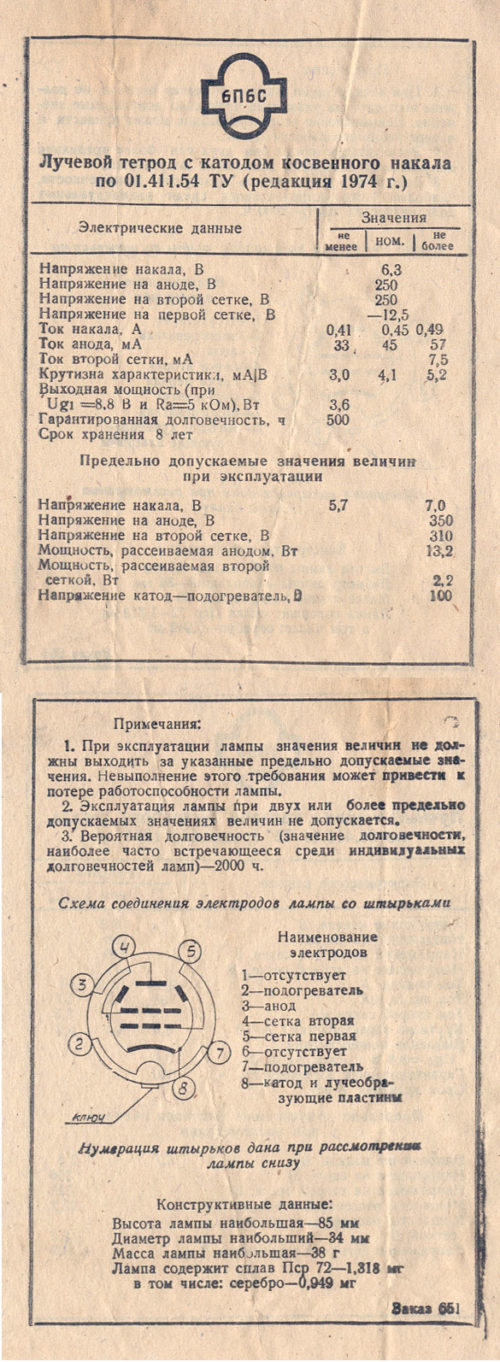

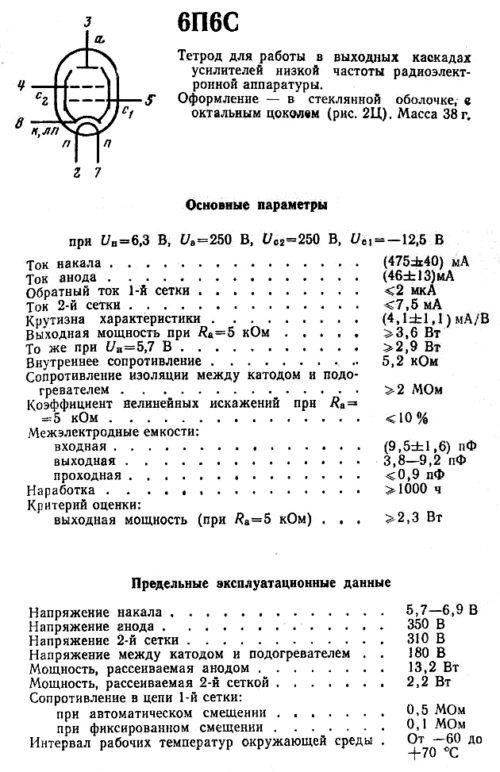

Общие данные

Лучевой тетрод 6П6С предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты. Может быть использован как задающий генератор и умножитель частоты, а также в высокочастотных генераторах для магнитофонов.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.

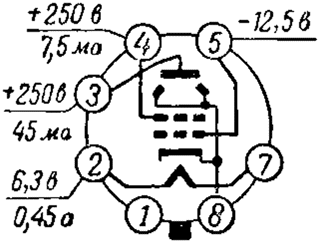

Цоколь октальный с ключом. Штырьков 6.

Междуэлектродные емкости, пФ

Входная 9,5 +- 1,6. Выходная 9,5 +- 4. Проходная не более 0,9.

Номинальные электрические данные

Напряжение накала, В6.3
Напряжение на аноде, А250
Напряжение на второй сетке, В250
Напряжение смещения на первой сетке, В-12.5
Ток накала, мА450 +- 40
Ток в цепи анода, мА45 +- 12
Ток в цепи второй сетки, мА7.5
Крутизна характеристики, мА/В4.1 +- 1.1
Внутреннее сопротивление, кОм52
Отдаваемая мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Втне менее 3.6
Отдаваемая мощность при напряжении накала 5.7 В, Втне менее 2.9
Коэффициент нелинейных искажений, %8

Предельно допустимые электрические величины

Наибольшее напряжение накала, В6.9
Наименьшее напряжение накала, В5.7
Наибольшее напряжение на аноде, В350
Наибольшее напряжение на второй сетке, В310
Наибольшее напряжение между катодом и подогревателем, В100
Наибольшая мощность, рассеиваемая на аноде, Вт13.2
Наибольшая мощность, рассеиваемая на второй сетке, Вт2.2
Наибольший ток утечки между катодом и подогревателем, мкА50
Наибольший ток эмиссии катода, мА100
Наибольшее сопротивление в цепи первой сетки при фиксированном смещении, кОм100
Наибольшее сопротивление в цепи первой сетки при автоматическом смещении, кОм500

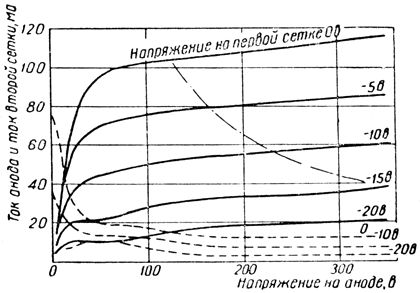

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.



Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке

Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке

Ток в цепи анода; ток в цепи второй сетки.

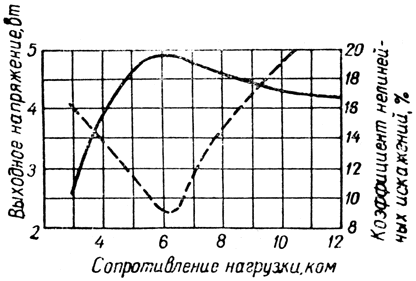

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 250 В, на второй сетке 250 В, напряжении смещения на первой сетке -12.5 В и напряжении сигнала 8.8 В

Выходная мощность; коэффициент нелинейных искажений.



Характеристики зависимости тока анода от напряжения на аноде в триодном включении

Характеристики зависимости тока анода от напряжения на аноде в триодном включении

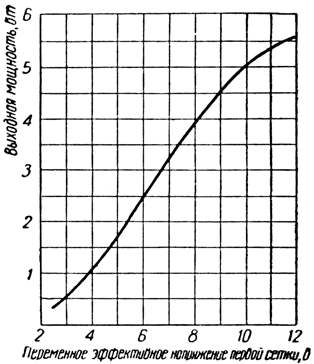

Характеристика зависимости выходной мощности от эффективного напряжения на первой сетке

Характеристика зависимости выходной мощности от эффективного напряжения на первой сетке при напряжении на аноде и на второй сетке 250 В, напряжении смещения на первой сетке -12.5 В и сопротивлении нагрузки 5000 Ом



Рекомендуемые режимы эксплуатации тетрода 6П6С, применяемого в качестве однотактного усилителя мощности в классе А

Электрические величины
Режим I
Режим II
Режим III
Напряжение на аноде, В180250315
Напряжение на второй сетке, В180250225
Напряжение смещения на первой сетке, В-8.5-12.5-13.0
Напряжение возбуждения на первой сетке, В8.512.513.0
Ток в цепи анода, мА294534
Ток в цепи второй сетки, мА34.52.2
Ток в цепи анода наибольший, мА304735
Ток в цепи второй сетки наибольший, мА476
Крутизна характеристики, мА/В3.74.13.75
Внутреннее сопротивление, кОм585277
Сопротивление нагрузки в цепи анода, Ом550050008500
Наибольшая выходная мощность, Вт24.55.5
Коэффициент нелинейных искажений, %8812

Примечание. Сопротивление в цепи первой сетки не должно превышать при фиксированном смещении 100 кОм, при автоматическом — 500 кОм.

Рекомендуемые режимы эксплуатации тетрода 6П6С, применяемого в качестве двухтактного усилителя мощности в классе А1

Электрические величины
Режим I
Режим II
Напряжение на аноде, В250285
Напряжение на второй сетке, В250285
Напряжение смещения на первой сетке, В-15-19
Напряжение возбуждения между сетками, В3038
Общий ток в цепи анода, мА7070
Общий наибольший ток в цепи анода, мА7992
Ток в цепи вторых сеток, мА54
Общий наибольший ток в цепи вторых сеток, мА1313.5
Крутизна характеристики, мА/В3.753.6
Внутреннее сопротивление, кОм6065
Сопротивление нагрузки между анодами, Ом10008000
Наибольшая выходная мощность, Вт1014
Коэффициент нелинейных искажений, %53.5

Примечание. Сопротивления в цепи первых сеток не должны превышать при фиксированном смещении 100 кОм, при автоматическом — 500 кОм.

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, В26
Напряжение на второй сетке, В26
Напряжение смещения на первой сетке, В-1.5
Ток в цепи анода, мА2.5
Ток в цепи второй сетки, мА0.25
Крутизна характеристики, мА/В1.75
Внутреннее сопротивление, кОм57
Оптимальное сопротивление в цепи анода, кОм10
Отдаваемая мощность, мВт20
