6П42С

2,200.00

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки цветных телевизионных устройств широкого применения.

Артикул: 6p42s Категории: ,

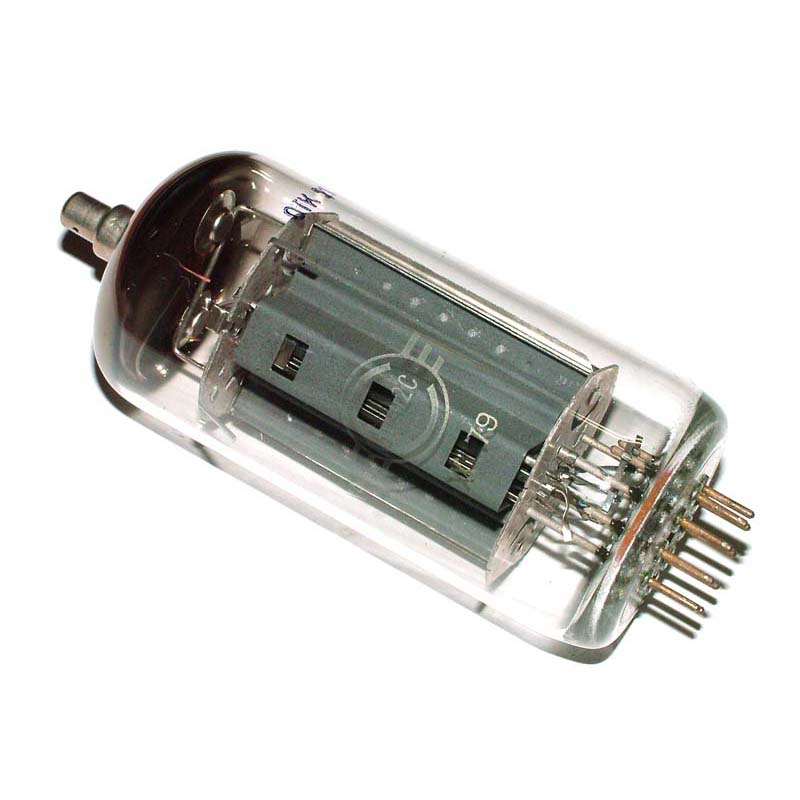

6П42С

Выходной лучевой тетрод

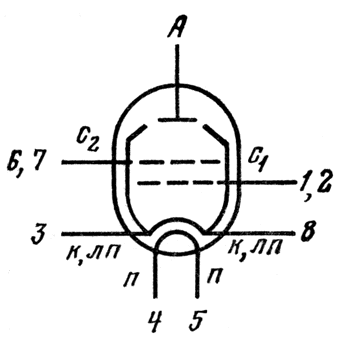

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки цветных телевизионных устройств широкого применения.
Долговечность не менее 1500 ч.
Масса не более 140 г.
Раположение штырьков РШ24-3.

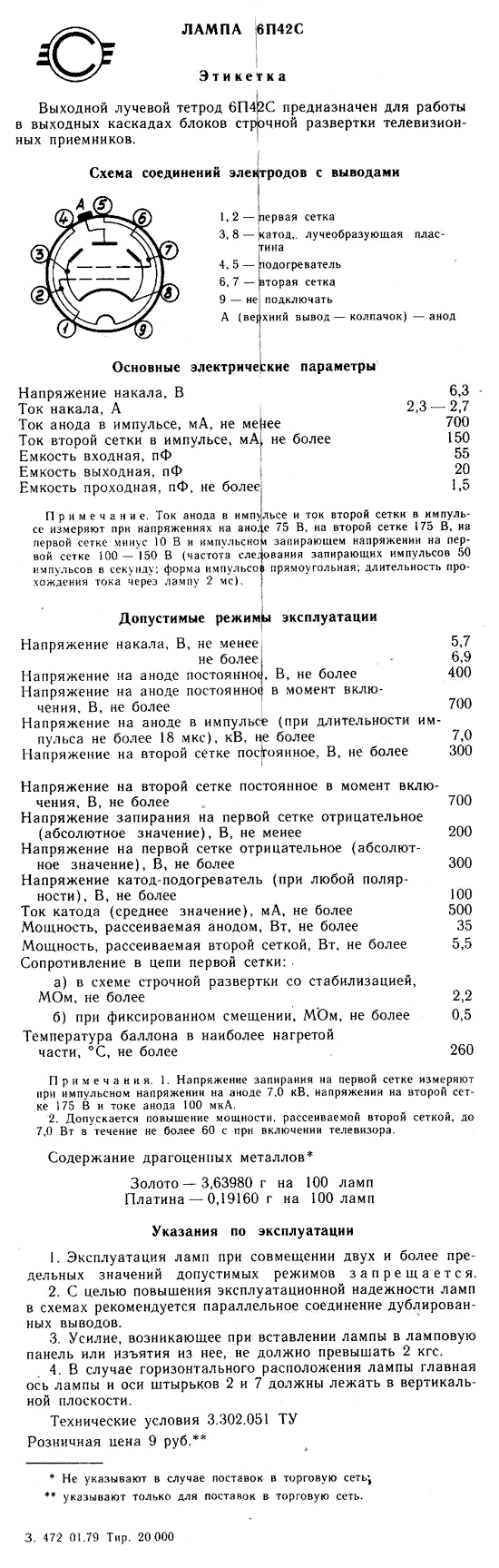

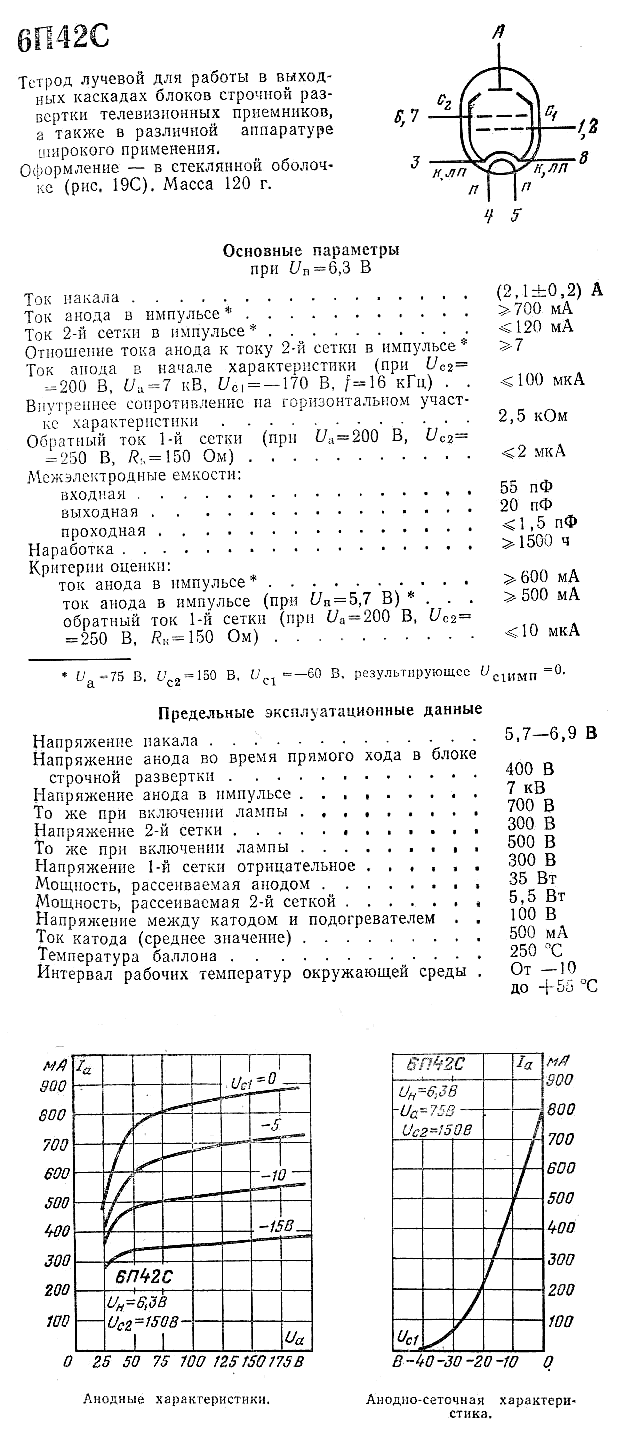

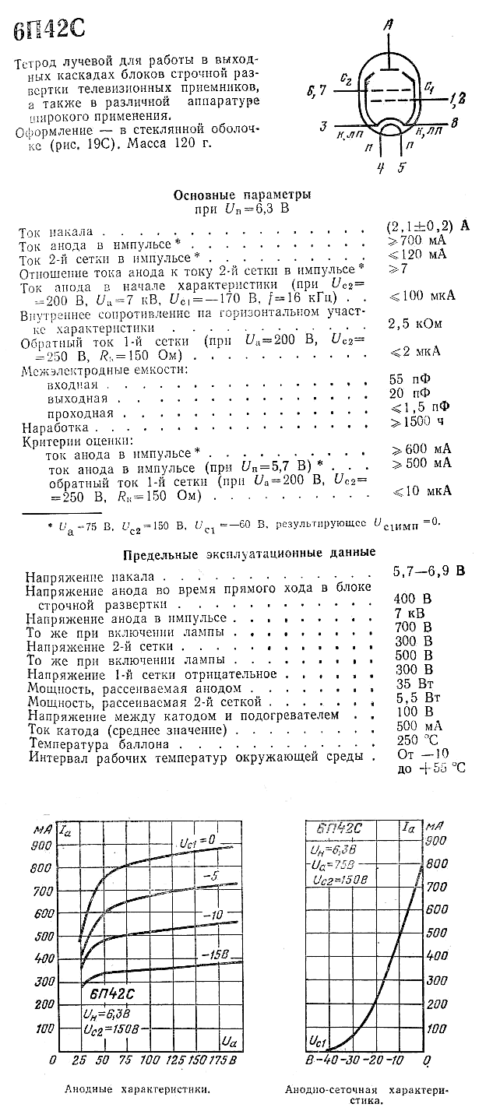

Основные технические характеристики 6П42С:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, А …… 2,1 ±0,15
• Напряжение на второй сетке, В …… 150
• Ток в цепи анода в импульсе, мА …… не менее 700
• Ток в цепи второй сетки в импульсе, мА …… не более 120
• Внутреннее сопротивление, кОм ….. 1,5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на аноде в импульсе, кВ ……. 7
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 24
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 4,5
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,5
