6П36С

250.00

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств широкого применения с углом отклонения луча 110°.

Артикул: 6p36s Категории: ,

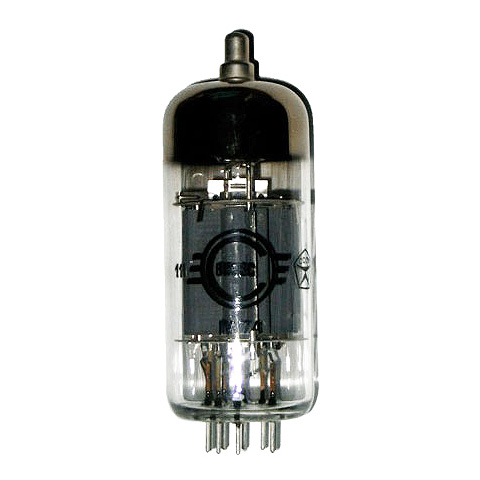

6П36С

Выходной лучевой тетрод

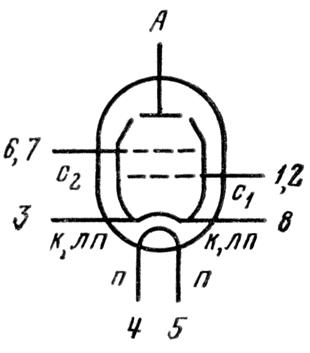

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода.

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств широкого применения с углом отклонения луча 110°.
Долговечность не менее 2000 ч.
Масса не более 90 г.

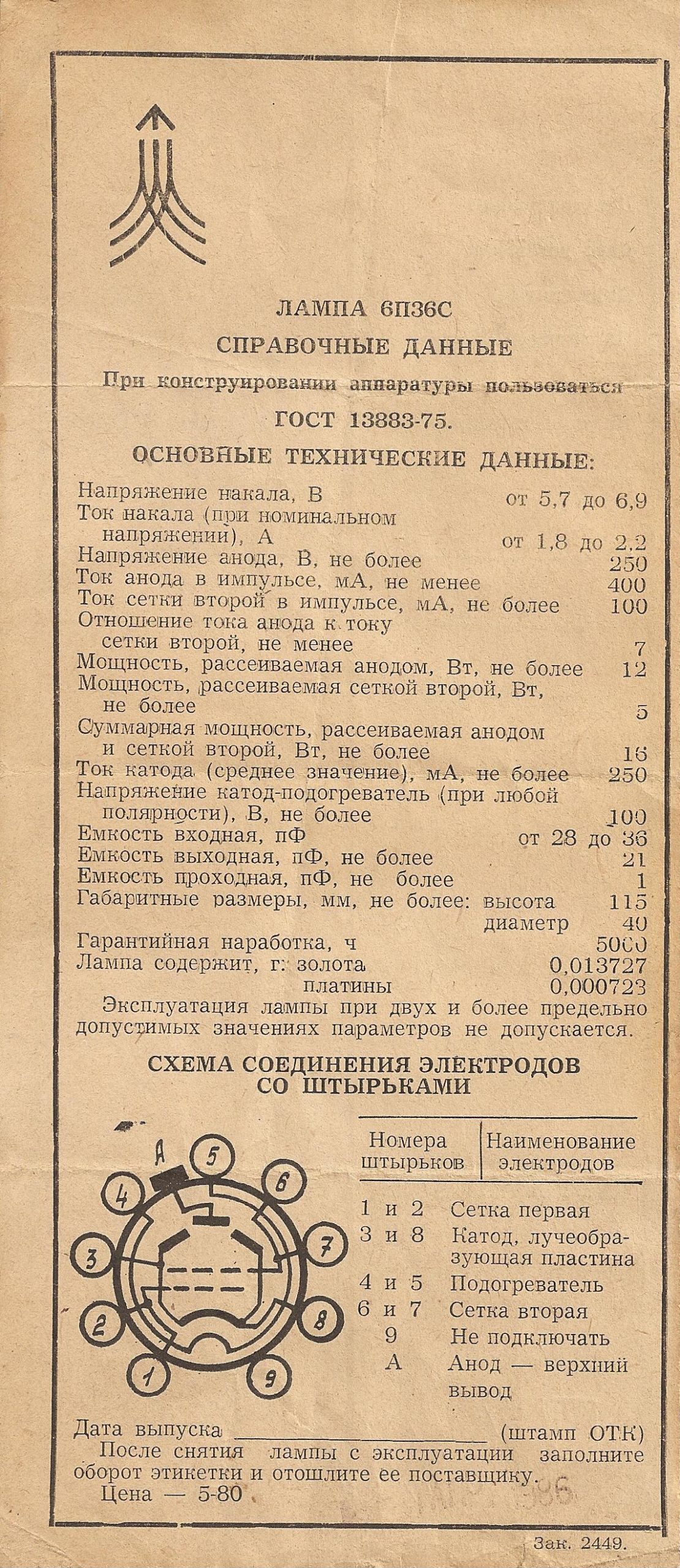

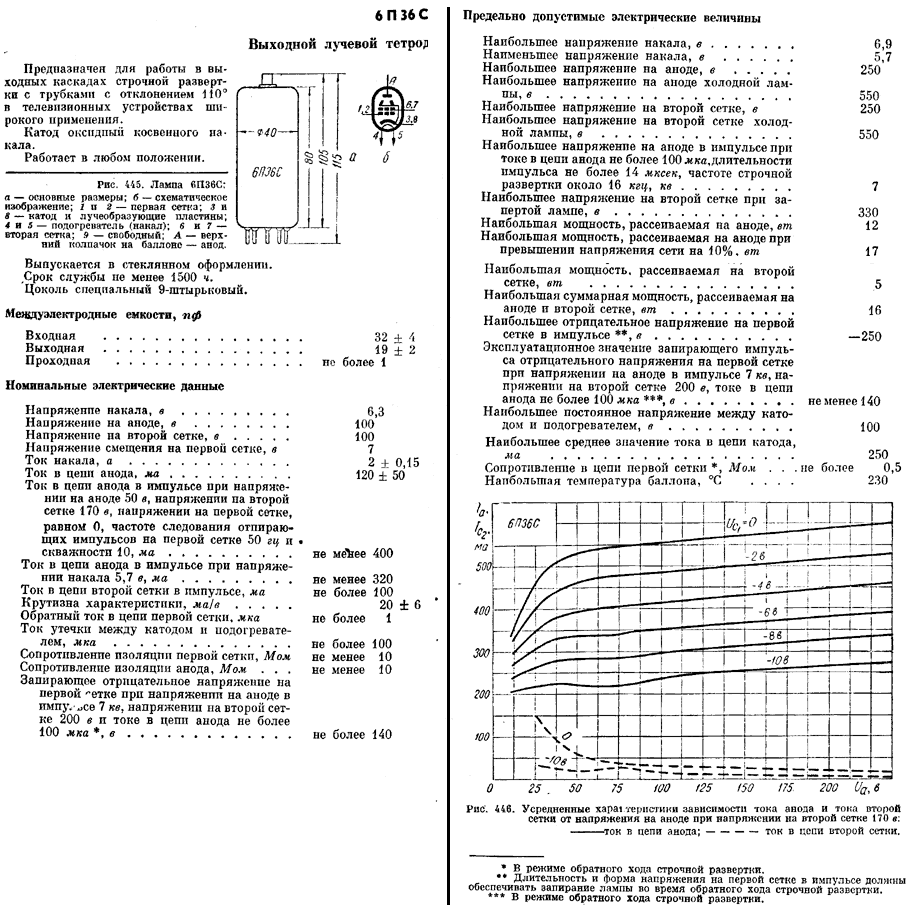

Основные технические характеристики 6П36С:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 2 ± 0,15 А
Напряжение анода номинальное (постоянное) …… 100 В
Напряжение анода предельное (постоянное) …… 250 В
Напряжение анода предельное (амплитуда импульса) …… 7 кВ
Ток анода …… 120 ± 50 мА
Ток анода (амплитуда импульса) …… не иенее 400 мА
Ток катода предельный (среднее значение) …… 250 мА
Напряжение сетки первой (постоянное) …… -7 В
Напряжение сетки первой предельное (амплитуда импульса) …… -250 В
Обратный ток сетки первой …… не более 1 мкА
Напряжение сетки второй номинальное (постоянное) …… 100 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй (амплитуда импульса) …… не более 100 мА
Мощность, рассеиваемая анодом, предельная …… 12 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 20 ± 6 мА/В
Сопротивление в цепи сетки первой, предельное …… не более 0,5 МОм
Емкость входная …… 32 ± 4 пФ
Емкость выходная …… 19 ± 2 пФ
Емкость проходная …… не более 1 пФ
Оформление …… стеклянное бесцокольное.
