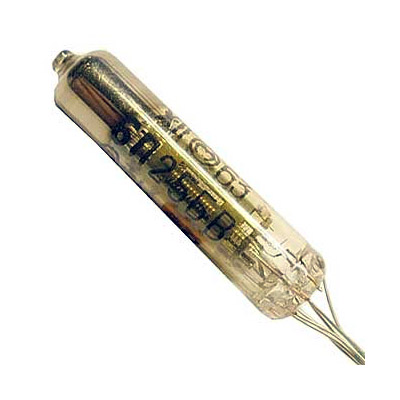

6П25Б-В

150.00

Сверхминиатюрный выходной пентод повышенной надежности.
Предназначен для усиления мощности низкой частоты.

Артикул: 6p25bv Категории: ,

6П25Б-В

Выходной пентод

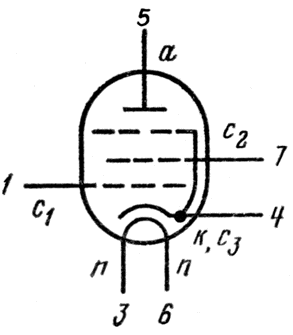

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода.



Сверхминиатюрный выходной пентод повышенной надежности.
Предназначен для усиления мощности низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 5 г.

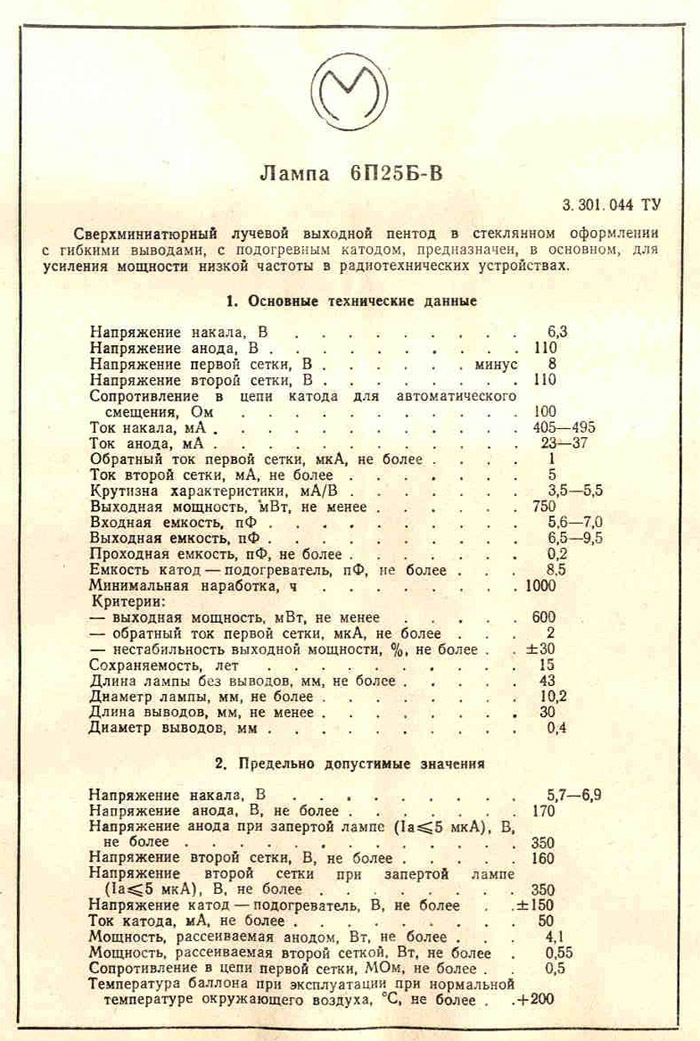

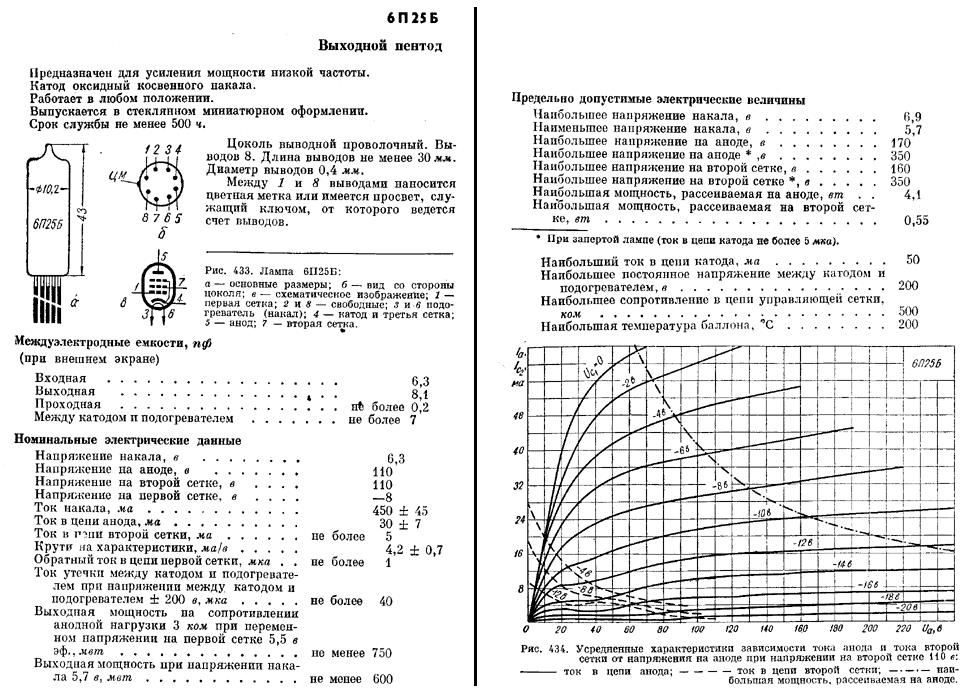

Основные технические характеристики 6П25Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 450
• Напряжение на аноде, В …… 110
• Напряжение на второй сетке, В …… 110
• Напряжение на первой сетке, В …… -8
• Ток в цепи анода, мА …… 30 ±7
• Ток в цепи второй сетки, мА …… 5
• Крутизна характеристики, мА/В …… 4,5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 170
• Наибольшее напряжение на второй сетке, В ……. 160
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 4,1
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,55
• Наибольший ток в цепи катода, мА …… 50
• Напряжение в цепи сетки отрицательное, В …… -100
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,5
