6П21С

280.00

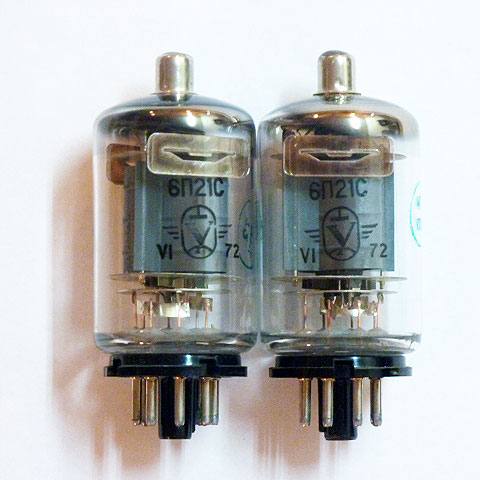

6П21С Выходной лучевой тетрод. Предназначен для усиления мощности и генерирования колебаний высокой частоты.

Артикул: 6p21s Категории: ,



6П21С



Лучевой тетрод

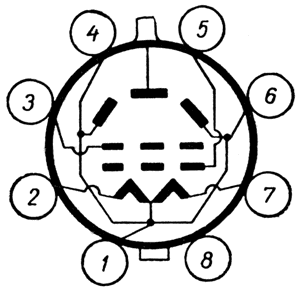

Схема соединения электродов лампы 6П21С со штырьками: 1, 4 и 6 — средняя точка накала, катод и лучеобразующие пластины; 2 и 7 — накал; 3 — вторая сетка; 5 — первая сетка; 8 — свободный. Верхний колпачок на баллоне — анод.

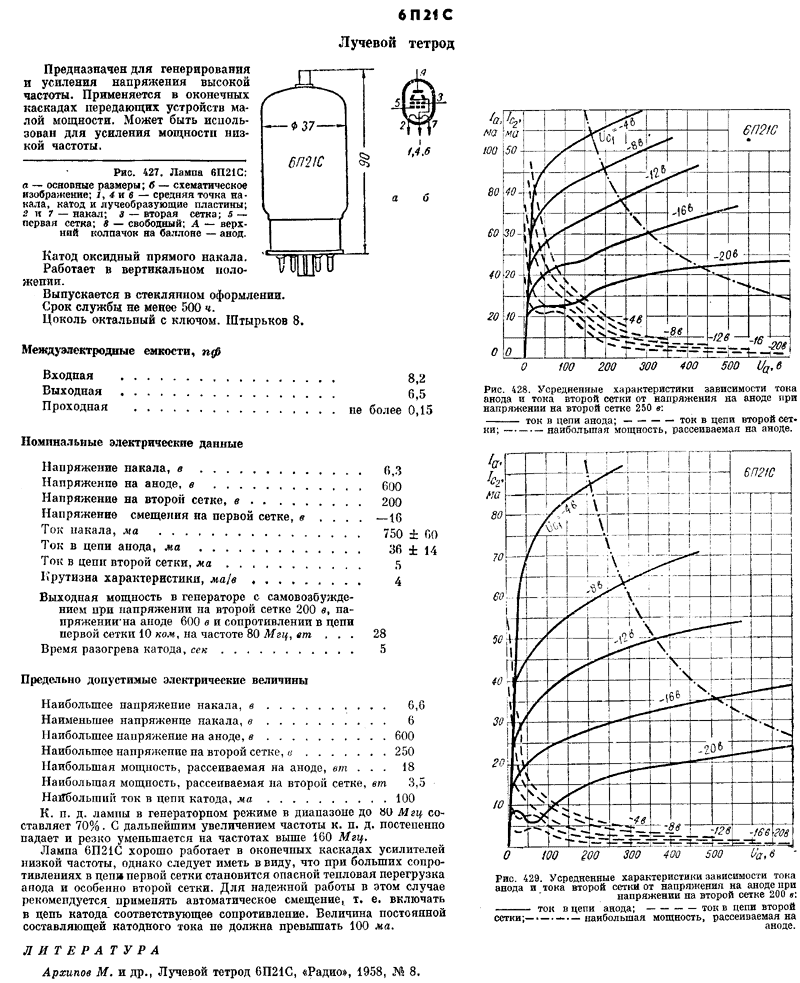

6П21С Выходной лучевой тетрод. Предназначен для усиления мощности и генерирования колебаний высокой частоты. Долговечность не менее 750 ч. Масса не более 60 г.
пентод 6п21с
пентод 6п21с

Uн,V Iн,mA Ua,V Ia,mA Uc2,V Uamax,V
6,3 750 600 36 200 600
Uc2max,V Ic2,ma S ma/V Uc1,V Pc2 max,Вт Pa max,Вт
250 <1.5 4 -1 3.5 18
