6П1П

60.00

Выходной лучевой тетрод 6П1П предназначен для усиления мощности низкой частоты.

Артикул: 6p1p Категории: ,



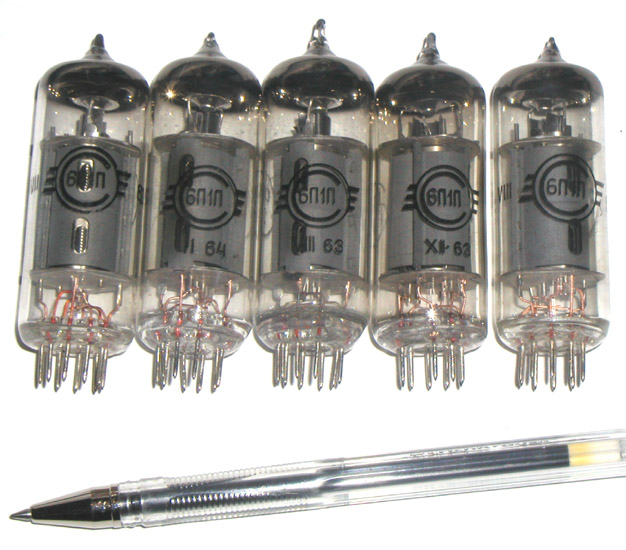

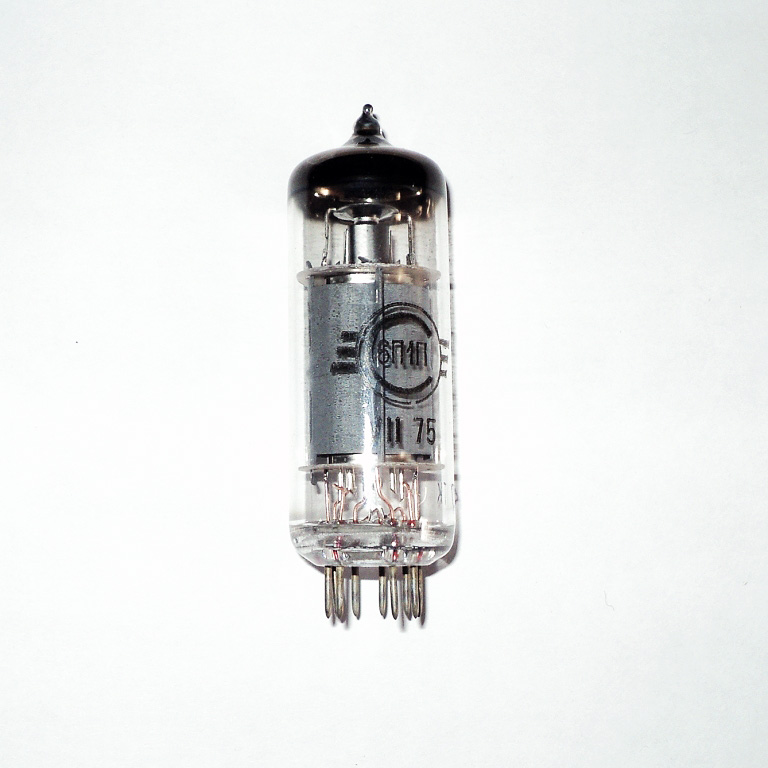

6П1П



Выходной лучевой тетрод



S Ri Rа Pа Pвых
4.5 50 5 12 3.8



(выходной лучевой тетрод)

Основные размеры лампы 6П1П

Основные размеры лампы 6П1П.



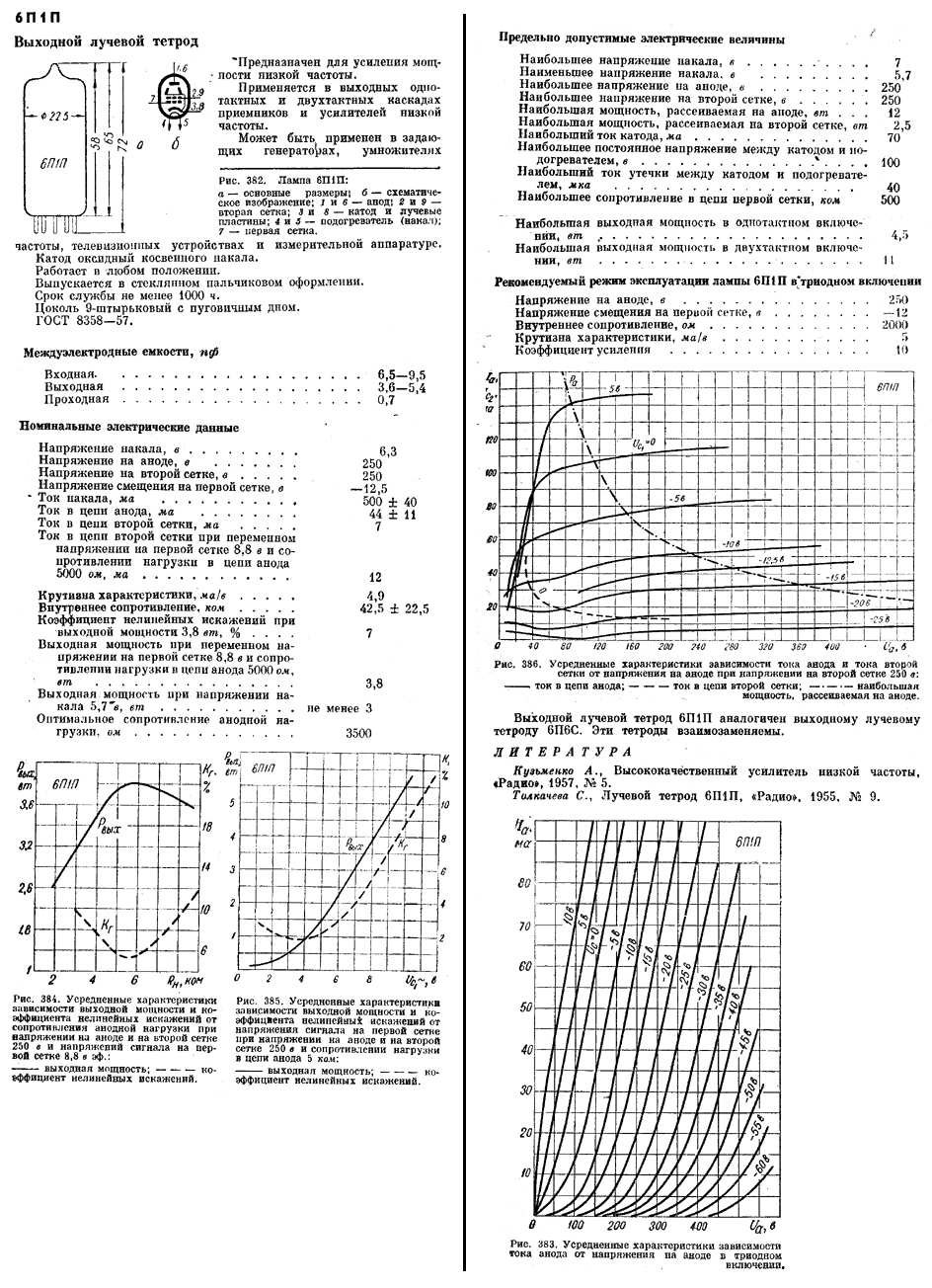

Общие данные

Тетрод 6П1П предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты. Может быть применен в задающих генераторах, умножителях частоты, телевизионных устройствах и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пФ

Входная 7,8. Выходная 5,7. Проходная 0,95.

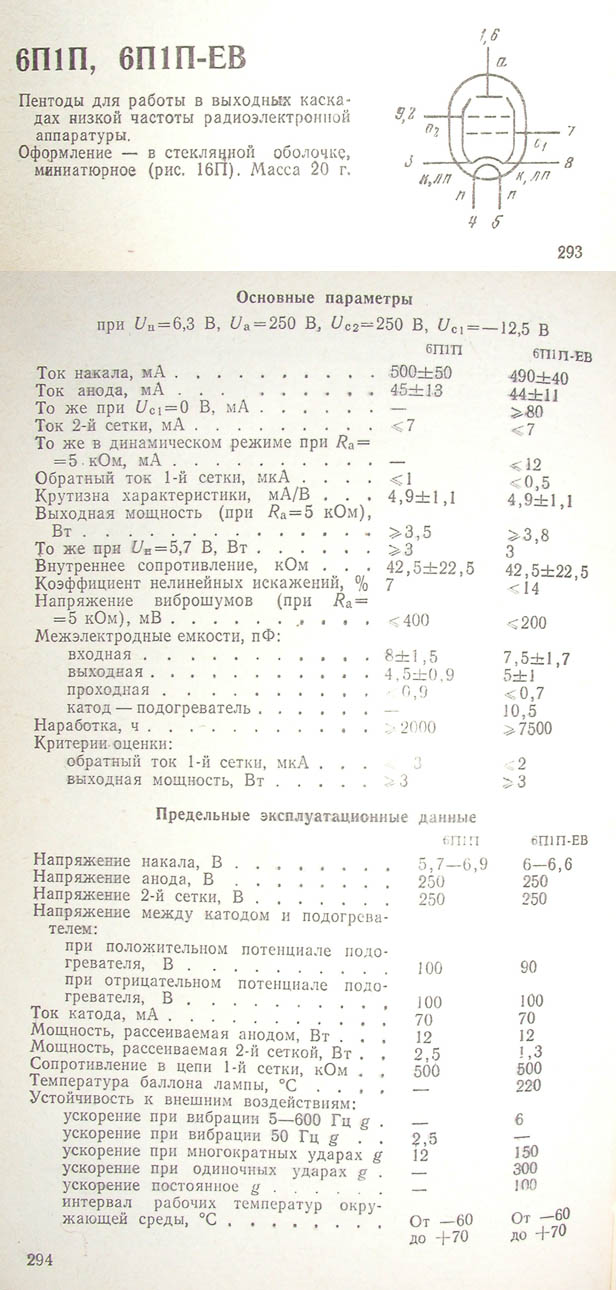

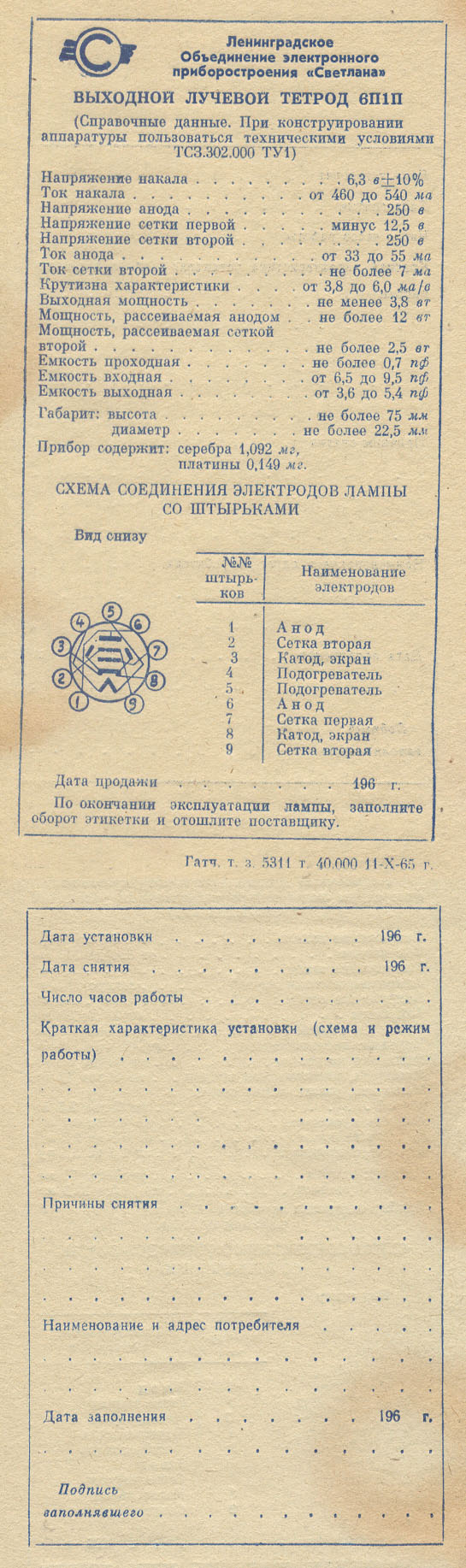

Номинальные электрические данные



Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -12.5
Ток накала, мА 450 +- 40
Ток в цепи анода, мА 45 +- 12
Ток в цепи второй сетки, мА 7
Ток в цепи второй сетки при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, мА 12
Крутизна характеристики, мА/В 4.5
Внутреннее сопротивление, кОм 50
Коэффициент нелинейных искажений при выходной мощности 3.8 Вт, % 7
Выходная мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Вт 3.8
Выходная мощность при напряжении накала 5.7 В, Вт не менее 2.5
Оптимальное сопротивление анодной нагрузки, Ом 3500



Предельно допустимые электрические величины



Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 250
Наибольшее напряжение на второй сетке, В 250
Наибольшая мощность, рассеиваемая на аноде, Вт 12
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.5
Наибольший ток катода, мА 70
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольший ток утечки между катодом и подогревателем, мкА 40
Наибольшее сопротивление в цепи первой сетки, кОм 500
Наибольшая выходная мощность в однотактном включении, Вт 4.5
Наибольшая выходная мощность в двухтактном включении, Вт 11

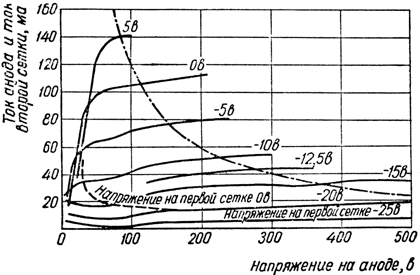

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

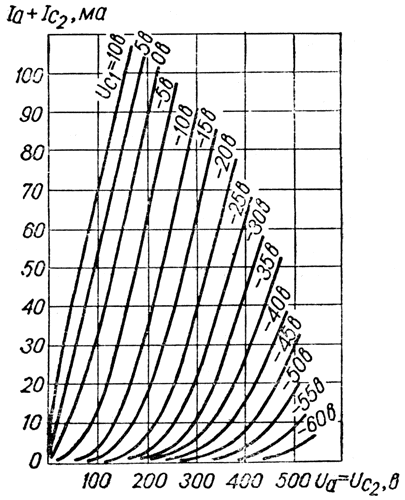

Характеристики зависимости тока анода от напряжения на аноде в триодном включении

Характеристики зависимости тока анода от напряжения на аноде в триодном включении





Рекомендуемый режим эксплуатации лампы 6П1П в триодном включении



Напряжение на аноде, В 250
Напряжение смещения на первой сетке, В -12
Внутреннее сопротивление, Ом 2000
Крутизна характеристики, мА/В 5
Коэффициент усиления 10

Выходной лучевой тетрод 6П1П аналогичен выходному лучевому тетроду 6П6С. Эти тетроды взаимозаменяемы.

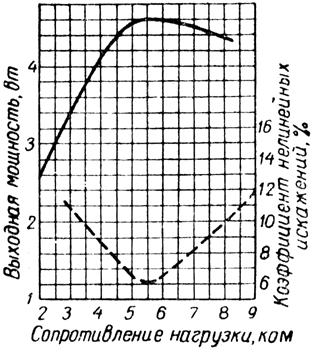

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления анодной нагрузки

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления анодной нагрузки при напряжении на аноде и на второй сетке 250 В и напряжении сигнала на первой сетке 8.8 В

Выходная мощность; коэффициент нелинейных искажений.

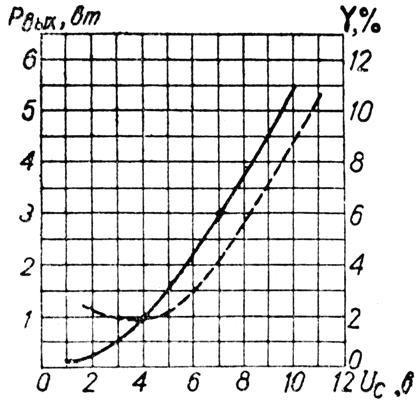

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от напряжения сигнала на первой сетке

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от напряжения сигнала на первой сетке при напряжении на аноде и на второй сетке 250 В и сопротивлении нагрузки в цепи анода 5000 Ом

Выходная мощность; коэффициент нелинейных искажений.
