6П18П

70.00

Миниатюрный выходной пентод.
Предназначен для усиления мощности низкой частоты и работы в схемах кадровой развертки телевизионных устройств.

Артикул: 6p18p Категории: ,

6П18П

Выходной пентод

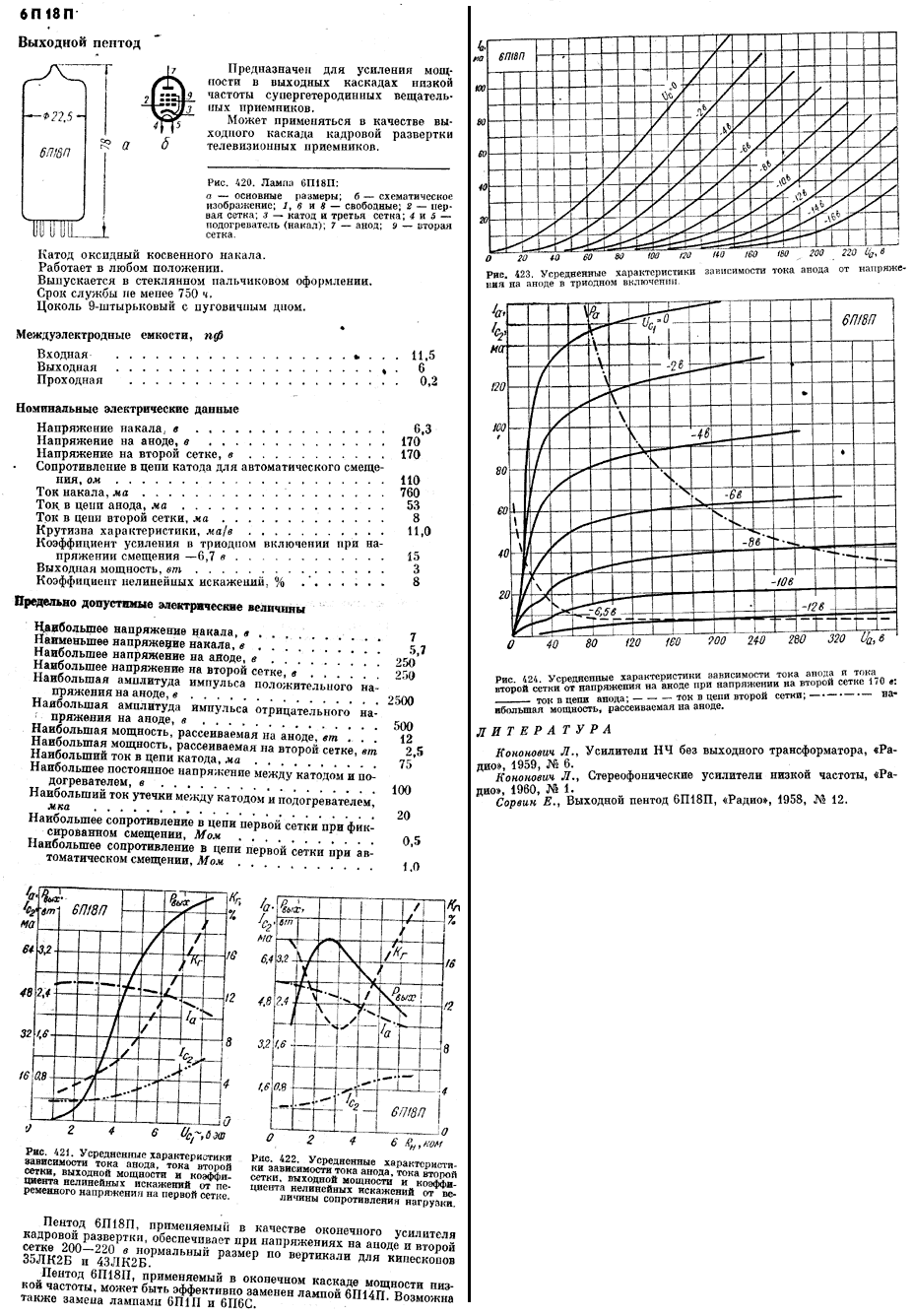

Схема соединения электродов лампы 6П18П со штырьками: 1, 6 и 8 — свободные; 2 — первая сетка; 8 — катод и третья сетка; 4 и 5 — подогреватель (накал); 7 — анод; 9 — вторая сетка.



Миниатюрный выходной пентод.
Предназначен для усиления мощности низкой частоты и работы в схемах кадровой развертки телевизионных устройств.
Долговечность не менее 3000 ч.
Масса не более 20 г.

Основные технические характеристики 6П18П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 0,76 ± 0,06 А
Напряжение анода номинальное (постоянное) …… 180 В
Напряжение анода предельное (постоянное) …… 250 В
Напряжение анода наибольшее (амплитуда импульса) …… 2500 В
Напряжение анода наименьшее (амплитуда импульса) …… -500 В
Ток анода …… 53 ± 9 мА
Ток катода предельный …… 75 мА
Напряжение сетки второй номинальное (постоянное) …… 180 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй …… не более 10,5 мА
Мощность, рассеиваемая анодом, предельная …… 12 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 2,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… не менее 8,8 мА/В
Внутреннее сопротивление …… 22 кОм
Коэффициент усиления в триодном включении …… 13
Выходная мощность …… не менее 2,2 Вт
Коэффициент нелинейных искажений …… 8 %
Сопротивление в цепи катода для автоматического смещения …… 110 Ом
Емкость входная …… 11,5 пФ
Емкость выходная …… 6 пФ
Емкость проходная …… 0,2 пФ
Оформление …… стеклянное миниатюрное.
