6Н6П-И

300.00

Двойной триод 6Н6П-И предназначен для усиления мощности низкой частоты.
Может быть использован в импульсных схемах.

Артикул: 6n6p-i Категории: ,

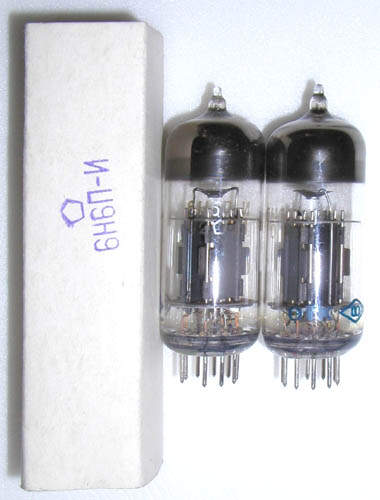

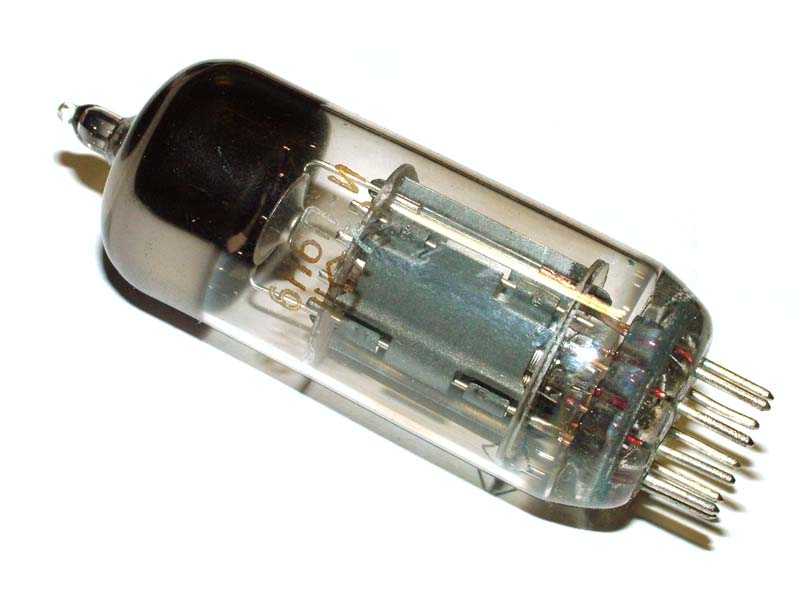

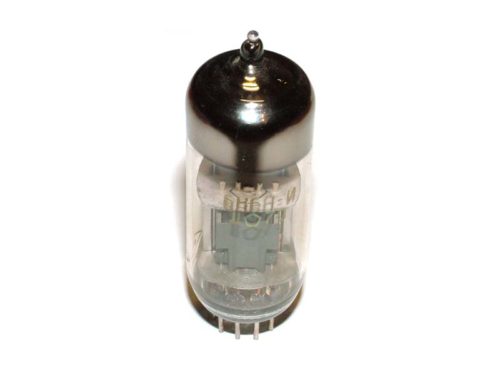

6Н6П-И



(двойной триод с отдельными катодами)




Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, э — экран, п — подогреватель катода.



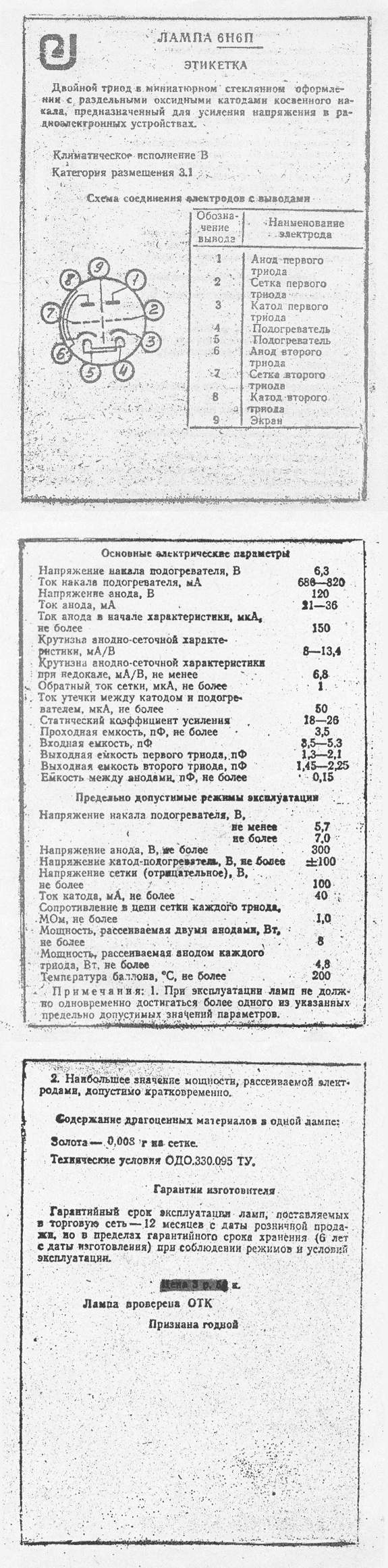

Общие данные



Двойной триод 6Н6П предназначен для усиления мощности низкой частоты.
Может быть использован в импульсных схемах.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ



Входная каждого триода 4,5. Выходная каждого триода не более 2,4. Проходная каждого триода не более 3,7. Между анодами не более 0,12. Катод-подогреватель не более 9.



Номинальные электрические данные (для каждого триода)



Напряжение накала, В 6.3
Напряжение на аноде, В 120
Напряжение на сетке, В -2
Ток накала, А 750+-50
Ток в цепи анода, мА 30+-10
Крутизна характеристики, мА/В 11+-3
Крутизна характеристики при напряжении накала 5.7 В, мА/В не менее 7
Коэффициент усиления 20+-4





Предельно допустимые электрические величины (для каждого триода)



Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 4.8
Наибольшая мощность, рассеиваемая двумя анодами, Вт 8
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток в цепи катода, мА 45



Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде.
