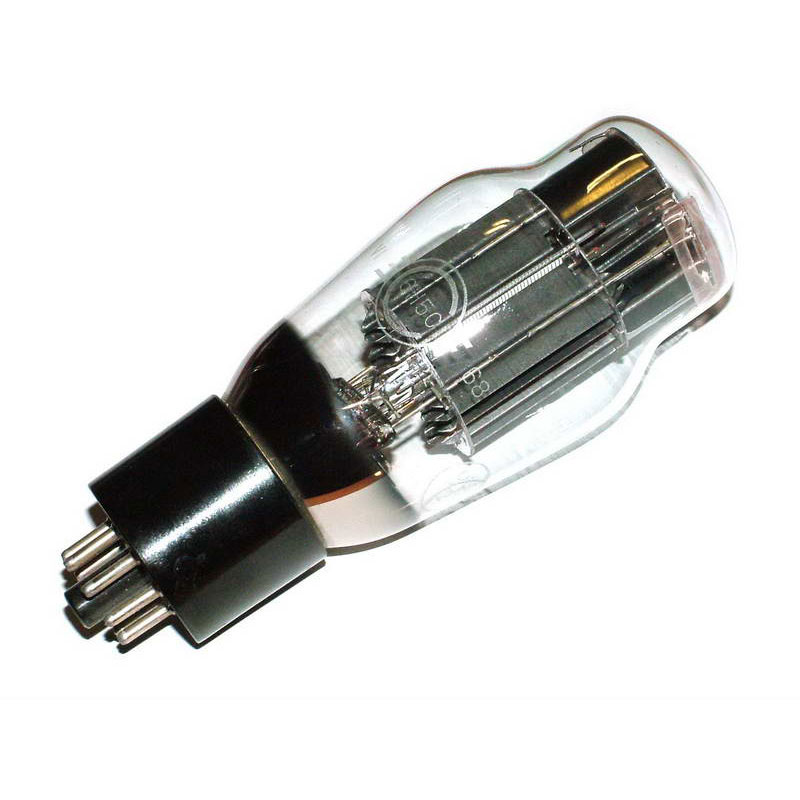

6Н5С

450.00

Двойной триод 6Н5С предназначен для работы в электронных стабилизаторах напряжения.
Может быть использован как усилитель мощности низкой частоты в выходных каскадах, собранных по двухтактным схемам.

Артикул: 6n5s Категории: ,



6Н5С

Выходной двойной триод



S Ri Rа Pа Pвых
6.7 0.46 13

(двойной триод с отдельными катодами и малым внутренним сопротивлением)

Основные размеры лампы 6Н5С

Основные размеры лампы 6Н5С.



Общие данные

Двойной триод 6Н5С предназначен для работы в электронных стабилизаторах напряжения.
Может быть использован как усилитель мощности низкой частоты в выходных каскадах, собранных по двухтактным схемам.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.

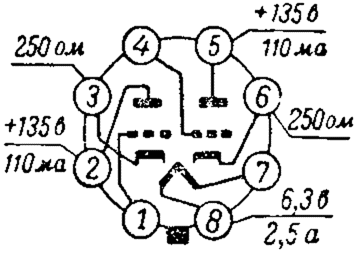

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пФ

Входная каждого триода 9,5. Выходная каждого триода 5. Проходная каждого триода 9,5. Сетка одного триода — анод другого триода 1,5.

Номинальные электрические данные (для каждого триода)

Напряжение накала, В 6.3
Напряжение на аноде, В 135
Сопротивление в цепи катода для автоматического смещения, Ом 250
Ток накала, А 2.5+-0.25
Ток в цепи анода, мА 100+-27
Крутизна характеристики, мА/В 6.7+-1.3
Внутреннее сопротивление, Ом 460



Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, В 6.9
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 250
Наибольшая мощность, рассеиваемая на аноде, Вт 13
Наибольшее постоянное напряжение между катодом и подогревателем, В 300
Наибольший ток в цепи катода, мА 125
Наибольший ток утечки между катодом и подогревателем, мкА 150
Наибольшее сопротивление в цепи сетки, МОм 1.0



Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде.

 Характеристики зависимости тока анода от напряжения на сетке

Характеристики зависимости тока анода от напряжения на сетке
