Триод 6Н2П-ЕВ (-ЕР) предназначен для усиления напряжения низкой частоты.

Артикул: 6n2pev Категории: ,



6Н2П-ЕВ

6Н2П-ЕР



Двойной триод



S Ri Rа Pа Pвых
2 50 10 1



(двойной триод с отдельными катодами)

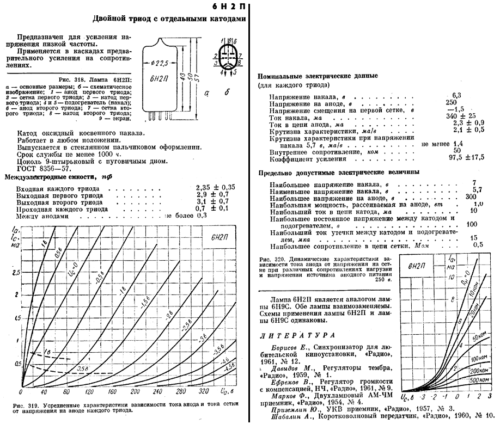

Основные размеры лампы 6Н2П

Основные размеры лампы 6Н2П.



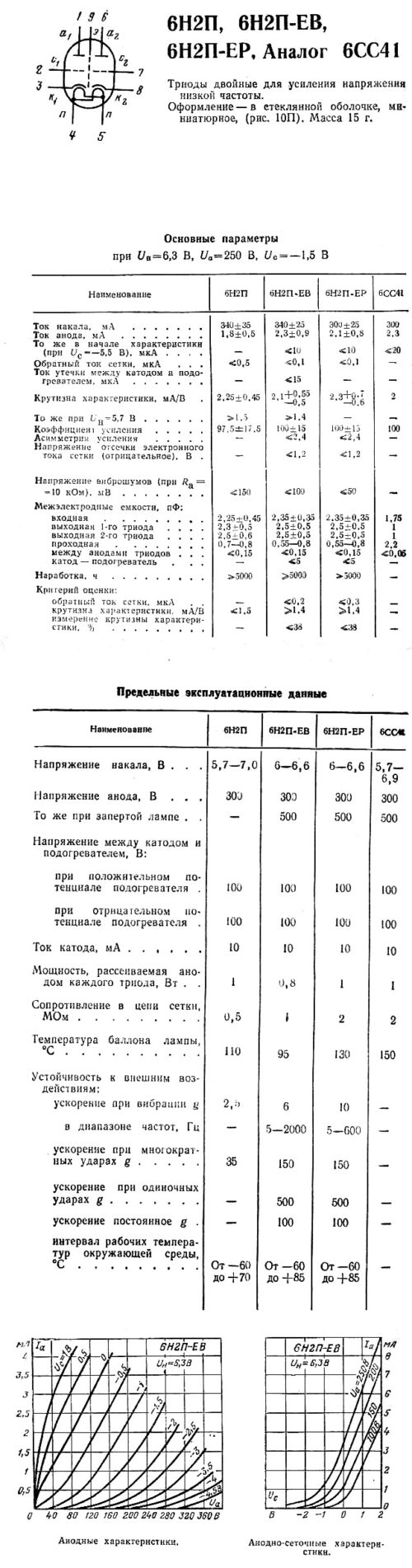

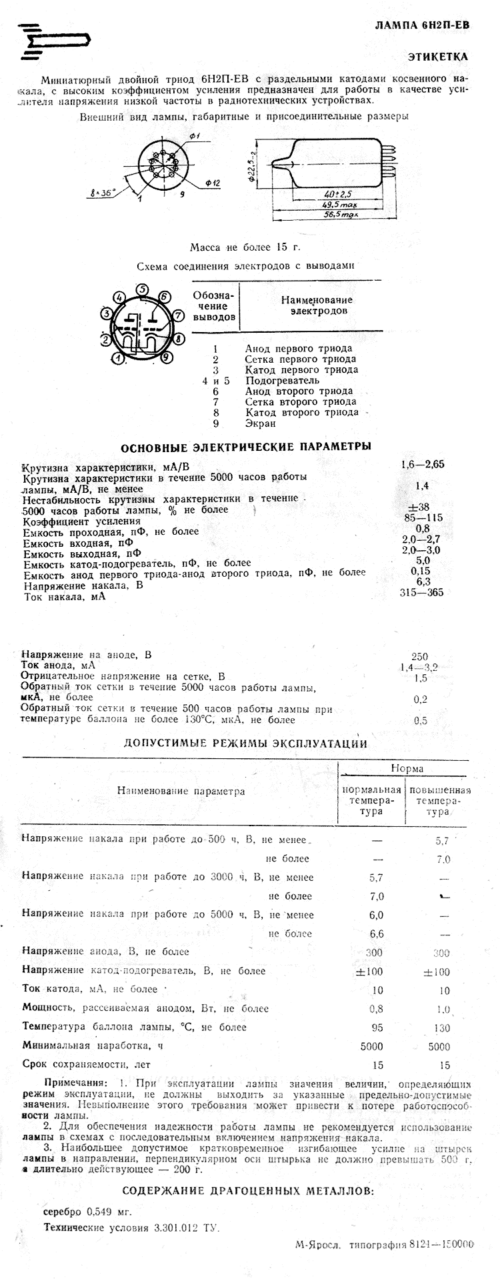

Общие данные

Триод 6Н2П предназначен для усиления напряжения низкой частоты.
Применяется в каскадах предварительного усиления на сопротивлениях.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ

Входная каждого триода 2,95+-0,45. Выходная первого триода 2,9+-0,7. Выходная второго триода 3,1+-0,7. Проходная каждого триода 0,7+-0,1. Между анодами не более 0,3.



Номинальные электрические данные (для каждого триода)



Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение смещения на первой сетке, В -1,5
Ток накала, мА 345+-25
Ток в цепи анода, мА 2.3+-0.9
Крутизна характеристики, мА/В 2+-0.5
Крутизна характеристики при напряжении накала 5.7 В, мА/В не менее 1.3
Внутреннее сопротивление, кОм 50
Коэффициент усиления 97.5+-17.5





Предельно допустимые электрические величины (для каждого триода)



Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 1.0
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольший ток в цепи катода, мА 10
Наибольший ток утечки между катодом и подогревателем, мкА 15
Наибольшее сопротивление в цепи сетки, МОм. 0.5

Лампа 6Н2П является аналогом лампы 6Н9С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н2П и 6Н9С одинаковы.

Характеристики зависимости токов анода и сетки от напряжения на аноде

Характеристики зависимости токов анода и сетки от напряжения на аноде


 Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода

Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
