6Н28Б-В

350.00

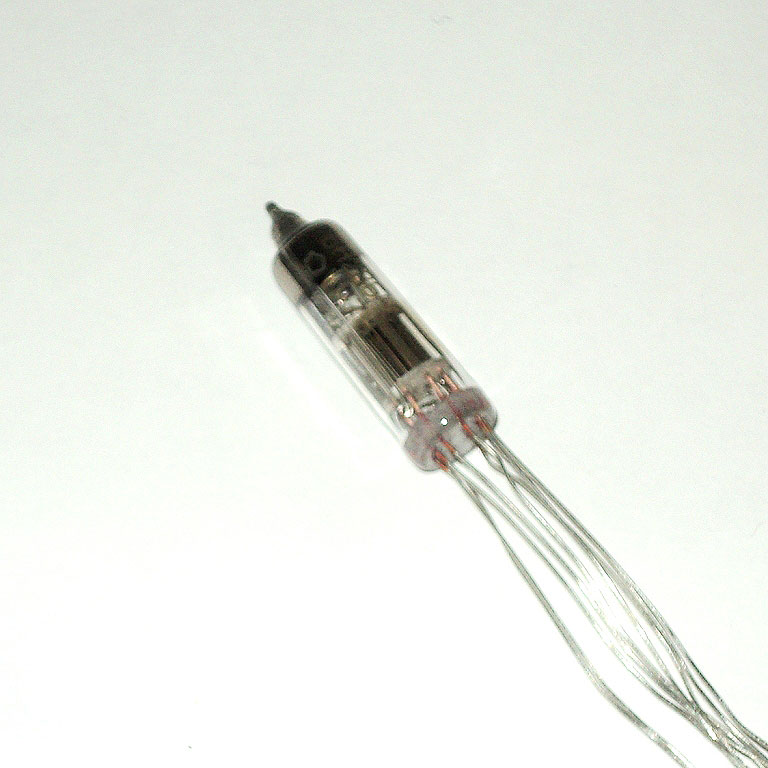

Двойной сверхминиатюрный виброустойчивый триод 6Н28Б-В повышенной надежности.

Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты.
Артикул: 6n28bv Категории: ,



6Н28Б-В



Двойной триод

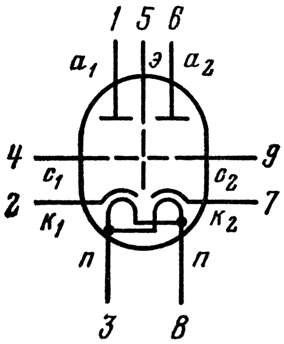

Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, э — экран, п — подогреватель катода.

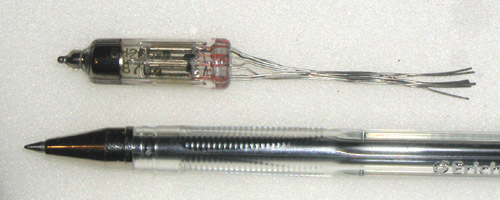

Двойной сверхминиатюрный виброустойчивый триод повышенной надежности.
Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 5 г.

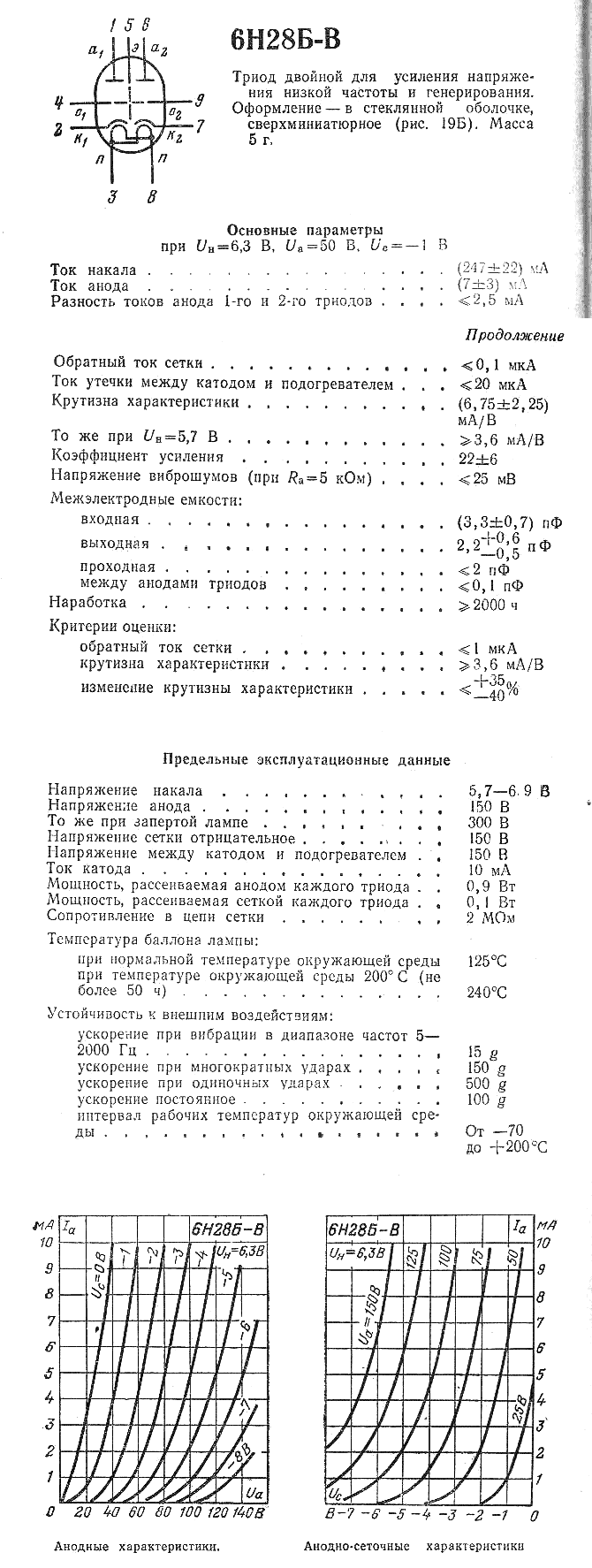

Основные технические характеристики 6Н28Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 247 ±23
• Напряжение на аноде, В …… 50
• Ток в цепи анода, мА …… 7 ±3
• Крутизна характеристики, мА/В …… 6,75 ±2,25
• Ток сетки обратный, мкА …… не более 0,1
• Коэффициент усиления …… 22 ±6

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на аноде при запертой лампе, В ……. 300
• Напряжение в цепи сетки отрицательное, В …… -150
• Наибольший ток в цепи катода, мА …… 15
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,9
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи сетки, мОм …… 2
