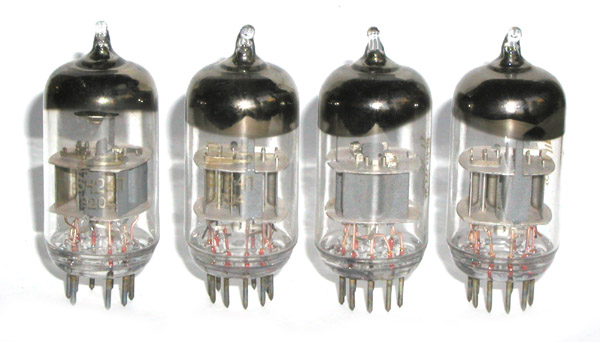

6Н24П

65.00

Двойной триод.
Применяется для широкополосного усиления напряжения высокой частоты, маломощного усиления и генерирования импульсов.

Артикул: 6n24p Категории: ,

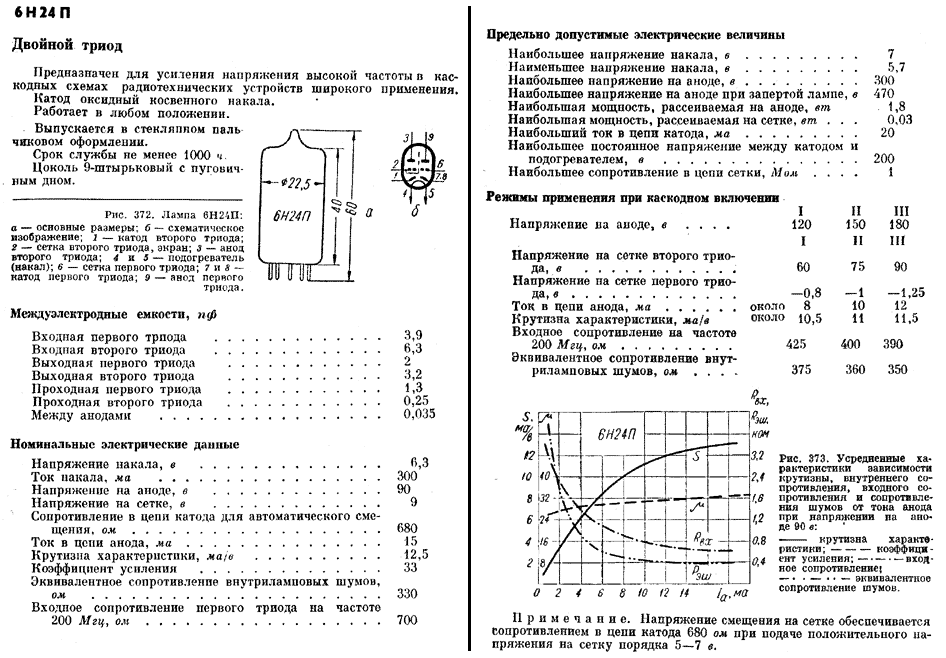

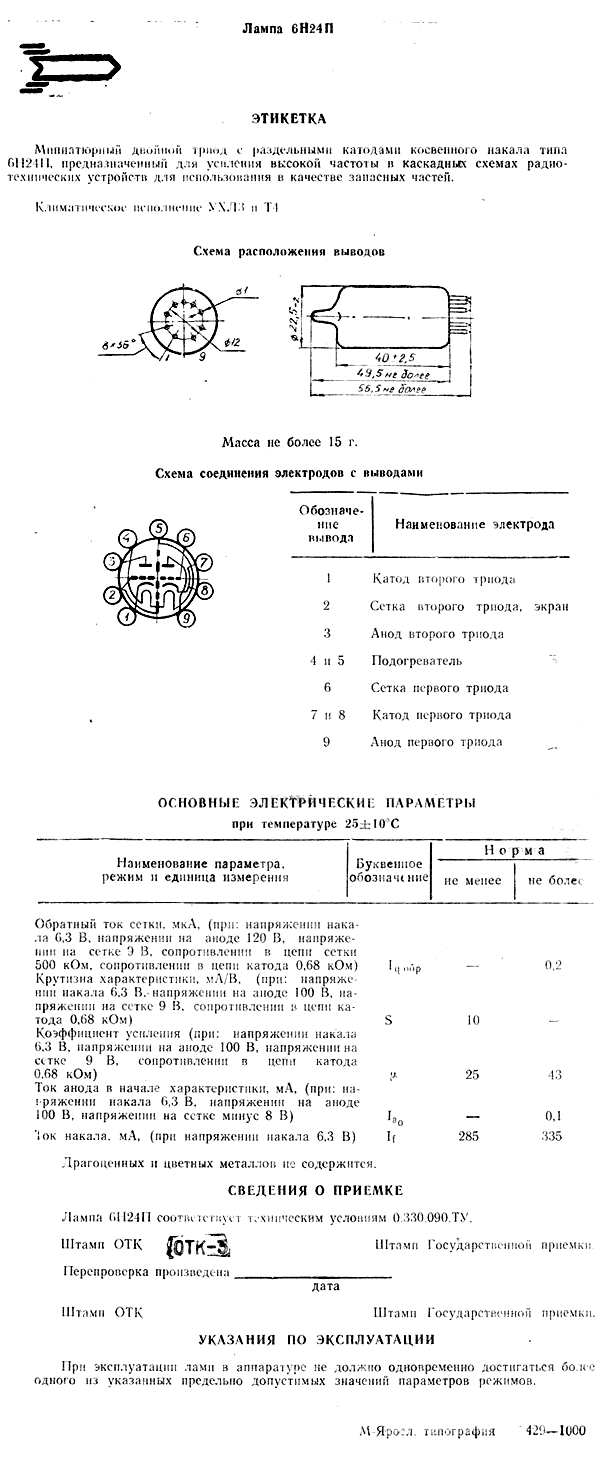

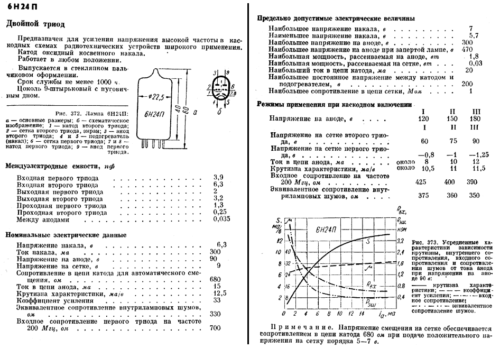

Скачать тех документацию завода-изготовителя в формате PDF: 6n24p.pdf

6Н24П

Двойной триод

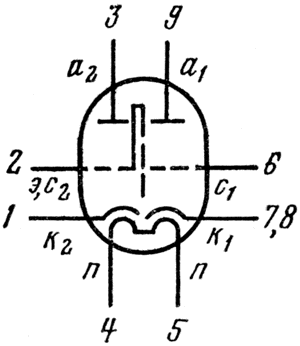

Назначение: усиление напряжения высокой частоты в каскодных схемах радиотехнических устройств широкого применения. Габаритный чертеж и схема соединений электродов с внешними выводами лампы 6Н24П.


Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, э — экран, п — подогреватель катода.

Основные данные
Напряжение накала (постоянное или переменное) 6,3 ± 0,6 В
Ток накал 300 мА
Напряжение анода номинальное (постоянное) 90 В
Напряжение анода предельное (постоянное) 300 В
Напряжение анода предельное (постоянное) при запертой лампе 470 В
Ток анода каждого триода 15 мА
Ток катода предельный 20 мА
Напряжение сетки (постоянное) 9 В
Мощность, рассеиваемая анодом, предельная 1,8 Вт
Мощность, рассеиваемая сеткой, предельная 0,03 Вт
Напряжение между катодом и подогревателем предельное
(постоянное) 200 В
Крутизна характеристики каждого триода 12,5 мА/В
Коэффициент усиления каждого триода 33
Входное сопротивление первого триода на частоте 200 МГц 700 Ом
Эквивалентное сопротивление внутриламповых шумов (прим 1) 300 Ом
Сопротивление в цепи каждого катода для автоматического
смещения 680 Ом
Сопротивление в цепи сетки предельное 1 МОм
Емкость входная первого триода 3,9 пФ
Емкость входная второго триода 7,2 пФ
Емкость выходная первого триода 2 пФ
Емкость выходная второго триода 3,2 пФ
Емкость проходная первого триода 1,3 пФ
Емкость проходная второго триода 0,25 пФ
Емкость между анодами 0,035 пФ
Рекомендуемые режимы каскодного усиления
Режим 1 Режим 2 Режим 3
Напряжение анода (постоянное), В 120 150 180
Ток анода, мА 8 10 12
Напряжение сетки первого триода (постоянное), В
(прим 2) -0,8 — 1,0 — 1,25
Напряжение сетки второго триода (постоянное), В 60 75 90
Крутизна характеристики, мА/В 10,5 11,0 11,5
Входное сопротивление на частоте 200 МГц, Ом 425 400 390
Эквивалентное сопротивление внутриламповых
шумов, Ом 375 360 350
Оформление — стеклянное миниатюрное
Масса 15 г
Прим 1. Каждого триода.
Прим 2. Достигается включением в цепь катода резистора сопротивлением 680 Ом
при подаче положительною напряжения на сетку 5 — 7 В.
