Двойной триод 6Н23П-ЕВ

Применяется для широкополосного усиления напряжения высокой частоты, маломощного усиления и генерирования импульсов.
Артикул: 6n23pev Категории: ,



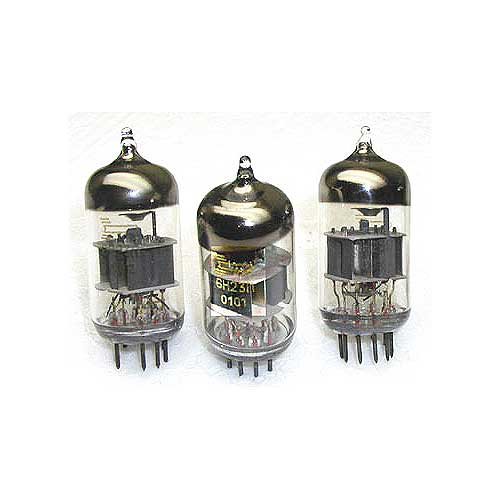

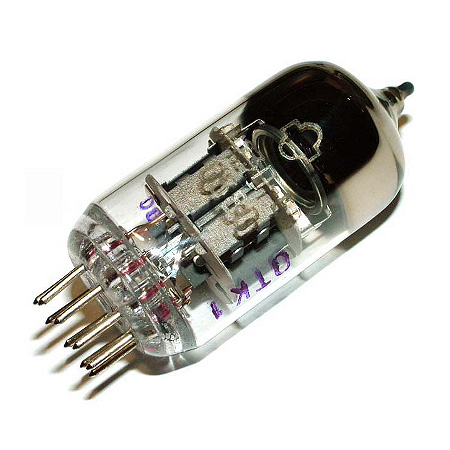

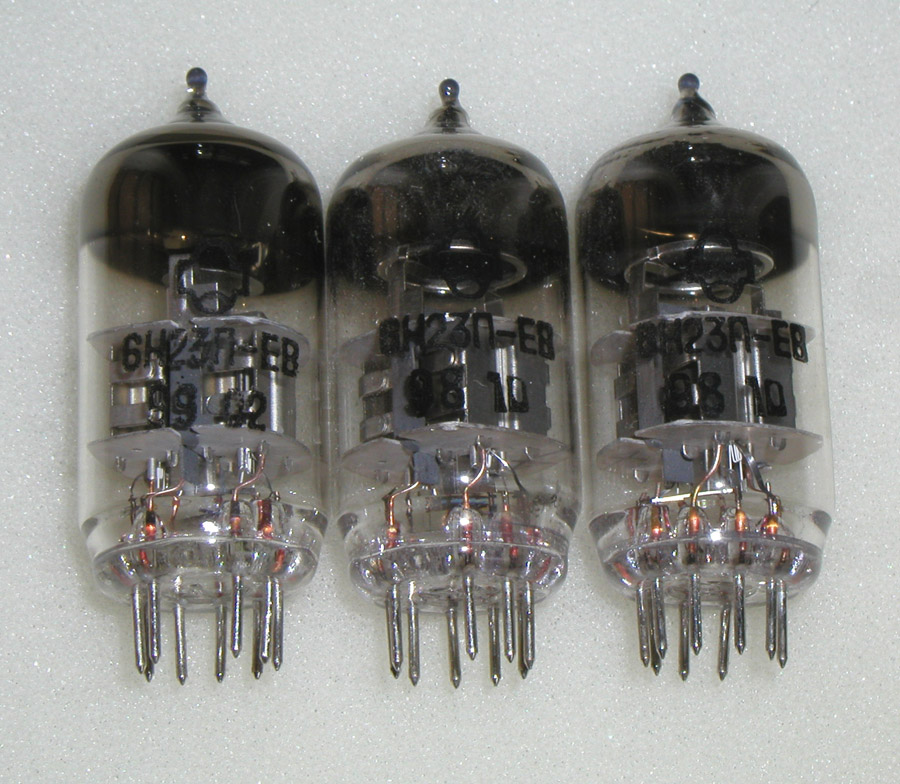

6Н23П-ЕВ



Двойной триод

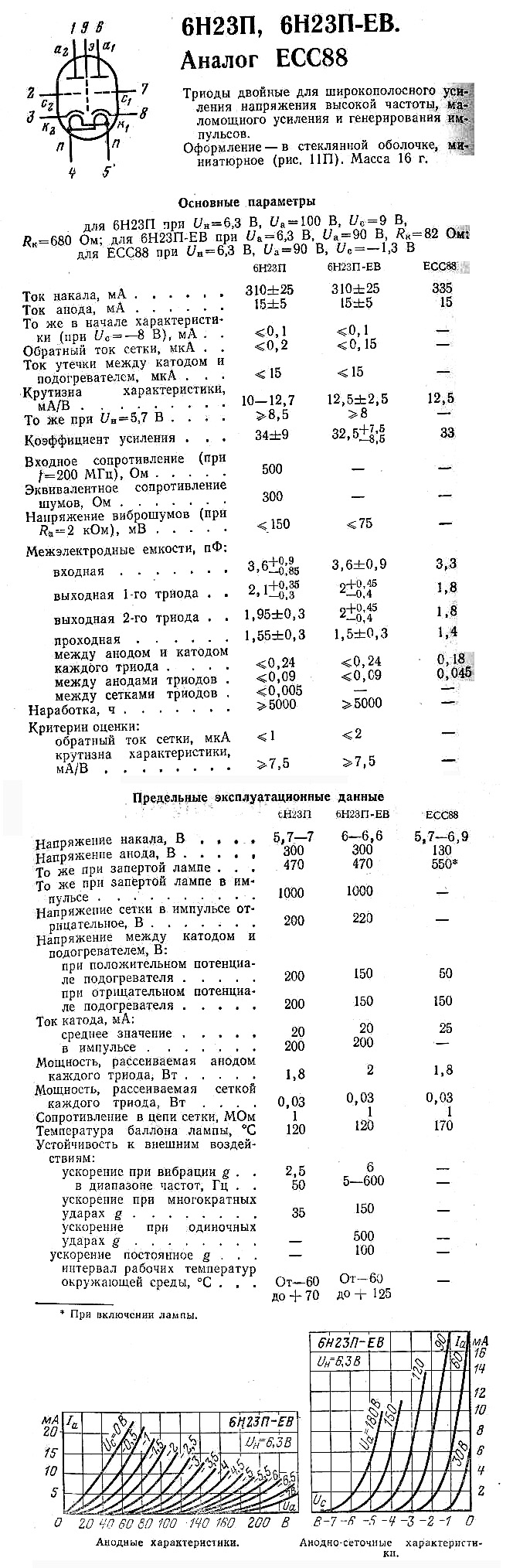

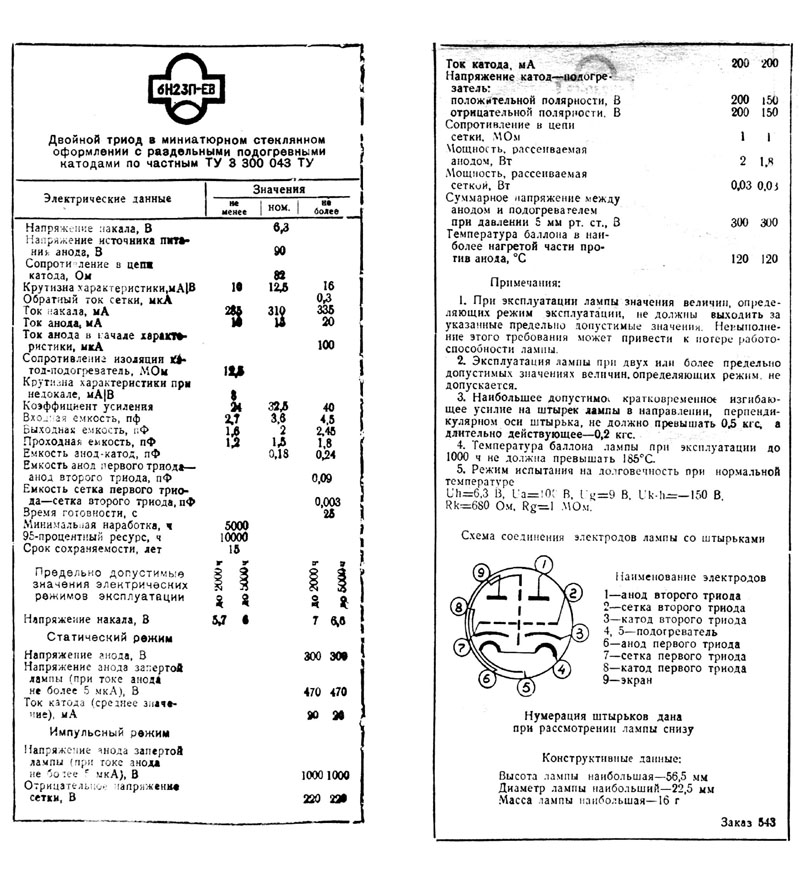

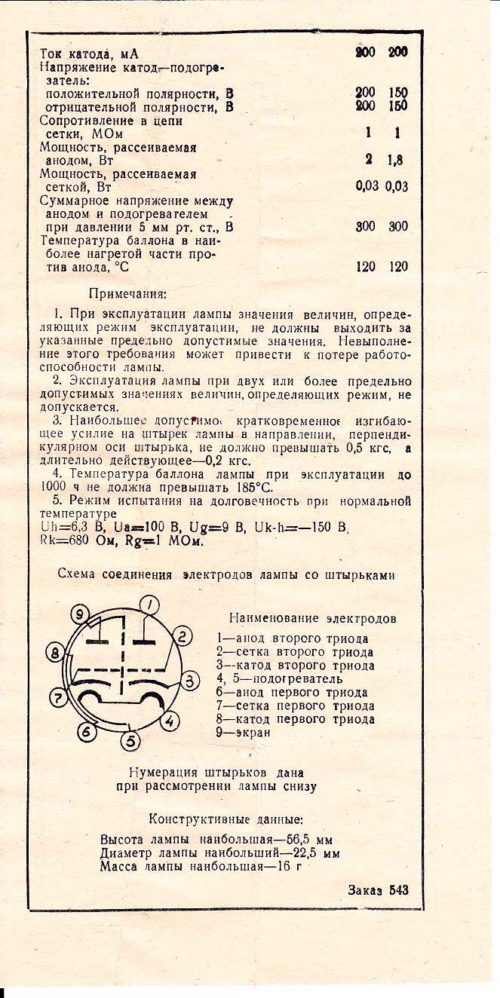

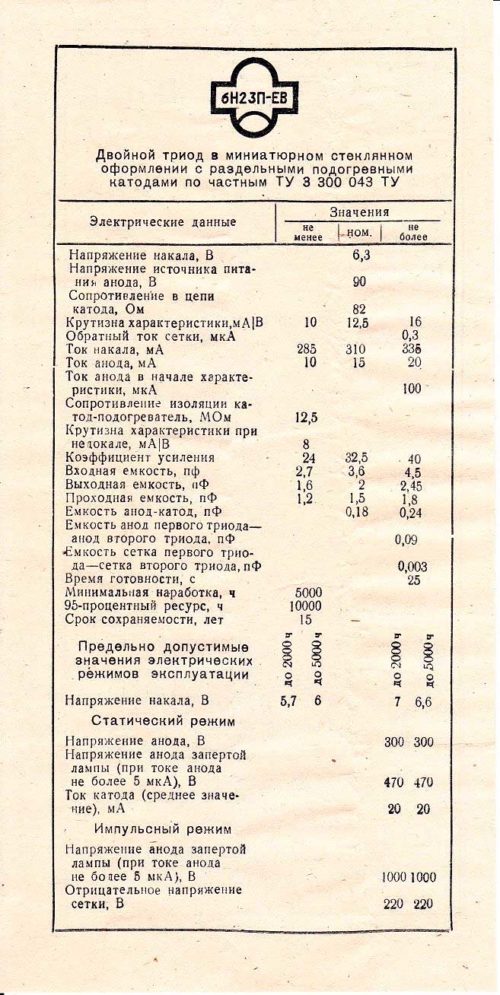

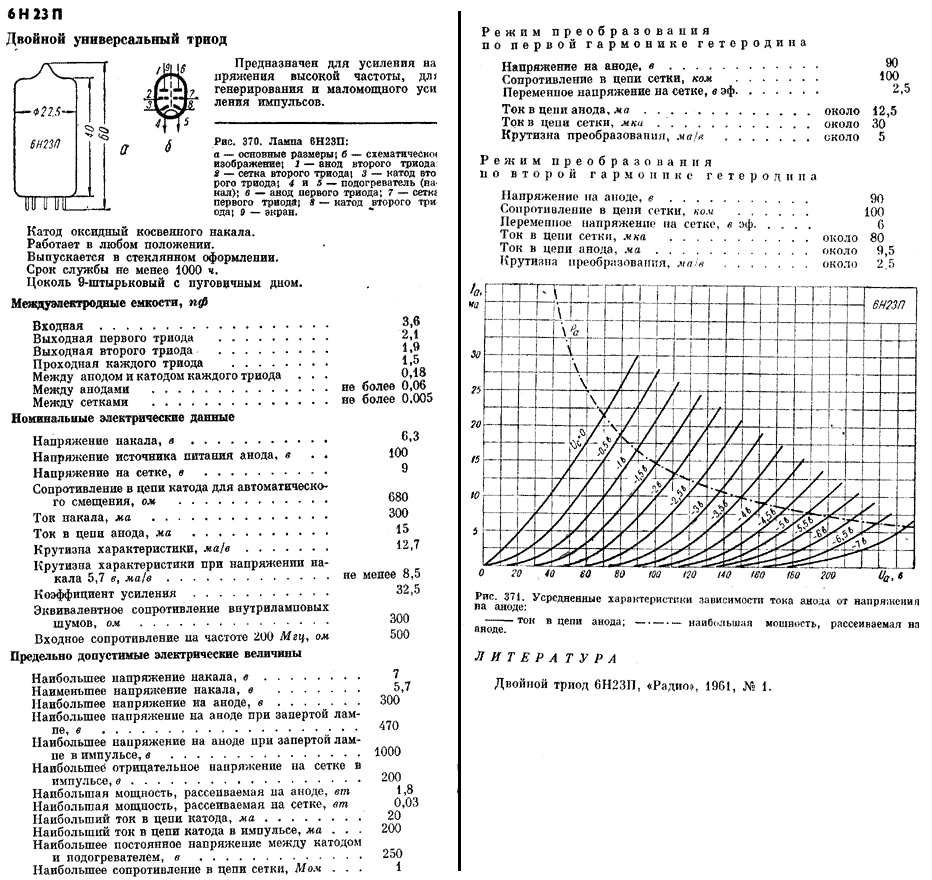

Основные размеры лампы 6Н23П



Основные размеры лампы 6Н23П-ев.



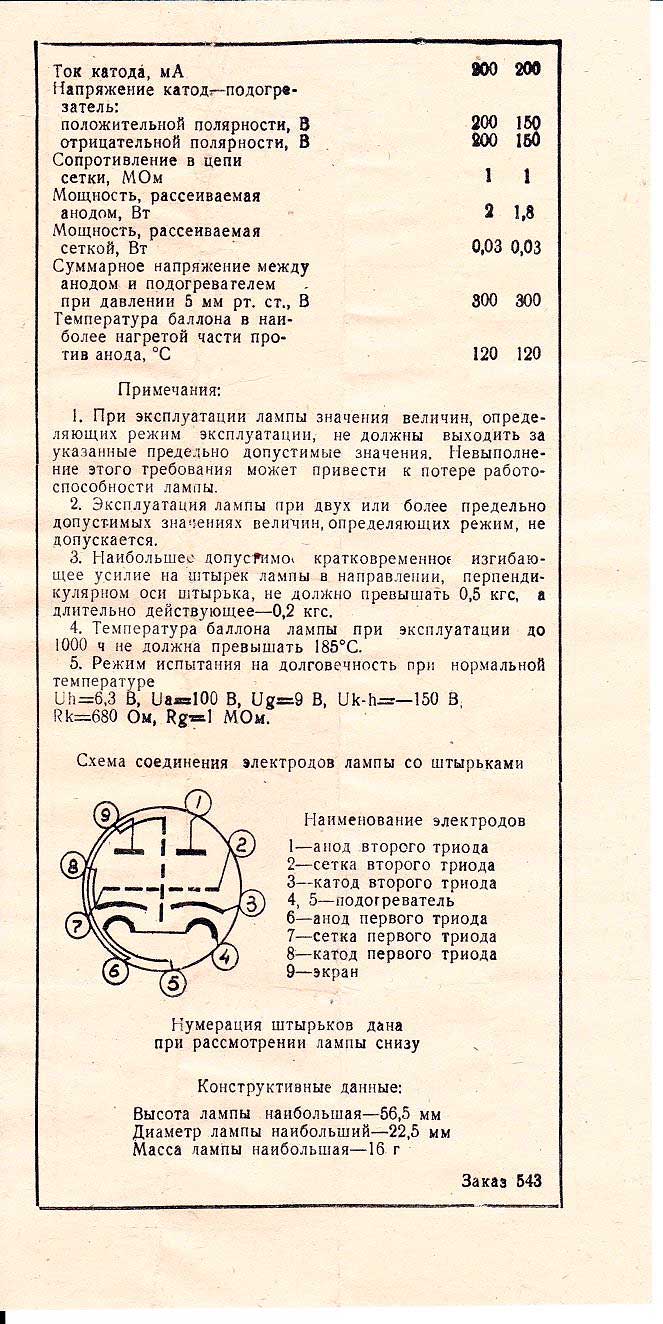

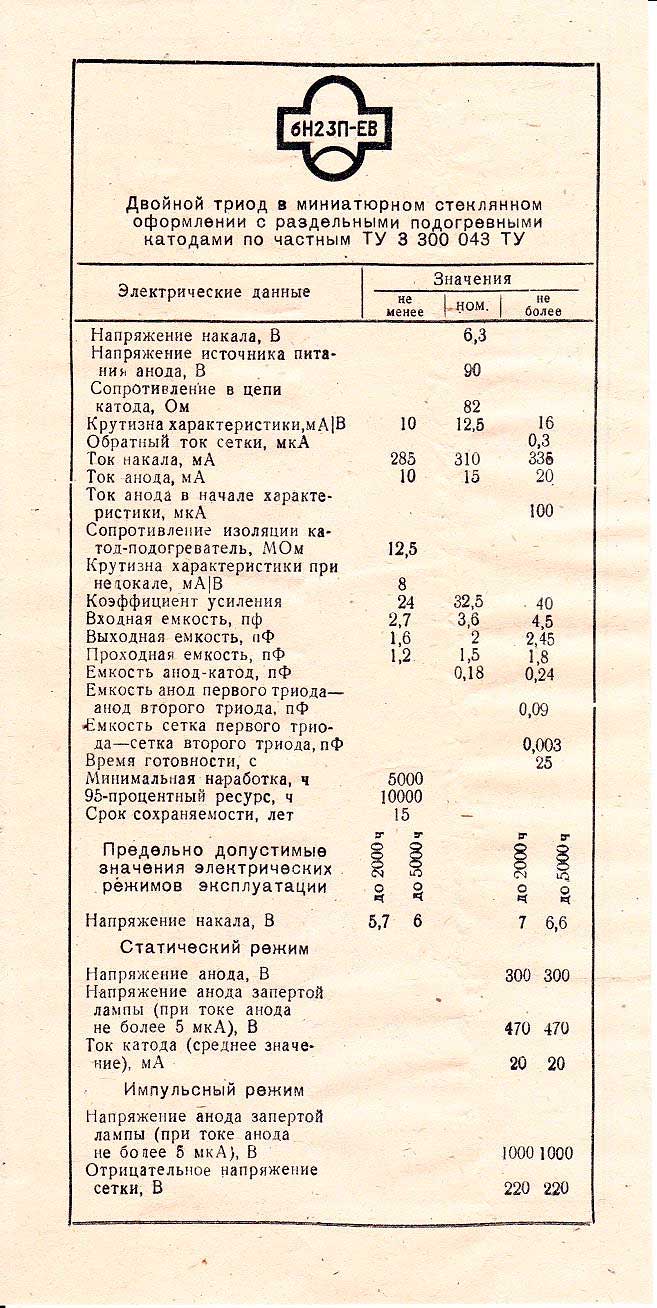

Общие данные

Применяется для широкополосного усиления напряжения высокой частоты, маломощного усиления и генерирования импульсов.
Оформление — в стеклянной оболочке, миниатюрное. Масса 16 г.
Зарубежный аналог — ECC88.



Междуэлектродные емкости, пФ

Входная 3.6 + 0.9 — 0.85. Выходная 1-го триода 2.1 + 0.35 — 0.3. Выходная 2-го триода 1.95 +- 0.3. Проходная 1.55 +- 0.3. Между анодом и катодом каждого триода не более 0.24. Между анодами триодов не более 0.09. Между сетками триодов не более 0.005.



Номинальные электрические данные

при Uн=6.3 В, Uа = 100 В, Uс = 9 В

Ток накала, мА310+-25
Ток анода, мА15+-5
Ток анода в начале характеристики (при Uс = — 8 В), мАне более 0.1
Обратный ток сетки, мкАне более 0.2
Ток утечки между катодом и подогревателем, мкАне более 15
Крутизна характеристики, мА/В10 — 12.7
Крутизна характеристики при Uн = 5.7 Вне менее 8.5
Коэффициент усиления34+-9
Входное сопротивление (при f = 200 МГц), Ом500
Эквивалентное сопротивление шумов, Ом300
Напряжение виброшумов (при Rа = 2 кОм), мВне более 150
Наработка, чне менее 5000
Критерии оценки:
      обратный ток сетки, мкАне более 1
      крутизна характеристики, мА/Вне менее 7.5



Предельно допустимые электрические величины



Напряжение накала, В5.7 — 7
Напряжение анода, В300
Напряжение анода при запертой лампе, В470
Напряжение анода при запертой лампе в импульсе, В1000
Напряжение сетки в импульсе отрицательное, В200
Напряжение между катодом и подогревателем, В:
      при положительном потенциале подогревателя200
      при отрицательном потенциале подогревателя200
Ток катода, мА:
      среднее значение20
      в импульсе200
Мощность, рассеиваемая анодом каждого триода, Вт1.8
Мощность, рассеиваемая сеткой каждого триода, Вт0.03
Сопротивление в цепи сетки, МОм1
Температура баллона лампы, град. С120
Устойчивость к внешним воздействиям:
      ускорение при вибрации на частоте 50 Гц, g2.5
      ускорение при многократных ударах, g35
      интервал рабочих температур окружающей среды, град. СОт -60 до +70

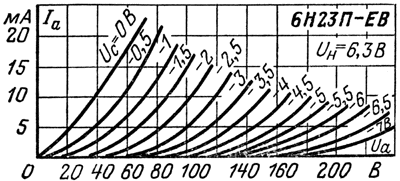

Характеристики зависимости тока анода от напряжения на аноде


Характеристики зависимости тока анода от напряжения на аноде

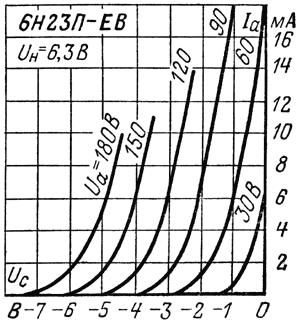

Характеристики зависимости тока анода от напряжения на сетке


Характеристики зависимости тока анода от напряжения на сетке
