6Н21Б

300.00

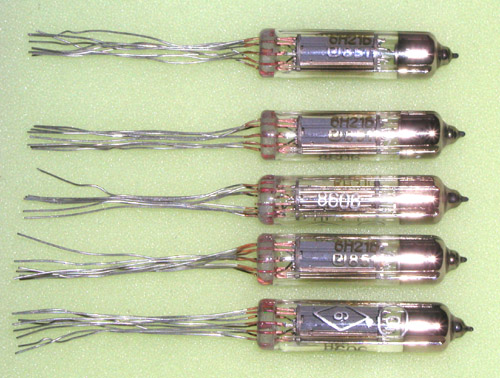

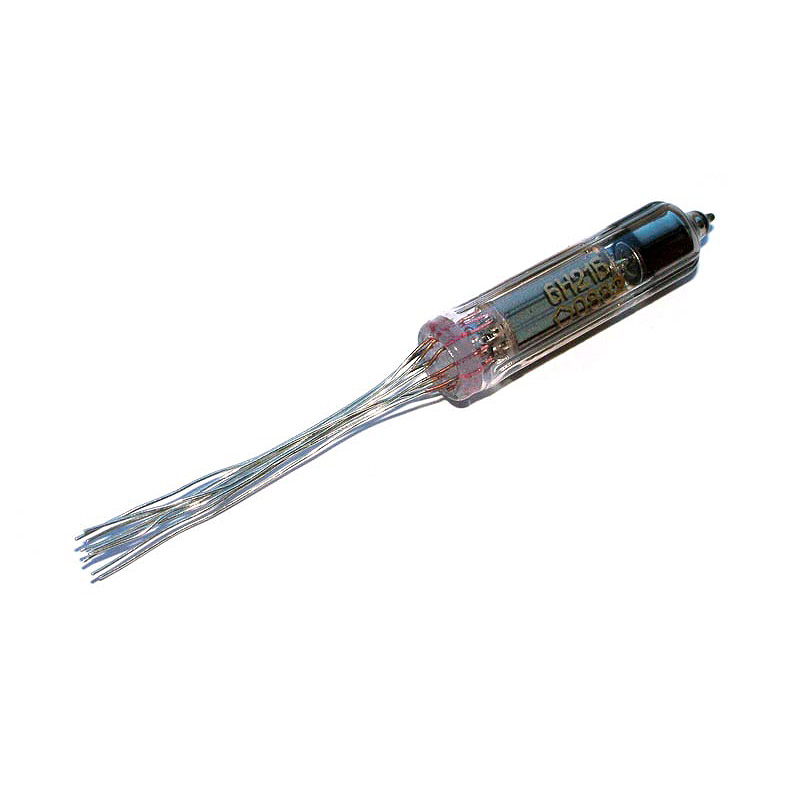

Двойной сверхминиатюрный триод 6Н21Б

Предназначен для усиления напряжения низкой частоты.
Артикул: 6n21b Категории: ,

6Н21Б

Двойной триод


Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, э — экран, п — подогреватель катода.

Двойной сверхминиатюрный триод.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 4,5 г.

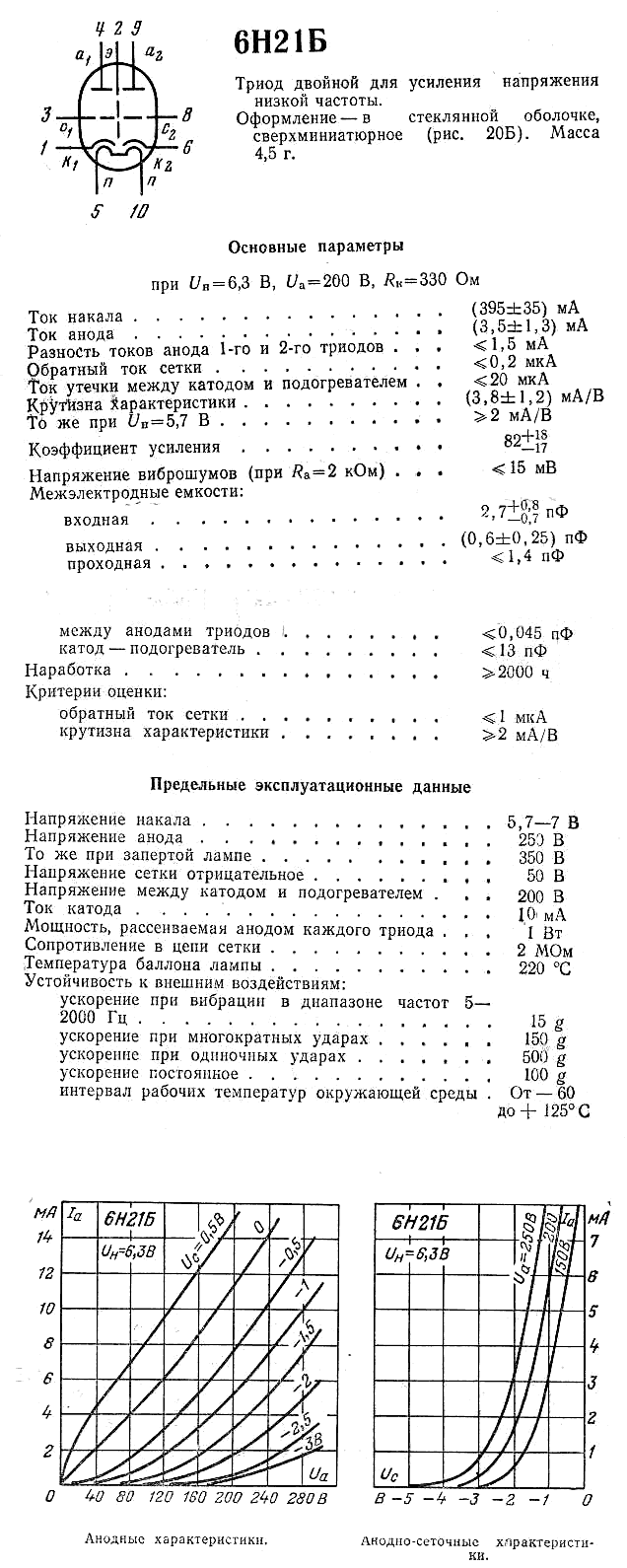

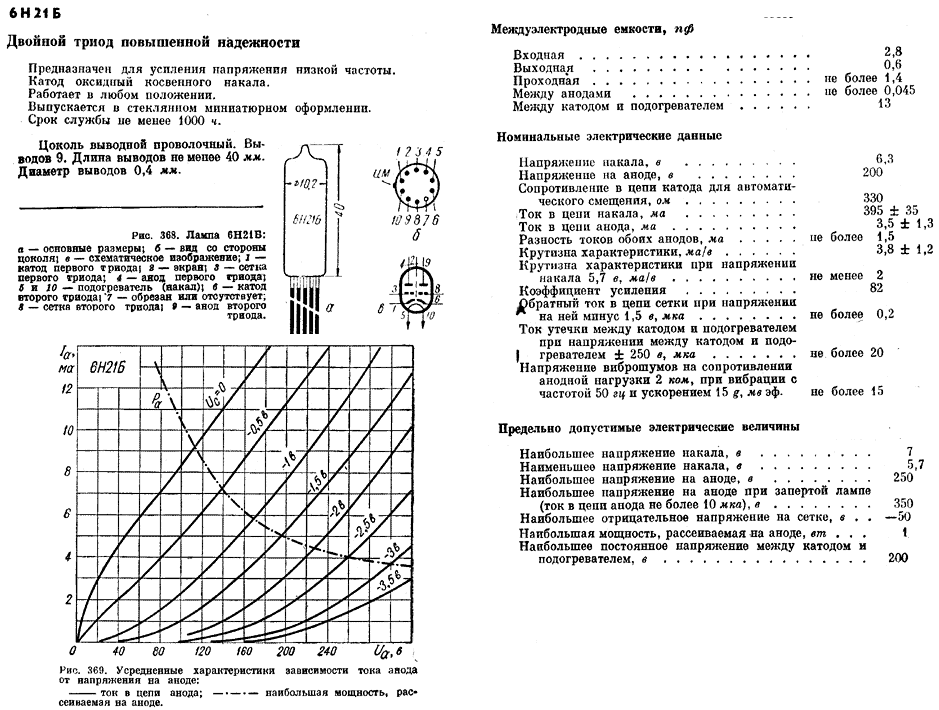

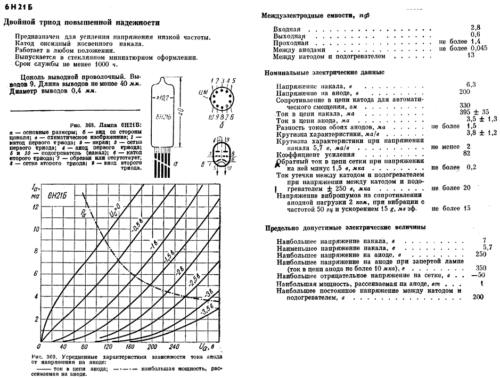

Основные технические характеристики 6Н21Б:

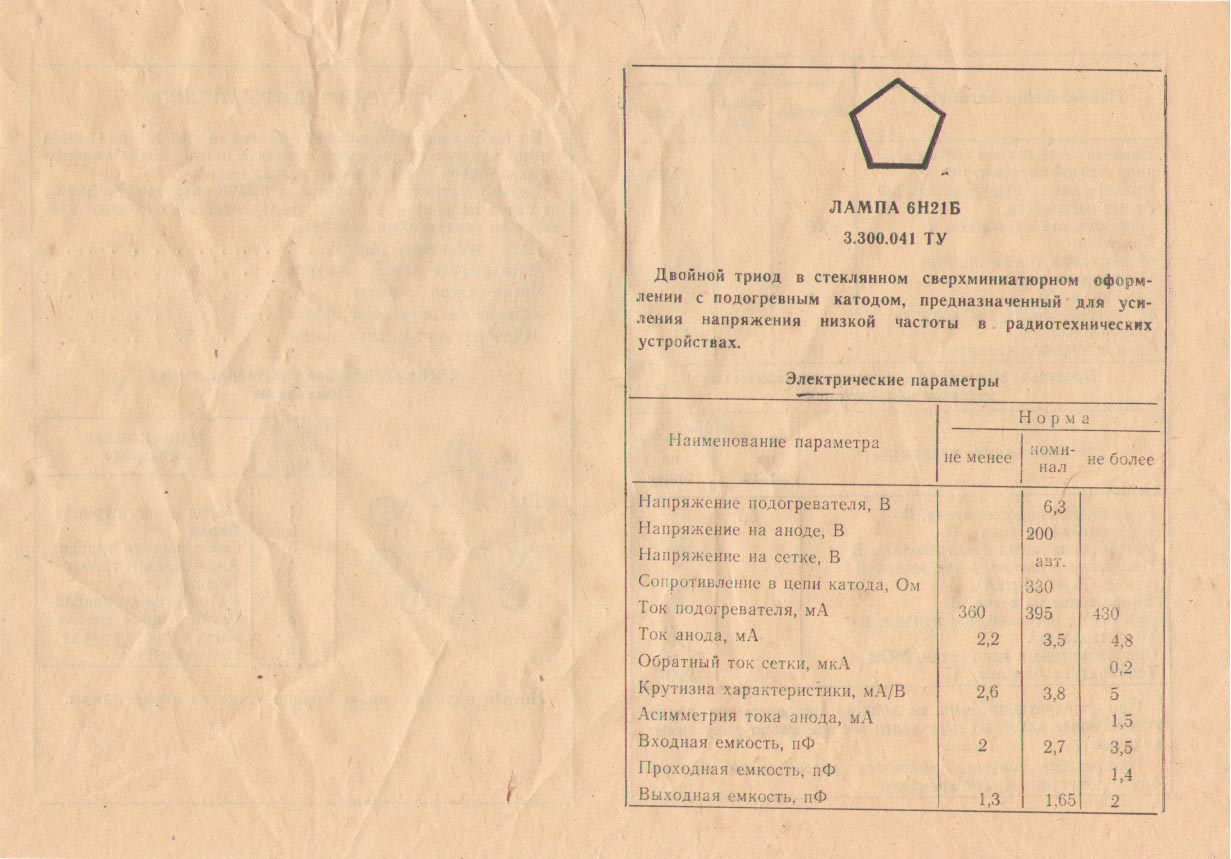

Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 395 ±35
• Напряжение на аноде, В …… 200
• Ток в цепи анода, мА …… 3,5 ±1,3
• Крутизна характеристики, мА/В …… 3,8 ±1,2
• Сопротивление в цепи катода, Ом …… 330
• Ток сетки обратный, мкА …… не более 0,2
• Коэффициент усиления …… 82 ±17

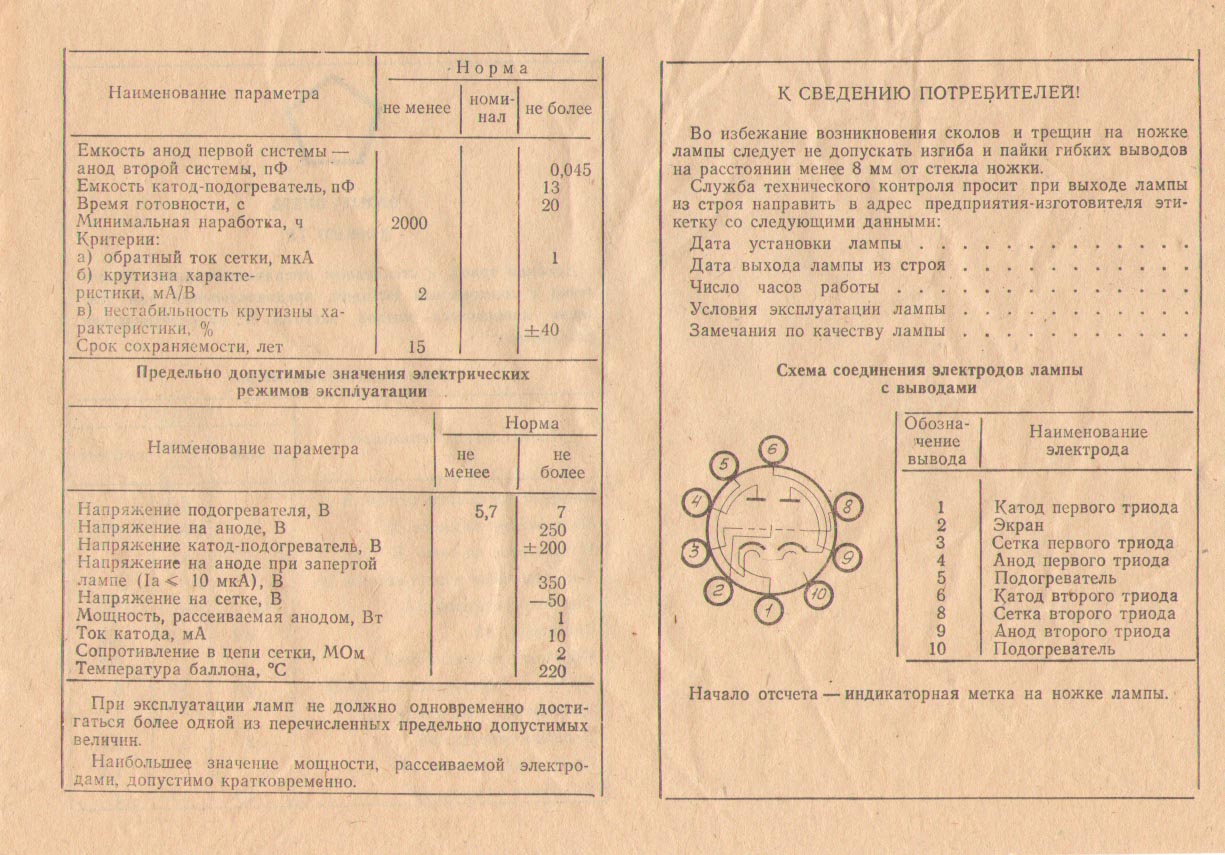

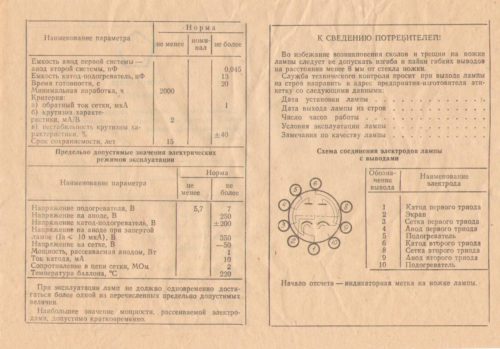

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на аноде при запертой лампе, В ……. 350
• Напряжение в цепи сетки отрицательное, В …… -50
• Наибольший ток в цепи катода, мА …… 10
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,0
• Наибольшее напряжение катод-подогреватель, В ….. 200
• Наибольшее сопротивление в цепи сетки, мОм …… 2
