6Н1П
120.00₽

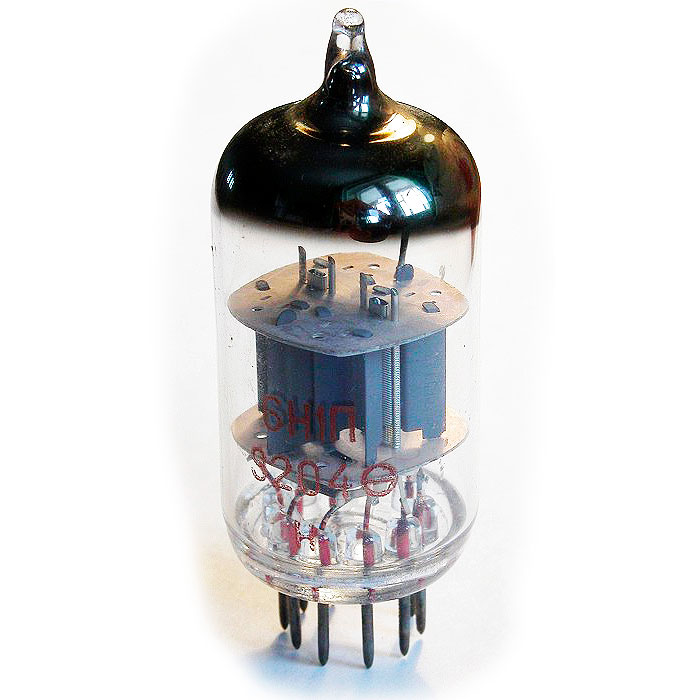

Триод 6Н1П Предназначен для усиления напряжения низкой частоты.
Двойной триод
| S | Ri | Rа | Pа | Pвых |
| 3.2 | 11 | — | 2 | — |
(двойной триод с отдельными катодами)
Основные размеры лампы 6Н1П.
Общие данные
Триод 6Н1П предназначен для усиления напряжения низкой частоты.
Применяется в предварительных каскадах низкой частоты, фазоинверторах и каскадах развертки телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 3,8. Выходная каждого триода 1,75. Проходная каждого триода 1,85. Между анодами 0,05.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 600 |
| Ток накала, мА | 600+-50 |
| Ток в цепи анода, мА | 8+-2.4 |
| Крутизна характеристики, мА/В | 3.2 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 2.7 |
| Внутреннее сопротивление, кОм | 11 |
| Коэффициент усиления | 35+-7 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.0 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 250 |
| Наибольший ток в цепи катода, мА | 25 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 30 |
| Наименьшее сопротивление в цепи катода для автоматического смещения, Ом. | 600 |
| Наибольшее сопротивление в цепи сетки, МОм | 0.5 |
Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы.
Характеристики зависимости токов анода и сетки от напряжения на аноде
; ток в цепи сетки
; наибольшая мощность, рассеиваемая на аноде
.
Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
