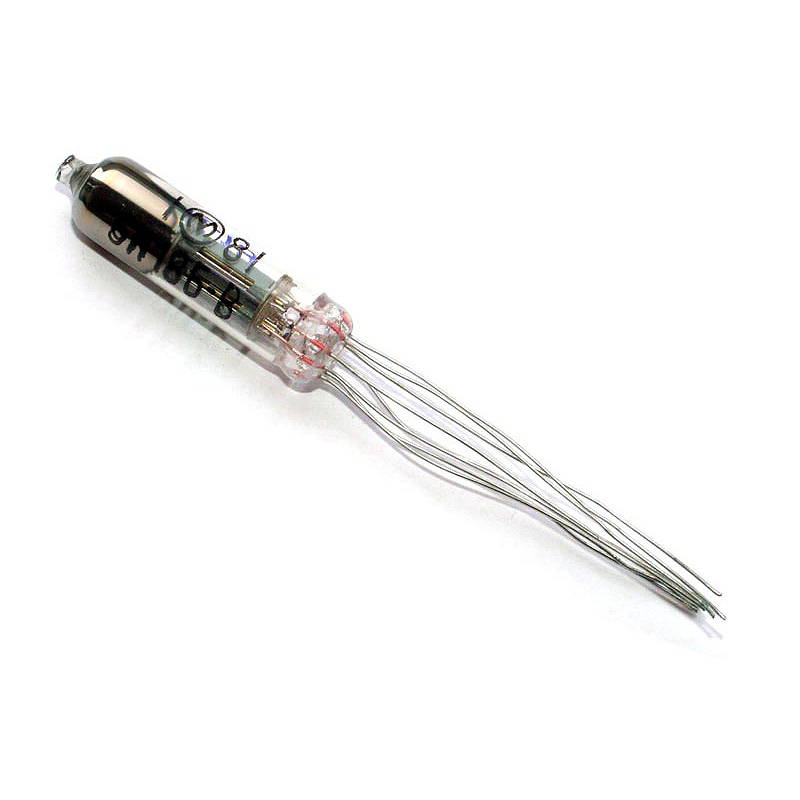

6Н18Б-В

120.00

Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для работы в накопительных схемах электронно-вычислительных устройств.

Артикул: 6n18bv Категории: ,

6Н18Б-В

Двойной триод


Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, п — подогреватель катода.



Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для работы в накопительных схемах электронно-вычислительных устройств.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2500 ч.
Масса не более 4 г.

Основные технические характеристики 6Н18Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 330 ±30
• Напряжение на аноде, В …… 100
• Ток в цепи анода, мА …… 6,3 ±1,9
• Крутизна характеристики, мА/В …… 4,9 ±0,7
• Сопротивление в цепи катода, Ом …… 325
• Входное сопротивление, кОм ….. 32
• Ток сетки обратный, мкА …… 0,2
• Коэффициент усиления …… 23 ±5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 200
• Наибольшее напряжение на аноде при запертой лампе, В ……. 350
• Напряжение в цепи сетки отрицательное, В …… -50
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,9
• Наибольшее напряжение катод-подогреватель, В ….. 150
