6Н16Б-В

250.00

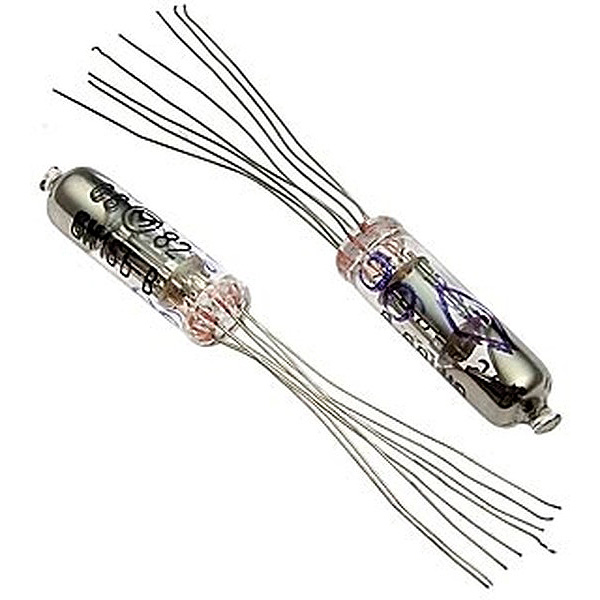

Двойной сверхминиатюрный триод 6Н16Б-В повышенной надежности и механической прочности.

Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты и для работы в импульсных устройствах.
Артикул: 6n16bv Категории: ,



6Н16Б-В



Двойной триод


Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, п — подогреватель катода.



Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты и для работы в импульсных устройствах.
Долговечность не менее 2500 ч.
Масса не более 4 г.

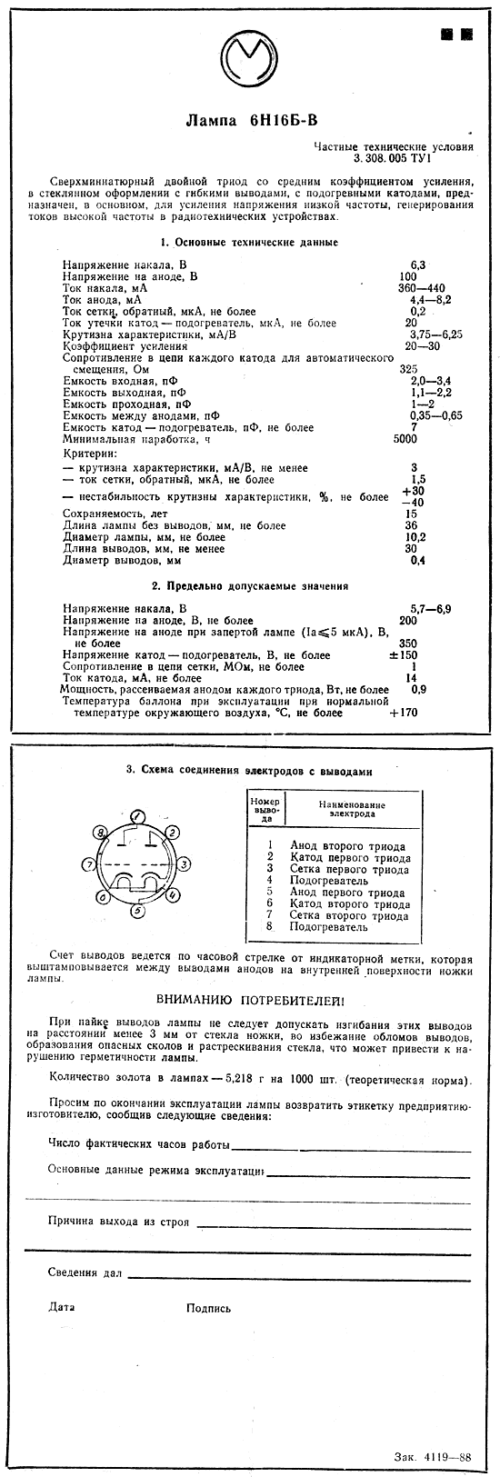

Основные технические характеристики 6Н16Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 400 ±40
• Напряжение на аноде, В …… 100
• Ток в цепи анода, мА …… 6,3 ±1,9
• Крутизна характеристики, мА/В …… 5 ±1,25
• Сопротивление в цепи катода, Ом …… 325
• Коэффициент усиления …… 25 ±5
• Входное сопротивление, кОм ….. 32

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 200
• Наибольшее напряжение на аноде при запертой лампе, В ……. 350
• Напряжение в цепи сетки отрицательное, В …… -50
• Наибольший ток в цепи катода, мА …… 14
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,9
