6К8П

820.00

высокочастотный пентод 6К8П с удлиненной характеристикой
Назначение: преобразование, усиление и генерирование напряжения высокой
частоты в устройствах с низковольтным питанием анодно-экранных цепей.

Артикул: 6k8p Категории: ,

6К8П
высокочастотный пентод с удлиненной характеристикой

Назначение: преобразование, усиление и генерирование напряжения высокой
частоты в устройствах с низковольтным питанием анодно-экранных цепей.

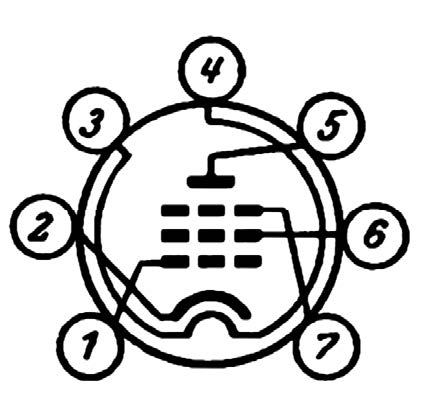

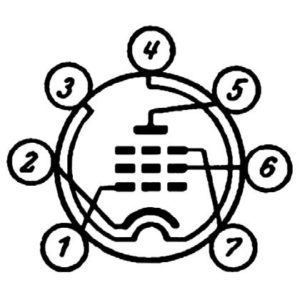

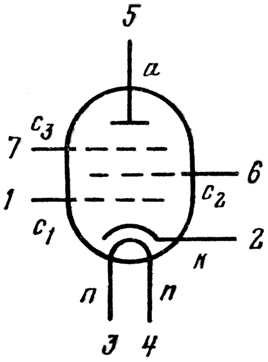

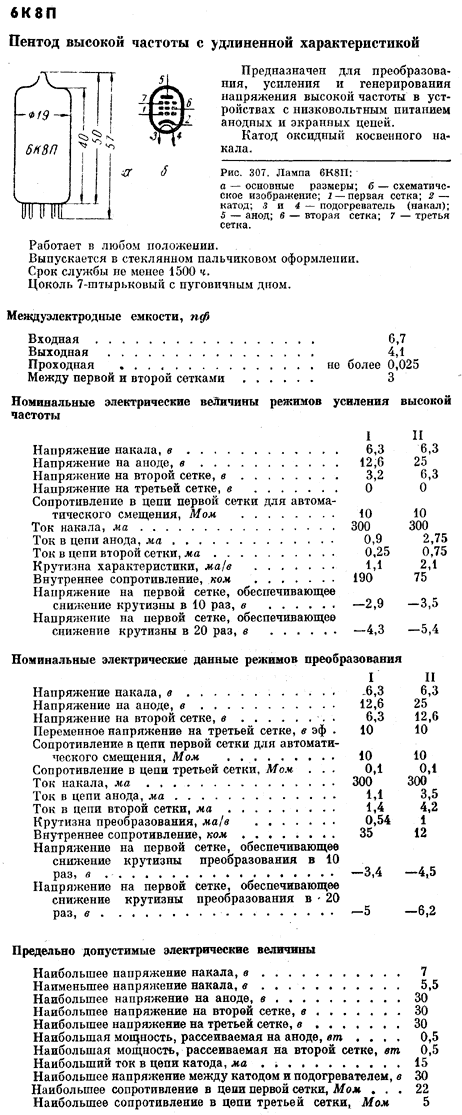

Габаритный чертеж и схема соединений электродов с внешними выводами лампы 6К8П

.6k8p-sch

Обозначения:

1 — сетка первая;
2 — катод;
3 — подогреватель;
4 — подогреватель;
5 — анод;
6 — сетка вторая;
7 — сетка третья.

Основные данные
Напряжение накала 6,3 ± 0,7 В
Ток накала 300 мА
Напряжение анода предельное (постоянное) 30 В
Ток катода предельный 15 мА
Напряжение сетки второй предельное (постоянное) 30 В
Напряжение сетки третьей предельное (постоянное) 30 В
Мощность, рассеиваемая анодом, предельная 0,5 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,5 Вт
Напряжение между катодом и подогревателем предельное
(постоянное) 30 В
Сопротивление в цепи сетки первой предельное 22 МОм
Сопротивление в цепи сетки третьей предельное 5 МОм
Емкость входная 6,7 пФ
Емкость выходная 4,1 пФ
Емкость проходная 0,025 пФ
Емкость сетка первая — сетка вторая 3 пФ
Рекомендуемые режимы усиления высокой частоты
Режим 1 Режим 2
Напряжение анода (постоянное), В 12,6 25
Ток анода, мА 0,9 2,75
Напряжение сетки второй (постоянное), В 3,2 6,3
Ток сетки второй, мА 0,25 0,75
Напряжение сетки третьей (постоянное), В 0 0
Крутизна характеристики, мА/В 1,1 2,1
Внутреннее сопротивление, кОм 190 75
Сопротивление в цепи сетки первой для автоматического
смещения, МОм 10 10
Рекомендуемые режимы преобразования частоты
Режим 1 Режим 2
Напряжение анода (постоянное), В 12,6 25
Ток анода, мА 1,1 3,5
Напряжение сетки второй (постоянное), В 6,3 12,6
Ток сетки второй, мА 1,4 4,2
Напряжение сетки третьей (действующее значение), В 10 10
Крутизна преобразования, мА/В 0,54 1,0
Внутреннее сопротивление, кОм 35 12
Сопротивление в цепи сетки первой для автоматического
смещения, МОм 10 10
Сопротивление в цепи сетки третьей, МОм 0,1 0,1
Оформление — стеклянное миниатюрное
Масса 12 г
