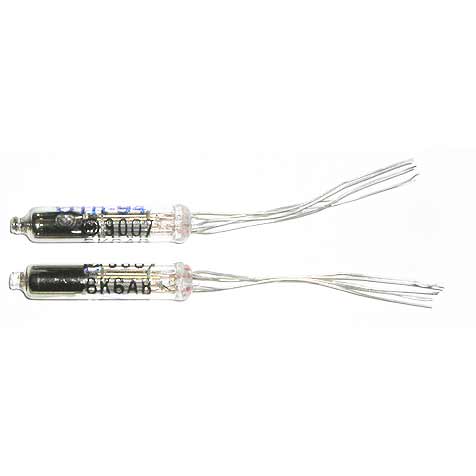

6К6А-В



Пентод высокочастотный

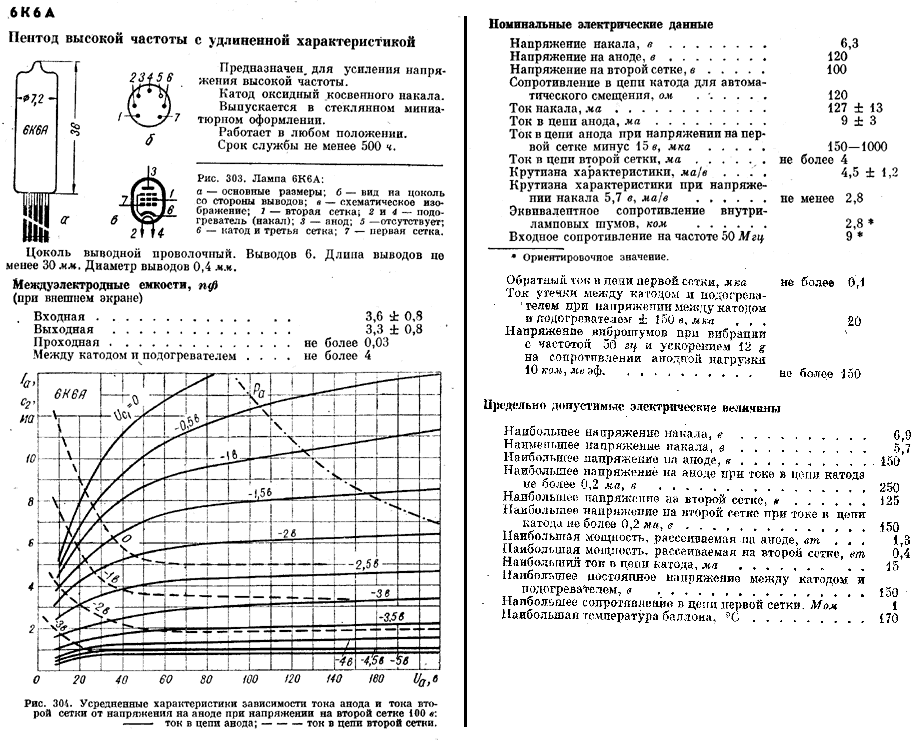

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода.

Сверхминиатюрный высокочастотный пентод с удлиненной характеристикой повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 2,5 г.

Основные технические характеристики 6К6А-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 127 ±12
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 100
• Ток в цепи анода, мА …… 7,5
• Ток в цепи второй сетки, мА …… не более 4
• Крутизна характеристики, мА/В …… 4,5
• Эквивалентное сопротивление шумов, Ом ….. 2800

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 125
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,4
• Наибольший ток в цепи катода, мА …… 15
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 3,6
• Емкость выходная, пФ ….. 3,3
• Емкость проходная, пФ ….. 0,03
