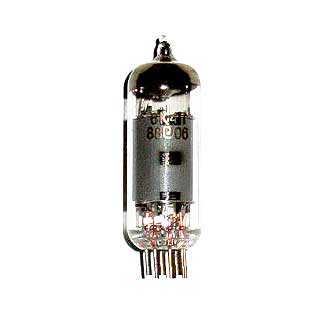

6К4П (-е, -ев)

100.00

Миниатюрный высокочастотный пентод 6К4П-ев  с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.

Артикул: 6k4p Категории: ,

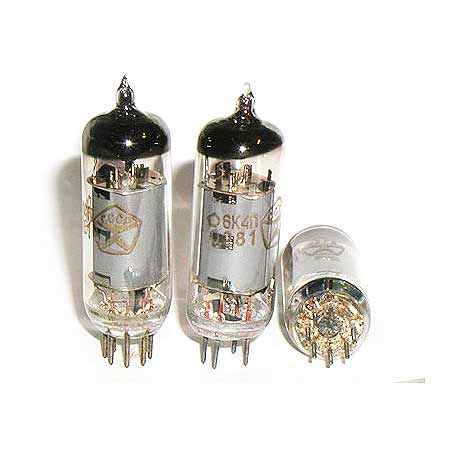

6К4П

Высокочастотный пентод



S Ri Cвх Cвых Cпр
4.4 1500 5.5 5 0.003

Миниатюрный высокочастотный пентод с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 1250 ч.
Масса не более 13 г.

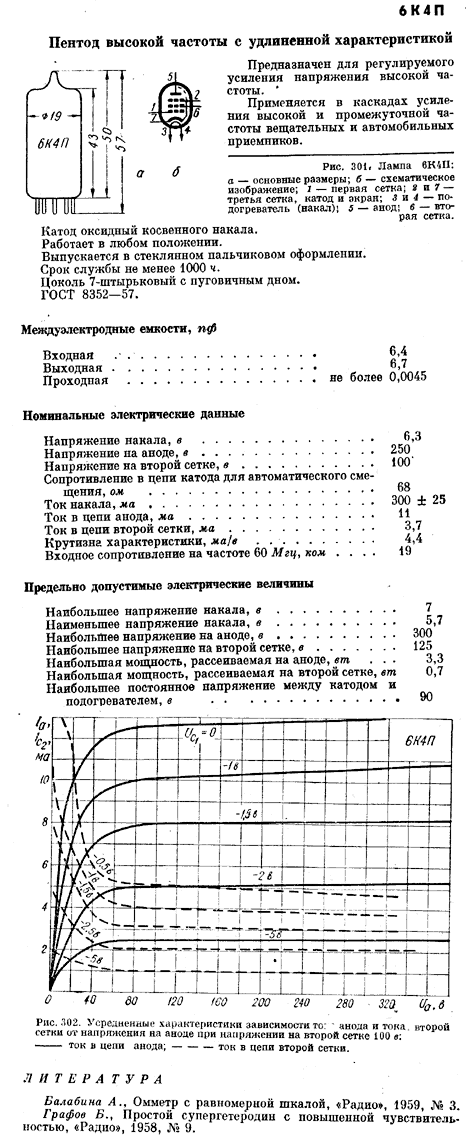

Основные технические характеристики на 6К4П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 25 мА
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 300 В
Ток анода …… 10 ± 3,3 мА
Ток катода предельный …… 20 мА
Обратный ток сетки первой …… не более 0,5 мкА
Напряжение сетки второй номинальное (постоянное) …… 100 В
Напряжение сетки второй предельное (постоянное) …… 125 В
Ток сетки второй …… 3,7 ± 1,3 мА
Мощность, рассеиваемая анодом, предельная …… 3 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,6 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 90 В
Крутизна характеристики …… 4,4 ± 0,9 мА/В
Внутреннее сопротивление …… не менее 0,45 МОм
Входное сопротивление на частоте 60 МГц …… 19 кОм
Сопротивление в цепи катода для автоматического смещения …… 68 Ом
Сопротивление в цепи сетки первой предельное …… 0,5 МОм
Емкость входная …… 6,4 пФ
Емкость выходная …… 6,7 пФ
Емкость проходная …… не более 0,0045 пФ
Оформление …… стеклянное миниатюрное.
