6К1П

60.00

Миниатюрный высокочастотный пентод 6К1П с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.

Артикул: 6k1p Категории: ,

6К1П

Ультравысокочастотный пентод



S Ri Cвх Cвых Cпр
1.8 450 3.4 3 0.01

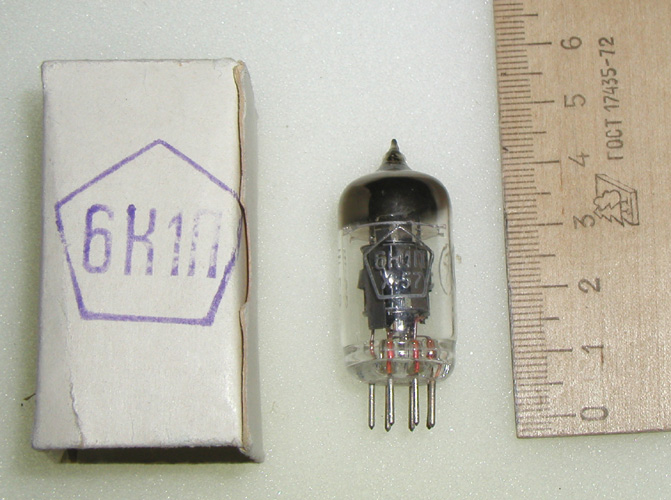

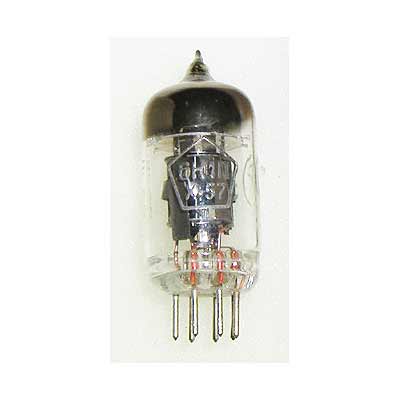

Миниатюрный высокочастотный пентод с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 500 ч.
Масса не более 12 г.

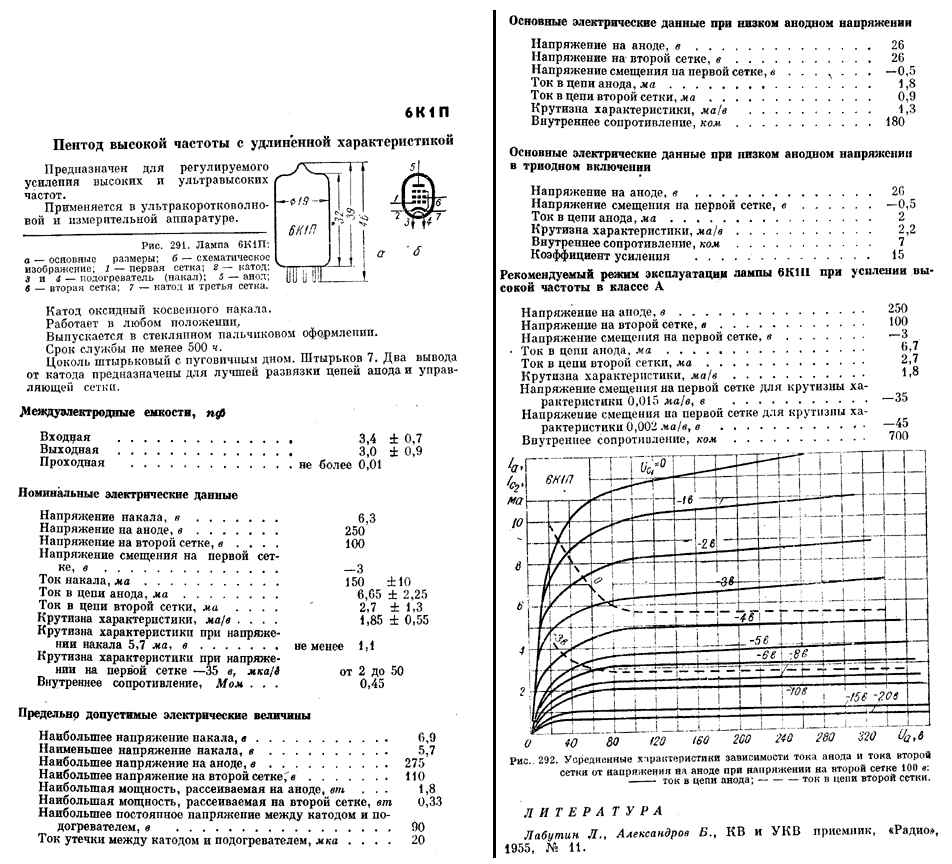

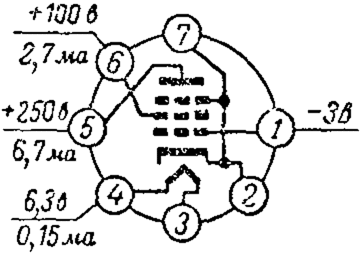

Основные технические характеристики на 6К1П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 150 ± 10 мА
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 275 В
Ток анода …… 6,65 ± 2,25 мА
Ток катода …… не менее 20 мА
Напряжение сетки первой (постоянное) …… -3 В
Обратный ток сетки первой …… 1 мкА
Напряжение сетки второй номинальное (постоянное) …… 100 В
Напряжение сетки второй предельное (постоянное) …… 110 В
Ток сетки второй …… 2,7 ±1,3 мА
Мощность, рассеиваемая анодом, предельная …… 1,8 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,33 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 90 В
Крутизна характеристики …… 1,85 ± 0,55 мА/В
Внутреннее сопротивление …… не менее 0,45 МОм
Емкость входная …… 3,4 ± 0,7 пФ
Емкость выходная …… 3,0 ± 0,9 пФ
Емкость проходная …… не более 0,01 пФ
Оформление …… стеклянное миниатюрное.
