6К13П

60.00

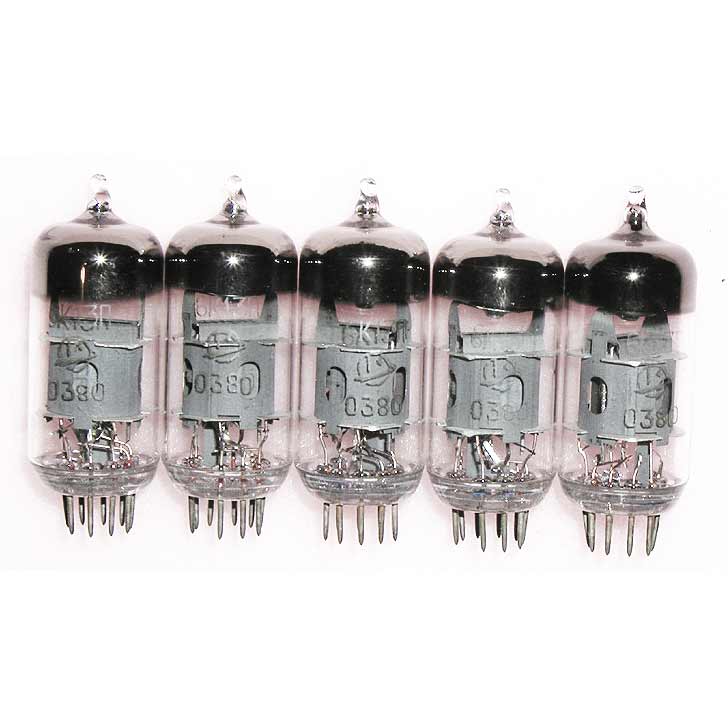

Миниатюрный высокочастотный пентод  6К13П с удлиненной характеристикой.
Предназначен для работы в качестве широкополосных усилителей напряжения высокой частоты с автоматической регулировкой усиления в радиотехнической аппаратуре широкого применения.

Артикул: 6k13p Категории: ,

6К13П

Пентод высокочастотный

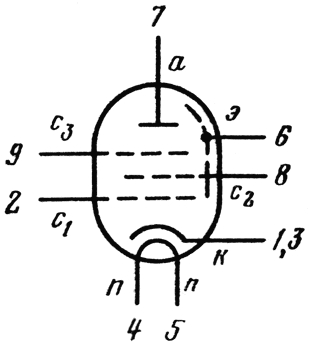

Обозначения:

а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, э — экран, п — подогреватель катода.

Миниатюрный высокочастотный пентод с удлиненной характеристикой.
Предназначен для работы в качестве широкополосных усилителей напряжения высокой частоты с автоматической регулировкой усиления в радиотехнической аппаратуре широкого применения.
Долговечность не менее 500 ч.
Масса не более 18 г.

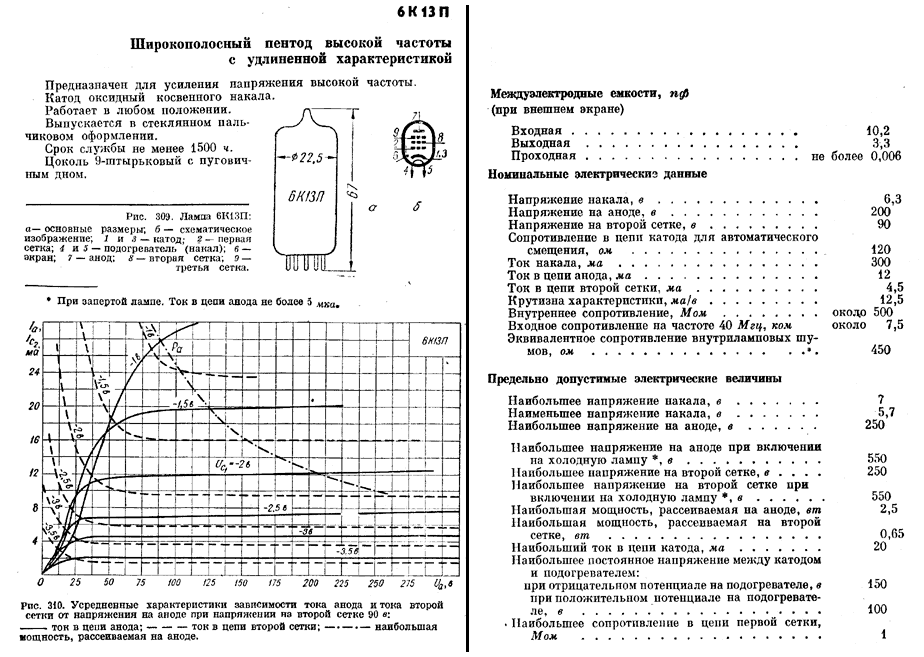

Основные технические характеристики на 6К13П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 мА
Напряжение анода номинальное (постоянное) …… 200 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 12 мА
Ток катода предельный …… 20 мА
Напряжение сетки второй номинальное (постоянное) …… 90 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй …… 4,5 мА
Мощность, рассеиваемая анодом, предельная …… 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,65 Вт
Крутизна характеристики …… 12,5 мА/В
Внутреннее сопротивление …… 500 кОм
Входное сопротивление на частоте 40 МГц …… 7,5 кОм
Эквивалентное сопротивление внутриламповых шумов …… 450 Ом
Сопротивление в цепи катода для автоматического смещения …… 120 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 10,2 пФ
Емкость выходная …… 3,3 пФ
Емкость проходная …… не более 0,006 пФ
Оформление …… стеклянное миниатюрное.
