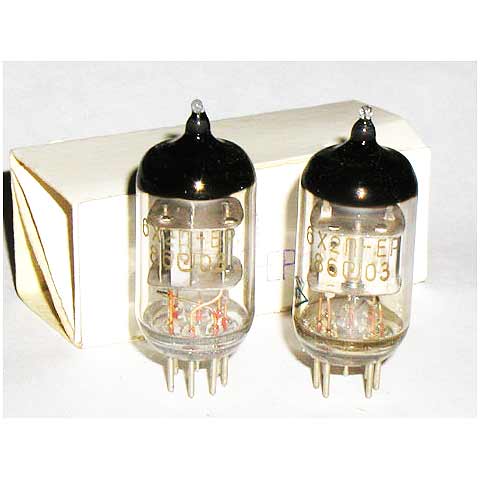

6Х2П-ЕР

290.00

Двойной диод 6Х2П-ЕР предназначен для детектирования и выпрямления переменного тока.
Артикул: 6h2per Категории: ,

6Х2П-ЕР



Двойной диод



UобрIm, AIвCа-к
45090183.8



(двойной диод с отдельными катодами)

Основные размеры лампы 6Х2П

Основные размеры лампы 6Х2П-ЕР.



Общие данные

Двойной диод 6Х2П предназначен для детектирования и выпрямления переменного тока.
Применяется в качестве детектора и детектора АРУ в супергетеродинных приемниках, в каскадах дискриминаторов и дробного детектора в приемниках с частотной модуляцией. Можно применять как выпрямитель для питания аппаратуры с малым током потребления.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.



Междуэлектродные емкости, пФ

Между анодами не более 0.03. Между анодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и катодом 3.8. Между катодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и анодом 3.4. Между катодом и подогревателем каждого диода 2.4.



Номинальные электрические данные



(при работе детектором)



Напряжение накала, В6.3
Ток накала, мА300 +- 25
Начальный ток каждого анода при напряжении на аноде, равном нулю, и сопротивлении в цепи анода 40 кОм, мкА10
Разница начальных токов анодов, мкАне более 8
Собственная резонансная частота, МГц100





Номинальные электрические данные



(при работе выпрямителем)



Напряжение накала, В6.3
Ток накала, мА300 +- 25
Переменное эффективное напряжение на вторичной обмотке трансформатора, В2 х 150
Сопротивление нагрузки, кОм10
Емкость фильтра, мкФ8
Выпрямленный ток, мАне менее 17



Предельно допустимые электрические величины



Наибольшее напряжение накала, В7.0
Наименьшее напряжение накала, В5.7
Наибольшая амплитуда обратного напряжения анода, В450
Наибольшая амплитуда тока анода, мА90
Наибольший выпрямленный ток, мА20
Наибольшая мощность, рассеиваемая на аноде, Вт0.5
Наибольшее постоянное напряжение между катодом и
подогревателем, В
350
Наибольший ток утечки между катодом и подогревателем, мкА10



Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде



Характеристики зависимости выпрямленного напряжения от выпрямленного тока

Характеристики зависимости выпрямленного напряжения от выпрямленного тока при сопротивлении вторичной обмотки трансформатора 200 Ом, емкости фильтра 8 мкФ, эффективном напряжении вторичной обмотки трансформатора 150, 140 и 130 В


Во всех схемах применения лампу 6Х2П можно заменить двойным диодом 6Х6С, заменив ламповую панельку. Результаты замены эффективны.
В схемах использования 6Х2П диодным детектором (второй детектор, детектор АРУ супергетеродина, дискриминаторы) можно заменять лампы 6Х2П полупроводниковыми диодами.
