6Г7

350.00

Двойной диод-триод 6Г7 предназначен для детектирования и усиления напряжения НЧ. Применяется в супергетеродинных приемниках в качестве 2-го детектора и предварительного УНЧ, а также в измерительной аппаратуре.

Артикул: 6g7 Категории: , ,

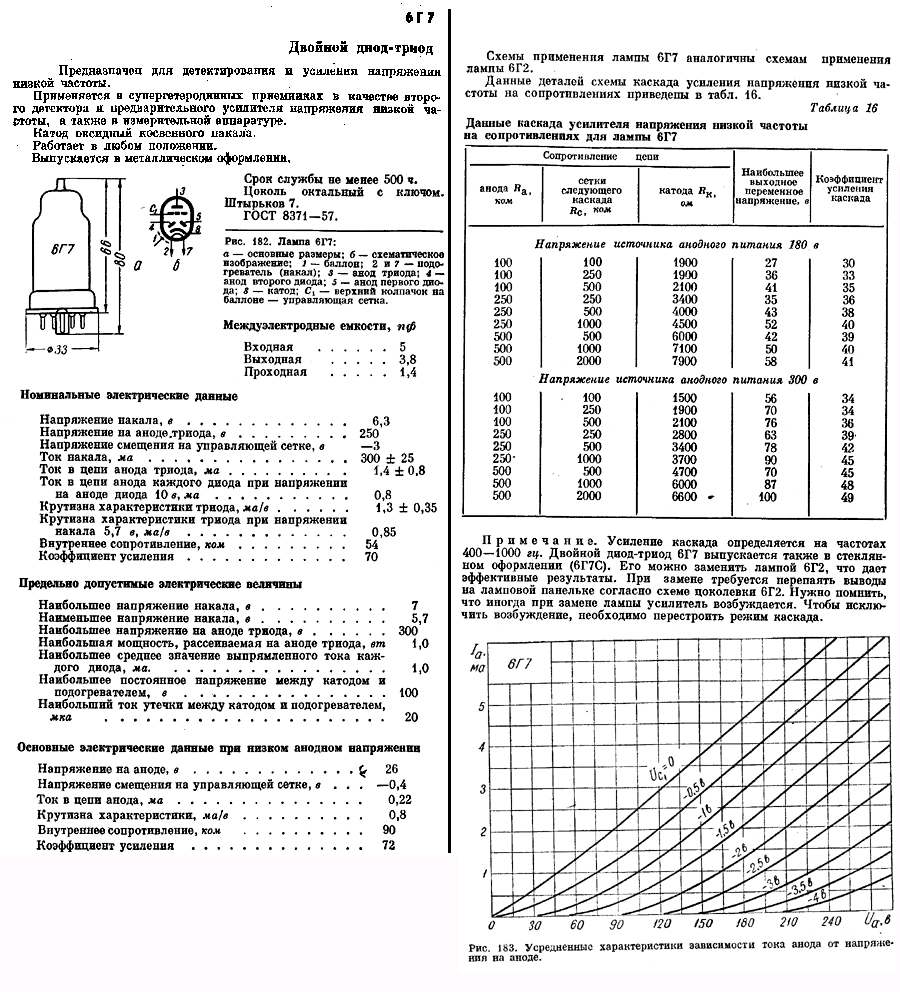

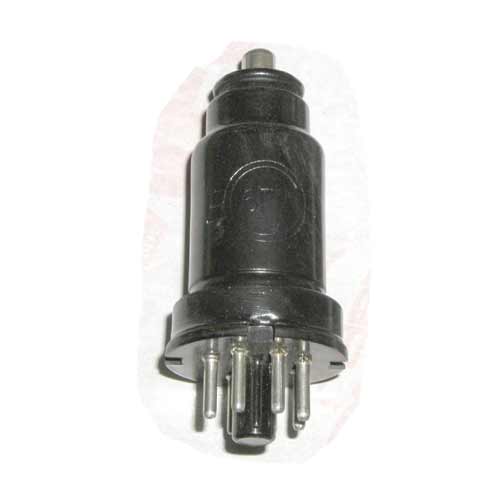

6Г7 — Двойной диод-триод

Двойной диод-триод 6Г7 предназначен для детектирования и усиления напряжения НЧ. Применяется в супергетеродинных приемниках в качестве 2-го детектора и предварительного УНЧ, а также в измерительной аппаратуре. Зарубежные аналоги: 6Q7, DH33, DH63, DH63(M), 6T7GT.

  • Катод оксидный косвенного накала.

  • Работает в любом положении.

  • Выпускается в металлическом оформлении.

  • Срок службы не менее 500 час.

  • Цоколь октальный с ключом. Штырьков 7.

  • Междуэлектродные емкости, пФ: Входная 3,6. Выходная 2,8. Проходная не более 2,4.

  • Номинальные электрические данные:

Параметр
Значение
Напряжение накала, В
6,3
Напряжение на аноде триода, В
250
Напряжение смещения на управляющей сетке, В
— 3
Ток накала, мА
300
Ток в цепи анода триода, мА
1,4
Крутизна характеристики триода, мА/В
1,9
Крутизна характеристики триода при напряжении накала 5,7 В, мА/В
0,85
Коэффициент усиления
70
Ток анода каждого диода при напряжении на аноде диода 10 В, мА
0,8
  1. Двойной диод-триод 6Г7 выпускается также в стеклянном оформлении 6Г7С.

  2. Схемы применения лампы 6Г7 аналогичны схемам применения лампы 6Г2.
