6Г3П

310.00

Тройной диод-триод 6Г3П предназначен для детектирования АМ и ЧМ сигналов и УНЧ. Используется как 2-й детектор супергетеродинного приемника и как детектор сложной системы АРУ.

Артикул: 6g3p Категории: , ,

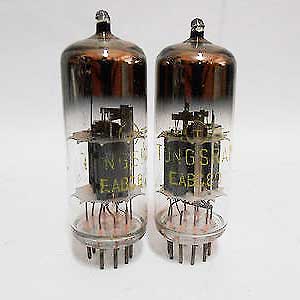

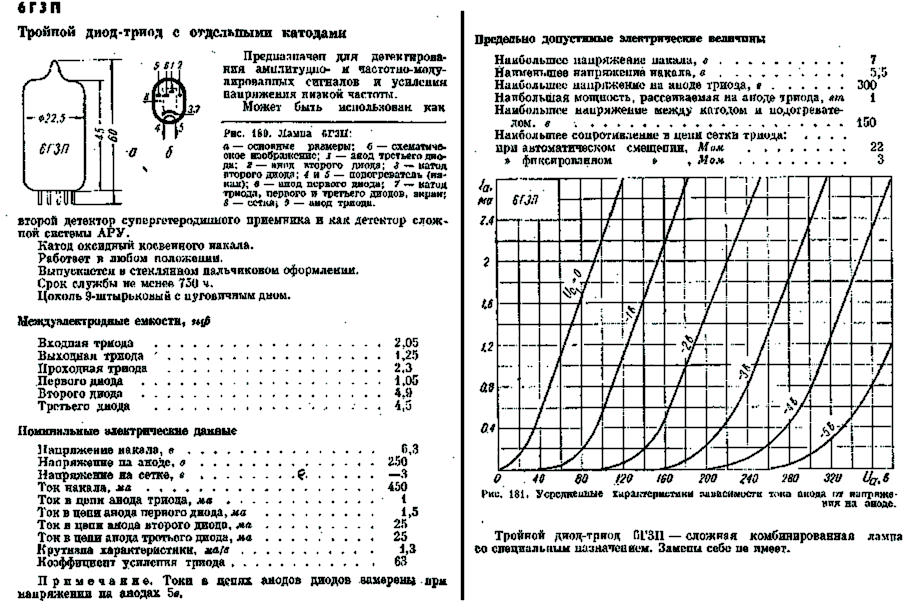

6Г3П — Тройной диод-триод с отдельными катодами


Тройной диод-триод 6Г3П предназначен для детектирования АМ и ЧМ сигналов и УНЧ. Используется как 2-й детектор супергетеродинного приемника и как детектор сложной системы АРУ. Зарубежные аналоги: EABC80, DH719, 6AK8, 6LD12, 6T8A.

  • Катод оксидный косвенного накала.

  • Работает в любом положении.

  • Выпускается в стеклянном пальчиковом оформлении.

  • Срок службы не менее 750 час.

  • Цоколь штырьковый с пуговичным дном. Штырьков 9.

  • Междуэлектродные емкости, пФ: Входная триода 2,05. Входная первого диода 1,05. Выходная триода 1,25. Выходная второго диода 4,9. Проходная триода 2,3. Проходная третьего диода 4,5.

  • Номинальные электрические данные:

Параметр
Значение
Напряжение накала, В
6,3
Напряжение на аноде, В
250
Напряжение смещения на управляющей сетке, В
— 3
Ток накала, мА
450
Ток в цепи анода триода, мА
1,0
Крутизна характеристики, мА/В
1,3
Крутизна характеристики, мА/В
1,3
Коэффициент усиления триода
63
Ток в цепи анода первого диода, мА
1,5
Ток в цепи анода второго диода, мА
25
Ток в цепи анода третьего диода, мА
25
  1. Токи в цепях анодов диодов замерены при напряжении на анодах 5 В.

  2. Тройной диод-триод 6Г3П — сложная комбинированная лампа со специальным назначением. Замены себе среди отечественных ламп не имеет.
