6Г1

260.00

Двойной диод-триод 6Г1 предназначен для детектирования и усиления напряжения НЧ.

Артикул: 6g1 Категории: , ,

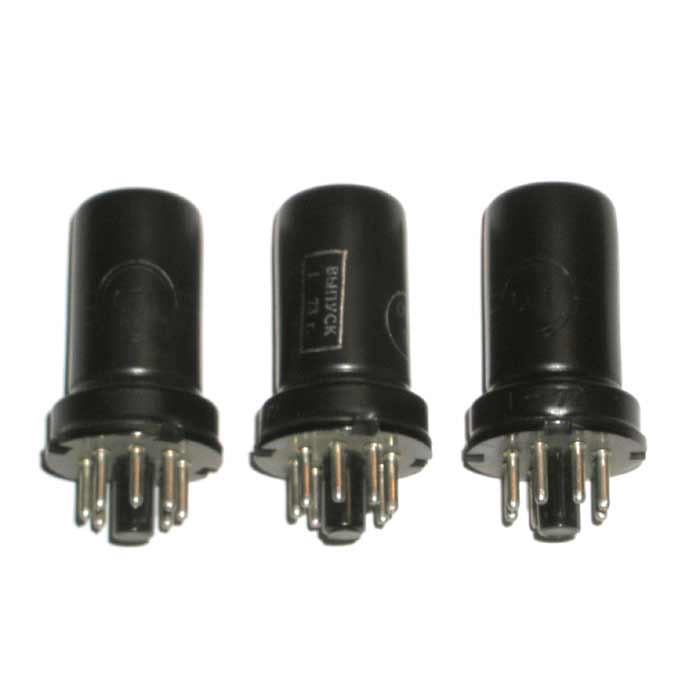

6Г1 — Двойной диод-триод

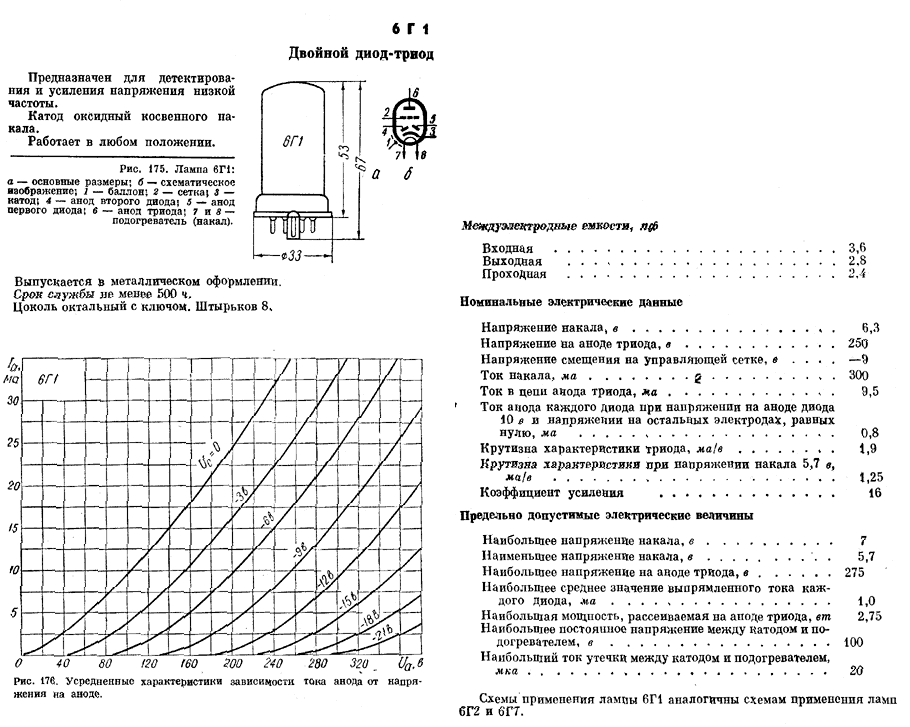

Двойной диод-триод 6Г1 предназначен для детектирования и усиления напряжения НЧ. Зарубежные аналоги: 6SR7(GT), 6ST7.

  • Катод оксидный косвенного накала.

  • Работает в любом положении.

  • Выпускается в металлическом оформлении.

  • Срок службы не менее 500 час.

  • Цоколь октальный с ключом. Штырьков 8.

  • Междуэлектродные емкости, пФ: Входная 3,6. Выходная 2,8. Проходная не более 2,4.

  • Номинальные электрические данные:

Параметр
Значение
Напряжение накала, В
6,3
Напряжение на аноде триода, В
250
Напряжение смещения на управляющей сетке, В
— 9
Ток накала, мА
300
Ток в цепи анода триода, мА
9,5
Крутизна характеристики триода, мА/В
1,9
Крутизна характеристики при напряжении накала 5,7 В, мА/В
1,25
Коэффициент усиления
16
Ток анода каждого диода при напряжении на аноде диода 10 В и напряжении на остальных электродах, равных нулю, мА
0,8

Схемы применения лампы 6Г1 аналогичны схемам применения ламп 6Г2 и 6Г7.
