6Ф6С

800.00

Выходной лучевой пентод 6Ф6С применяется для работы в однотактных и двухтактных выходных каскадах усилителей низкой частоты.

Артикул: 6f6s Категории: ,



6Ф6С



Выходной пентод



S Ri Rа Pа Pвых
2.5 78 7 10 3.2

Выходной пентод 6Ф6С предназначен для усиления мощности НЧ. Применяется в выходных однотактных и двухтактных схемах приемников и УНЧ. Зарубежные аналоги: 6F6 (G, GT), KT63, N63, 1611, 1621.

Выводы 6Ф6С:
2-7 Нить накала
3 анод
4 вторая сетка
5 первая сетка
8 катод и лучеобразующие пластины

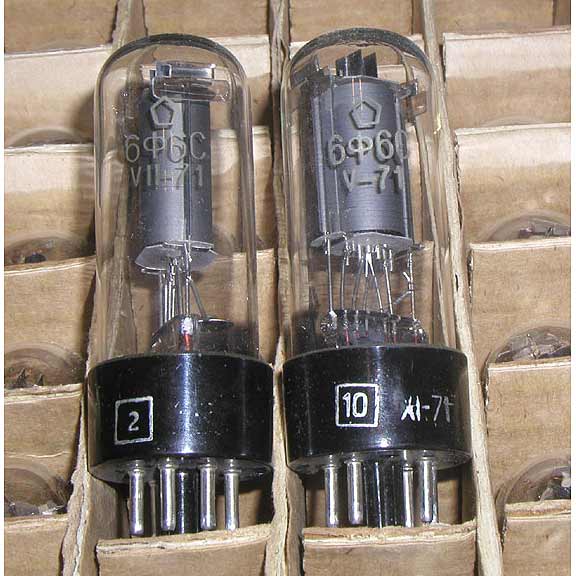

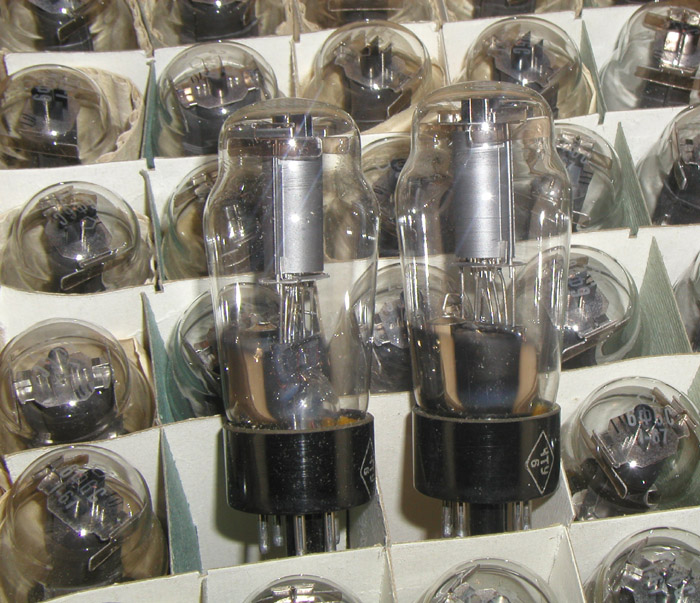

Лампа 6Ф6С выполнена в стеклянном корпусе. Цоколь октальный с 6-ю штырьками. Работает в любом положении. Катод косвенного накала.

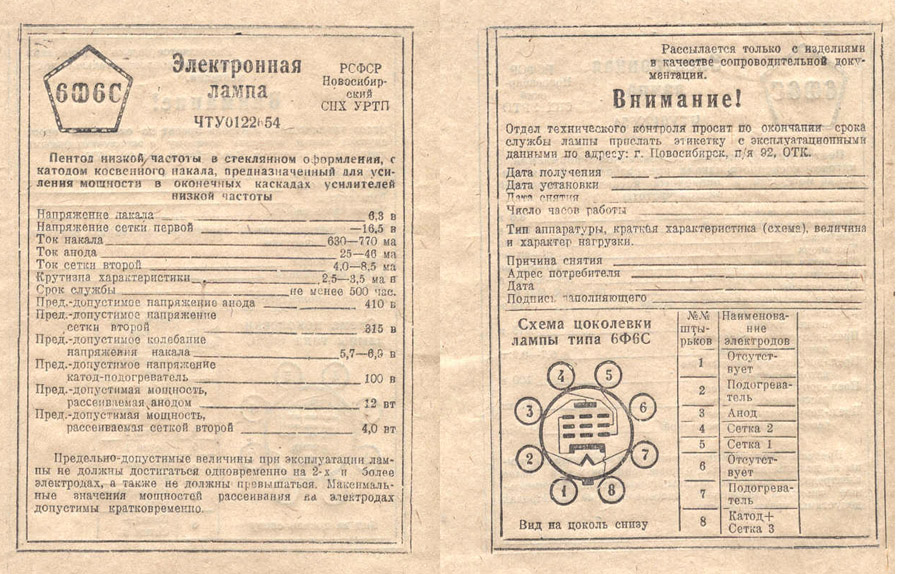

Параметры лампы 6Ф6С:
(номинальный режим)
Напряжение накала
6,3В
Ток накала 700±70мА
Напряжение анода 250В
Напряжение второй сетки 250В
Напряжение на первой сетке
-16,5В
Ток анода 25..46мА
Ток в цепи второй сетки 4..8,5мА
Крутизна характеристики 3,0±0,5мА/В
Выходная мощность 3,2Вт
Внутреннее сопротивление 78Ком
Ток утечки катод-подогреватель <50мкА
Входная ёмкость 9,5±1,6пФ
Выходная ёмкость 9,5±4пФ
Проходная ёмкость <0,9пФ
Размеры Ø39х85мм
Срок службы 500ч
Предельные параметры 6Ф6С:
Напряжение накала 5,7..6,9В
Напряжение анода 410В
Напряжение второй сетки 315В
Максимальная мощность на аноде 12Вт
Максимальная мощность на второй сетке 4Вт
Ток катода 100мА
Напряжение катод-подогреватель 100В
Сопротивление в цепи первой сетки при автоматическом смещении 500Ком
Сопротивление в цепи первой сетки при фиксированном смещении 100Ком
Температура окружающей среды -60..+70°C
