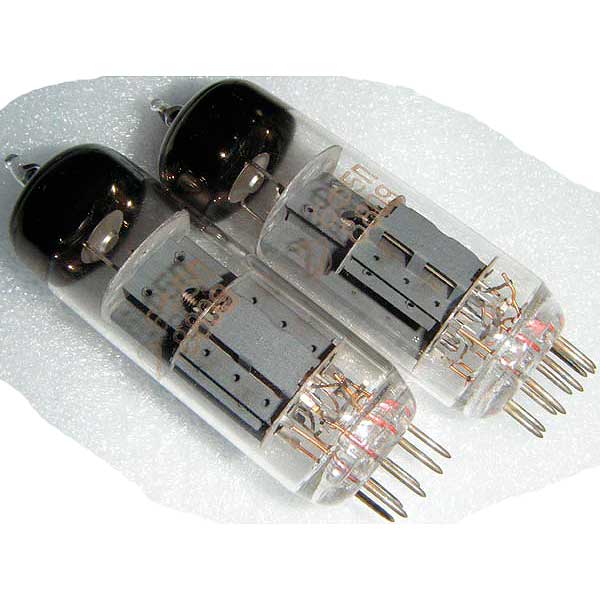

6Ф5П Триод-пентод

Предназначен для работы в блоках кадровой развертки телевизионных устройств широкого применения с углом отклонения луча 110°.

Артикул: 6f5p Категории: , ,

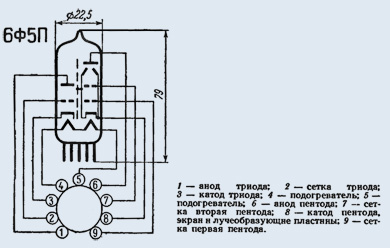

6f5p-sch6Ф5П Триод-пентод

Предназначен для работы в блоках кадровой развертки телевизионных устройств широкого применения с углом отклонения луча 110°.
Долговечность не менее 3000 ч.
Масса не более 20 г.

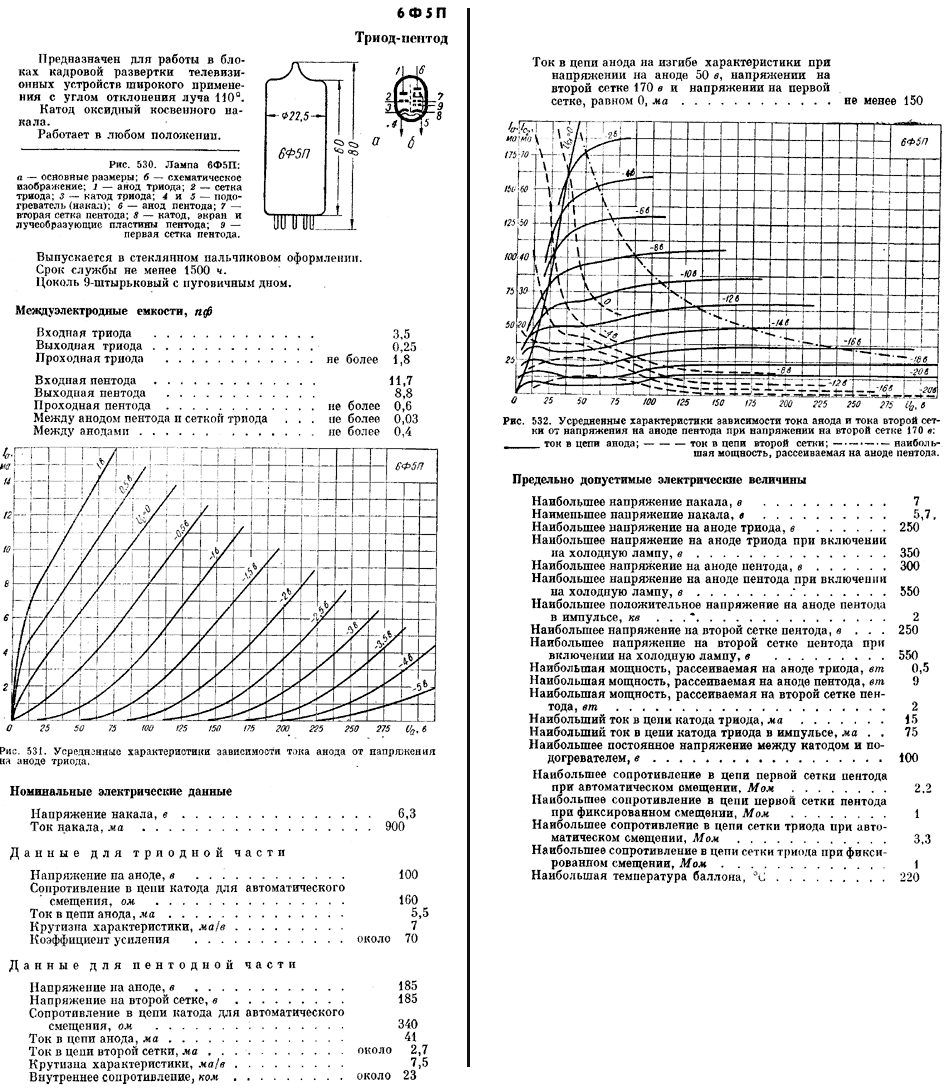

Основные технические характеристики 6Ф5П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 900 мА

Триодная часть:
Напряжение анода номинальное (постоянное) …… 100 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 5,5 мА
Ток катода предельный (среднее значение) …… 15 мА
Ток катода предельный (амплитуда импульса) …… 200 мА
Мощность, рассеиваемая анодом, предельная …… 0,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 7 мА/В
Коэффициент усиления …… около 70
Сопротивление в цепи катода для автоматического смещения …… 160 Ом
Сопротивление в цепи сетки предельное:
— при автоматическом смещении …… 3,3 МОм
— при фиксированном смещении …… 1 МОм
Емкость входная …… 3,5 пФ
Емкость выходная …… 0,25 пФ
Емкость проходная …… не более 1,8 пФ

Пентодная часть:
Напряжение анода номинальное (постоянное) …… 185 В
Напряжение анода предельное (постоянное) …… 300 В
Напряжение анода предельное (амплитуда импульса) …… 2 кВ
Ток анода …… 41 мА
Ток катода предельный …… 75 мА
Напряжение сетки второй номинальное (постоянное) …… 185 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй …… около 2,7 мА
Мощность, рассеиваемая анодом, предельная …… 9 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 2 Вт
Крутизна характеристики …… 7,5 мА/В
Внутреннее сопротивление …… около 23 кОм
Сопротивление в цепи катода для автоматического смещения …… 340 Ом
Сопротивление в цепи сетки первой предельное:
— при автоматическом смещении …… 2,2 МОм
— при фиксированном смещении …… 1 МОм
Емкость входная …… 11,7 пФ
Емкость выходная …… 8,8 пФ
Емкость проходная …… не более 0,6 пФ
Емкость между анодами …… не более 0,4 пФ
Оформление …… стеклянное миниатюрное.
