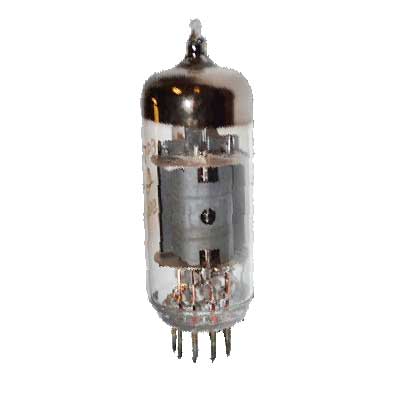

6Ф4П
(триод-пентод)

Назначение: работа в видеоусилителях и УНЧ (пентодная часть), в цепях АРУ и в
предварительных УНЧ телевизионных и радиовещательных приемников (триодная
часть).

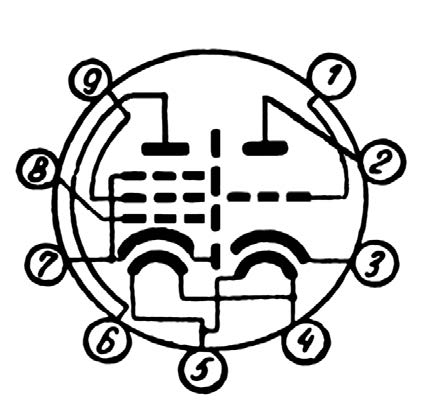

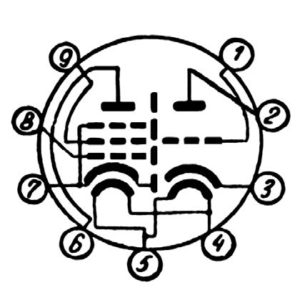

Габаритный чертеж и схема соединений электродов с внешними выводами лампы
6Ф4П.
1 — сетка три6f4p-schода;
2 — анод триода;
3 — катод триода;
4 — подогреватель;
5 — подогреватель;
6 — анод пентода;
7 — катод пентода, экран и сетка третья;
8 — сетка первая пентода;
9 — сетка вторая пентода.

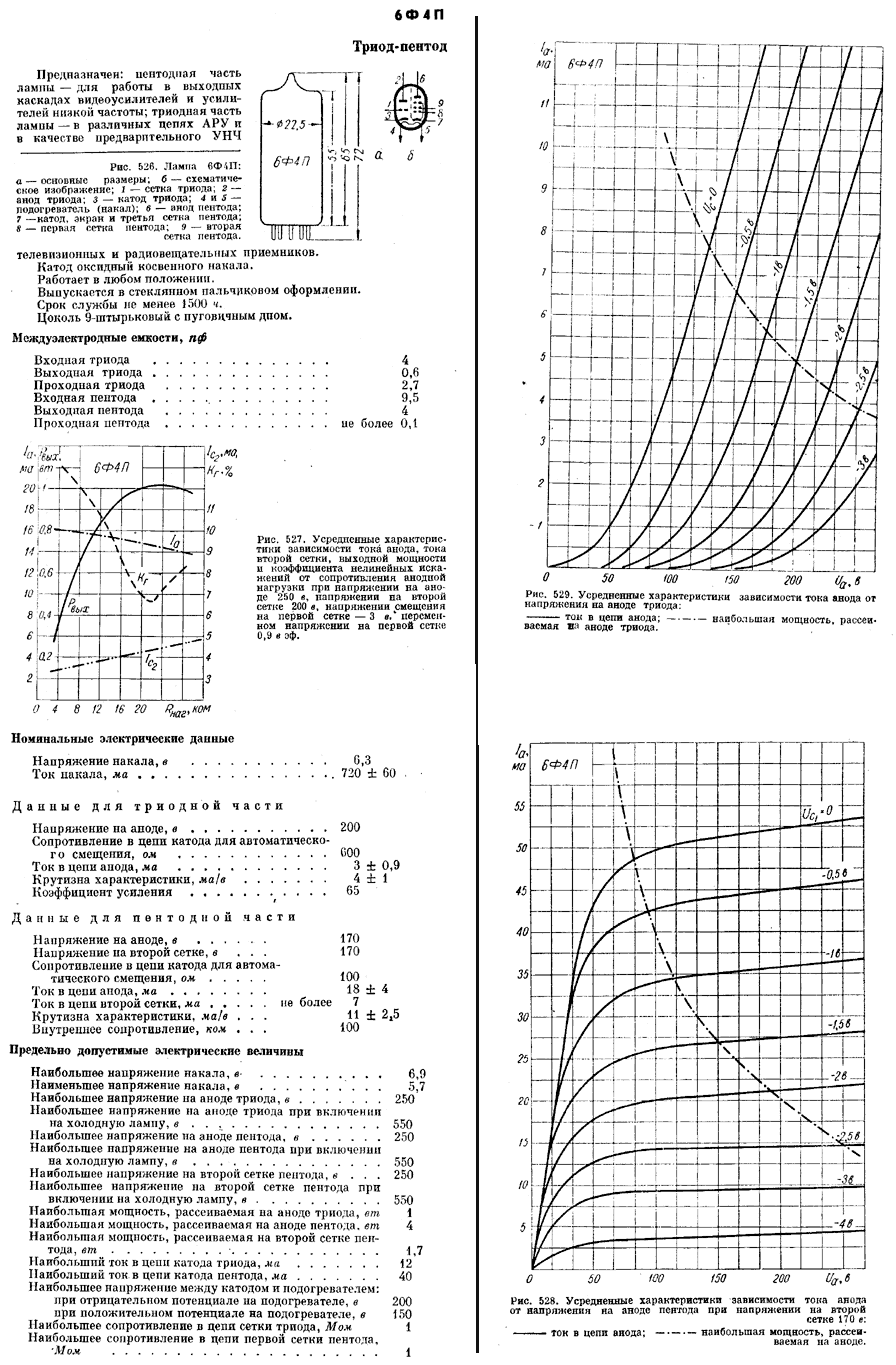

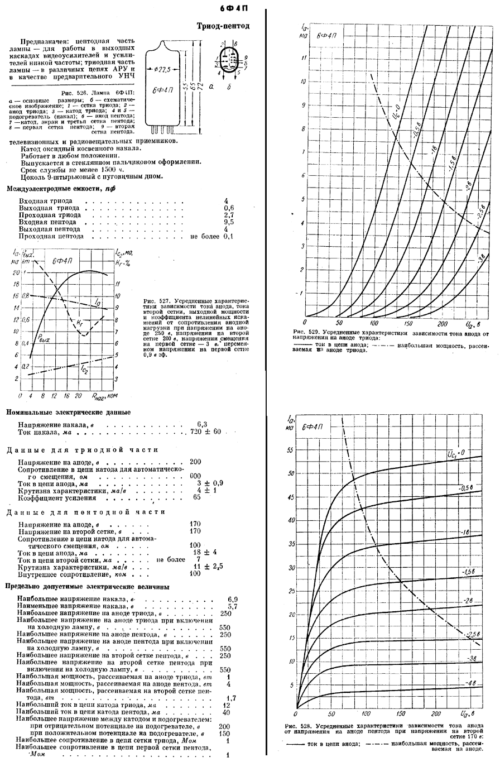

Основные данные
Напряжение накала 6,3 ± 0,6В
Ток накала 720 ± 60 мА
Триодная часть
Напряжение анода номинальное (постоянное) 200 В
Напряжение анода предельное (постоянное) 250 В
Напряжение анода предельное (постоянное) холодной лампы 550 В
Ток анода 3 ± 0,9 мА
Ток катода предельный 12 мА
Мощность, рассеиваемая анодом, предельная 1 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при положительном потенциале подогревателя 150 В
при отрицательном потенциале подогревателя 200 В
Крутизна характеристики 4 ± 1 мА/В
Коэффициент усиления 65
Сопротивление в цепи катода для автоматического смещения 600 Ом
Сопротивление в цепи сетки предельное 1 МОм
Емкость входная 4 пФ
Емкость выходная 0,6 пФ
Емкость проходная 2,7 пФ
Пентодная часть
Напряжение анода номинальное (постоянное) 170 В
Напряжение анода предельное (постоянное) 250 В
Напряжение анода предельное (постоянное) холодной лампы 550 В
Ток анода 18 ± 6 мА
Ток катода предельный 40 мА
Напряжение сетки второй номинальное (постоянное) 170 В
Напряжение сетки второй предельное (постоянное) 250 В
Напряжение сетки второй предельное (постоянное) холодной
лампы 550 В
Ток сетки второй 7 мА
Мощность, рассеиваемая анодом, предельная 4 Вт
Мощность, рассеиваемая сеткой второй, предельная 1,7 Вт
Крутизна характеристики 11 ± 9,5 мА/В
Внутреннее сопротивление 100 кОм
Сопротивление в цепи катода для автоматического смещения 100 Ом
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 9,5 пФ
Емкость выходная 4 пФ
Емкость проходная 0,1 пФ
Оформление — стеклянное миниатюрное
Масса 20 г
