6Ф3П триод-пентод

Назначение: усиление низкой частоты и работа в блоках кадровой развертки
телевизионных приемников.

Артикул: 6f3p Категории: , ,

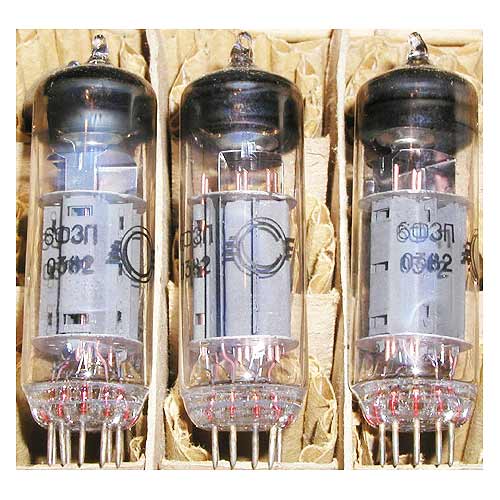

6Ф3П

триод-пентод

Назначение: усиление низкой частоты и работа в блоках кадровой развертки
телевизионных приемников.

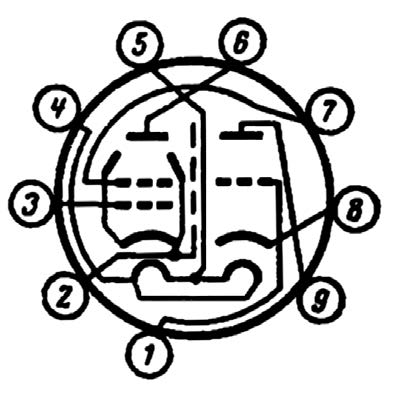

Габаритный чертеж и схема соединений электродов с внешними выводам лампы 6f3p-sch
6Ф3П.
1 — сетка триода;
2 — катод пентода, лучеобразующие пластины и
экран;
3 — сетка первая пентода;
4 — подогреватель;
5 — подогреватель;
6 — анод пентода;
7 — сетка вторая пентода;
8 — катод триода;
9 — анод триода.

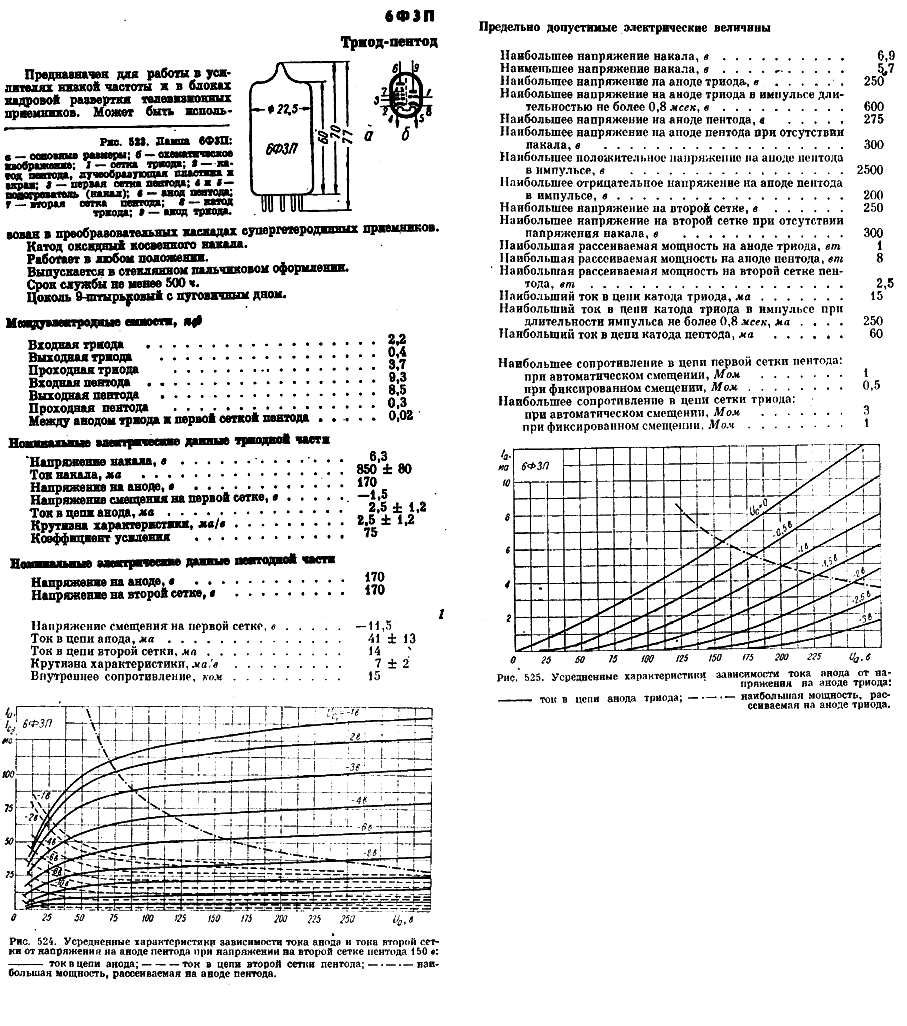

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 0,85 ± 0,08 А
Триодная часть
Напряжение анода номинальное (постоянное) 170 В
Напряжение анода предельное (постоянное) 250 В
Напряжение анода предельное (амплитуда импульса) (прим 1) 600 В
Ток анода 2,5 ± 1,2 мА
Ток катода предельный (среднее значение) 15 мА
Ток катода предельный (амплитуда импульса) (прим 1) 250 мА
Напряжение сетки (постоянное) Минус 1,5 В
Мощность, рассеиваемая анодом, предельная 1 Вт
Крутизна характеристики 2,5 ± 1,2 мА/В
Коэффициент усиления 75
Сопротивление в цепи сетки предельное:
при автоматическом смещении 3 МОм
при фиксированном смещении 1 МОм
Емкость входная 2,2 пФ
Емкость выходная 0,4 пФ
Емкость проходная 3,7 пФ
Пентодная часть
Напряжение анода номинальное (постоянное) 170 В
Напряжение анода предельное (постоянное) 275 В
Напряжение анода предельное (постоянное) холодной лампы 300 В
Напряжение анода наибольшее (амплитуда импульса) 2,5 кВ
Напряжение анода наименьшее (амплитуда импульса) Минус 200 В
Ток анода 41 ± 13 мА
Ток катода предельный 60 мА
Напряжение сетки первой (постоянное) Минус 11,5 В
Напряжение сетки второй номинальное (постоянное) 170 В
Напряжение сетки второй предельное (постоянное) 250 В
Напряжение сетки второй предельное (постоянное) холодной
лампы 300 В
Ток сетки второй 14 мА
Мощность, рассеиваемая анодом, предельная 8 Вт
Мощность, рассеиваемая сеткой второй, предельная 2,5 Вт
Крутизна характеристики 7 ± 2 мА/В
Внутреннее сопротивление 15 кОм
Выходная мощность при коэффициента нелинейных искажений
10% 3 Вт
Сопротивление в цепи сетки первой предельное:
при автоматическом смещении 1 МОм
при фиксированном смещении 0,5 МОм
Емкость входная 9,3 пФ
Емкость выходная 8,5 пФ
Емкость проходная 0,3 пФ
Емкость между анодом триода в сеткой первой пентода 0,02 пФ
Оформление — стеклянное миниатюрное
Масса 20 г
Прим 1. Наибольшая длительность импульса не должна превышать 4% периода, но
не более 0,8 мксек.
