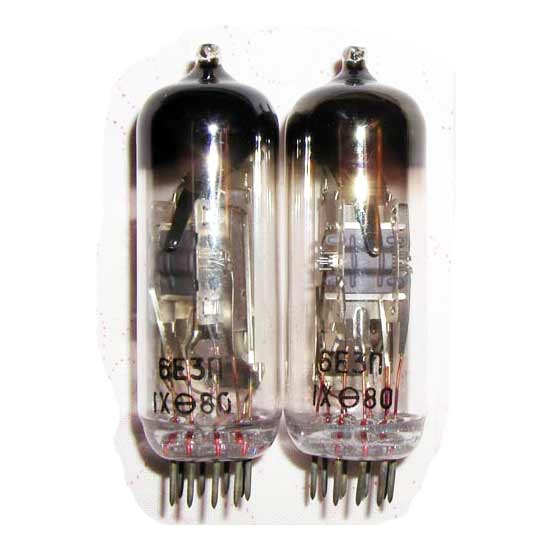

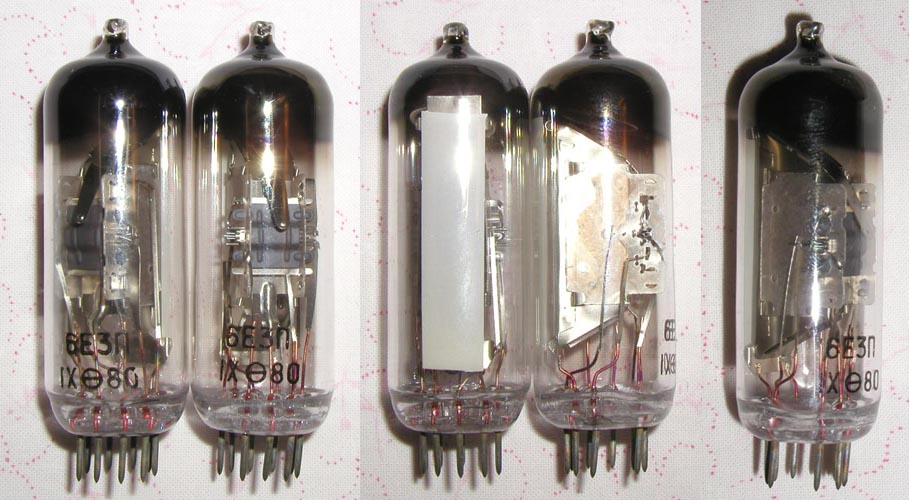

Электронно-световой индикатор 6Е3П
Предназначен для индикации уровня записи в стереофонических магнитофонах.

Артикул: 6e3p Категории: ,

6Е3П

Электронно-световой индикатор

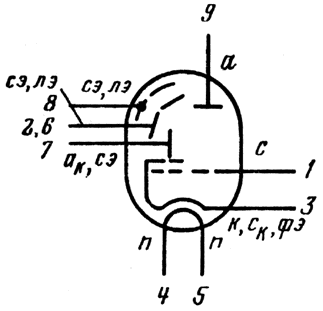

Обозначения:
а — анод, ак — анод кратера, с — сетка, ск — сетка кратера, сэ — светящийся экран, лэ — лучеобразующий экран, фэ — фокусирующий электрод, к — катод, п — подогреватель катода.

Электронно-световой индикатор.
Предназначен для индикации уровня записи в стереофонических магнитофонах.
Цвет свечения экрана — голубой.
Долговечность не менее 500 ч.
Масса не более 26 г.

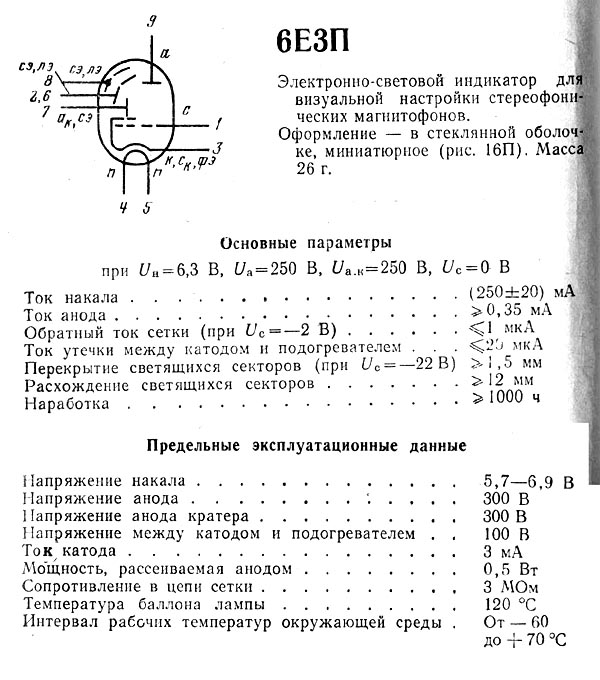

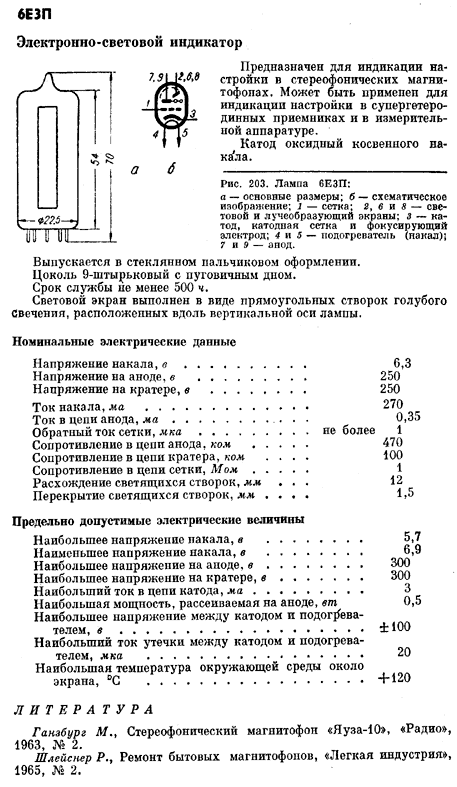

Основные технические характеристики 6Е3П:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 230
• Напряжение на аноде, В …… 250
• Напряжение на кратере, В …… 250
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 0,35

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 300
• Наибольший ток в цепи катода, мА …… 3
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,5
• Наибольшее сопротивление в цепи сетки, мОм …… 3
• Наибольшее напряжение на кратере, В …… 300
