6Д6А-В

60.00

Сверхминиатюрный диод 6Д6А-в с оксидным катодом косвенного накала повышенной надежности и механической прочности.
Предназначен для детектирования колебаний.

Артикул: 6d6av Категории: ,



6Д6А

Диод



Uобр Im, A Iв Cа-к
450 70 9 3
Сверхминиатюрный диод с оксидным катодом косвенного накала повышенной надежности и механической прочности.
Предназначен для детектирования колебаний.
Долговечность не менее 1500 ч.
Вес не более 2,5 г.

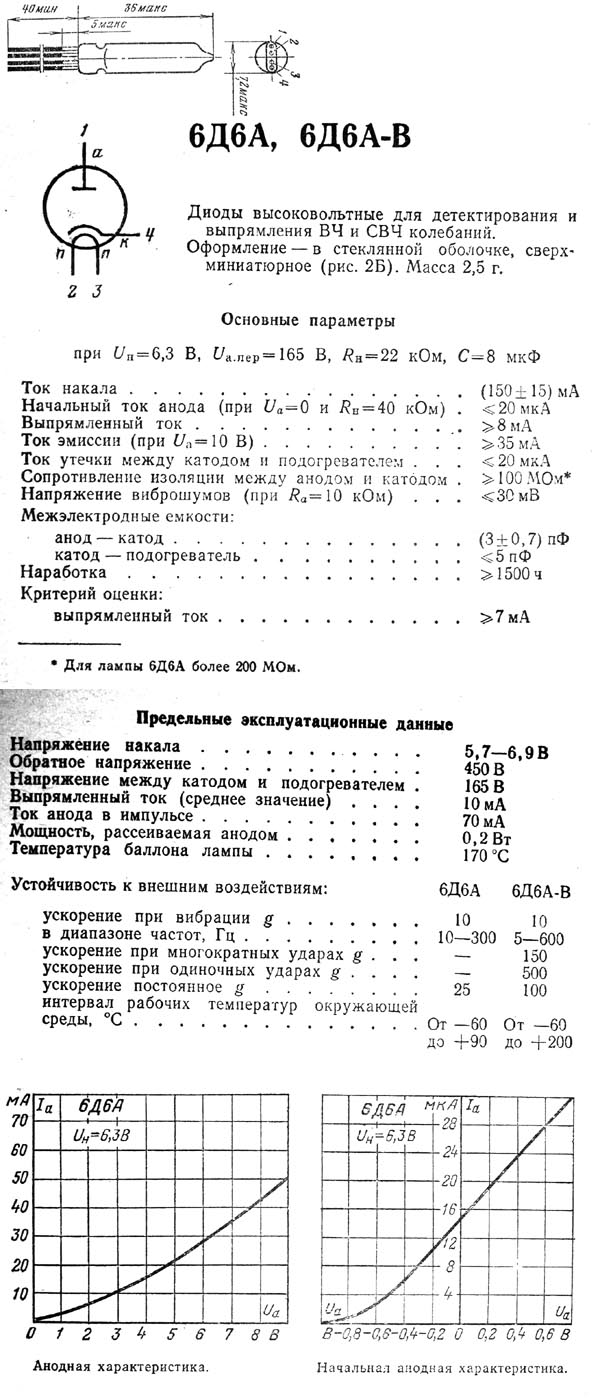

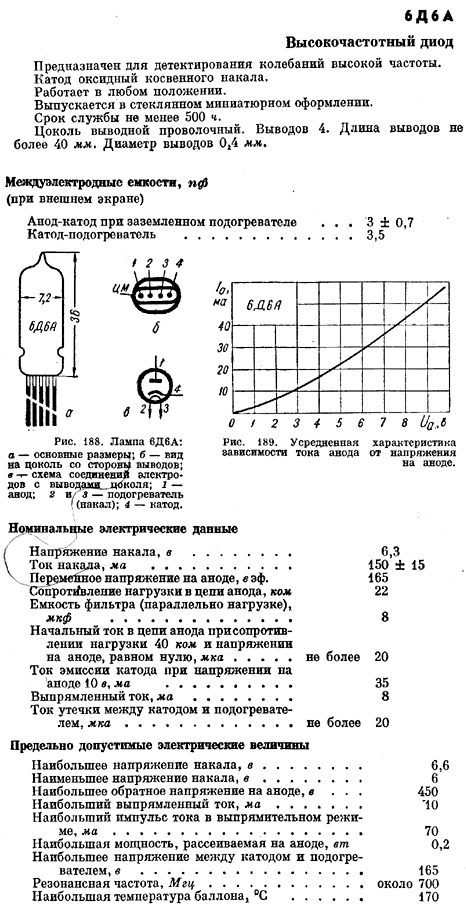

Основные технические характеристики 6Д6А-В:
Номинальные электрические данные:
Напряжение накала, В …… 6,3
Ток накала, мА …… 150 ± 15
Переменное напряжение на аноде, В …… 165
Сопротивление нагрузки в цепи анода, кОм …… 22
Емкость фильтра (параллельно нагрузке), мкФ …… 8
Ток эмиссии катода при напряжении на аноде 10В, мА …… 35
Выпрямленный ток, мА …… 8
Ток утечки между катодом и подогревателем, мкА …… не более 20

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В …… 6,6
Наименьшее напряжение накала, В …… 6
Наибольшее обратное напряжение на аноде, В …… 450
Наибольший выпрямленный ток, мА …… 10
Наибольший импульс тока в выпрямительном режиме, мА …… 70
Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,2
Наибольшее напряжение между катодом и подогревателем, В …… 165
Резонансная частота, МГц …… около 700
Наибольшая температура баллона, °С …… 170
