6Б8

240.00

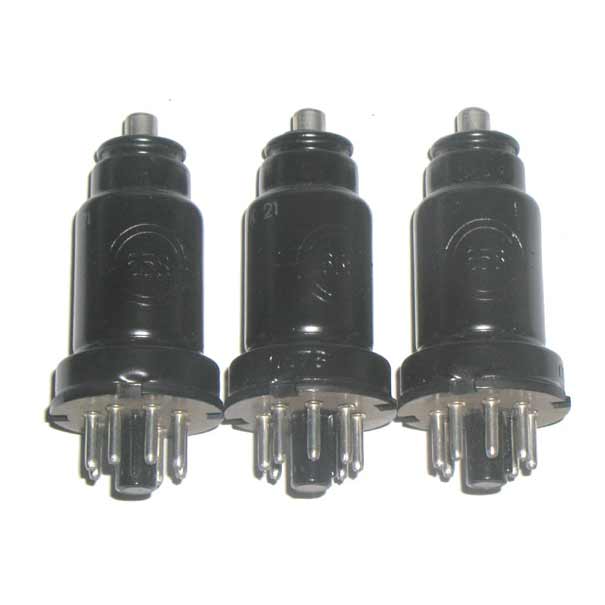

6Б8 двойной диод и пентод

Назначение: детектирование и усиление колебаний высокой частоты.

Артикул: 6b8 Категории: , ,

6Б8 двойной диод и пентод

6b8_cokol

Назначение: детектирование и усиление колебаний высокой частоты.

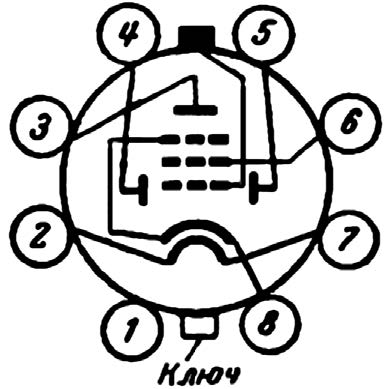

Габаритный чертеж и схема соединений электродов с внешними выводами лампы
6Б8.
1 — баллон;
2 — подогреватель;
3 — анод пентода;
4 — анод второго диода;
5 — анод первого диода;
6 — сетка вторая;
7 — подогреватель;
8 — катод и сетка третья.
Сетка первая соединена с выводом — колпачком.
Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 300 ± 25 мА
Напряжение анода пентода номинальное (постоянное) 250 В
Напряжение анода пентода предельное (постоянное) 275 В
Ток анода пентода 10 ± 2,7 мА
Ток анода пентода в начале характеристики (при напряжении
сетки первой минус 21 В) 70 мкА
Ток анода каждого диода (прим 1) 0,8 мА
Ток каждого диода, выпрямленный предельный (среднее
значение) 1 мА
Напряжение сетки первой номинальное (постоянное) Минус 3 В
Напряжение сетки второй номинальное (постоянное) 125 В
Напряжение сетки второй предельное (постоянное) 140 В
Ток сетки второй 2,45 ± 0,75 мА
Напряжение между катодом и подогревателем
предельное (постоянное) 100 В
Крутизна характеристики пентода 1,65 ± 0,35 мА/В
Емкость входная 5,7 ± 1 пФ
Емкость выходная 7,5 ±1,5 пФ
Емкость проходная 0,005 пФ
Оформление — металлическое с октальным цоколем
Масса 44 г
Прим 1. При напряжении анода диода 10 В.
Источники:
1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,
1969, 296 стр.
