6Э5П

Высокочастотный тетрод

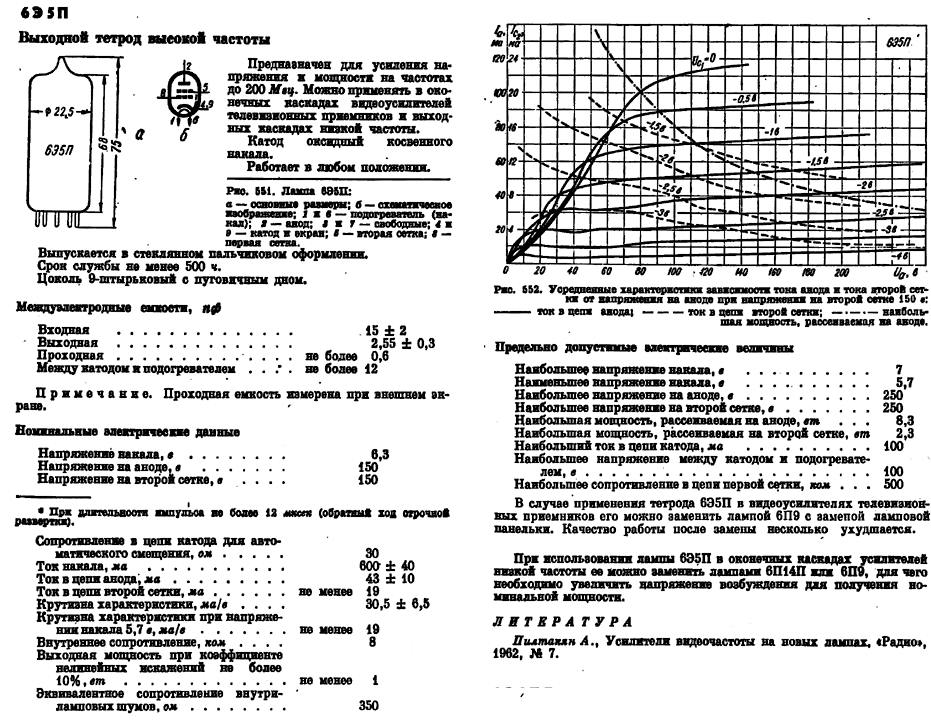

Схема соединения электродов лампы 6Э5П со штырьками: 1 и 6 — подогреватель (накал); 2 — анод; 3 и 7 — свободные; 4 и 9 — катод и экран; 5 — вторая сетка; 8 — первая сетка.

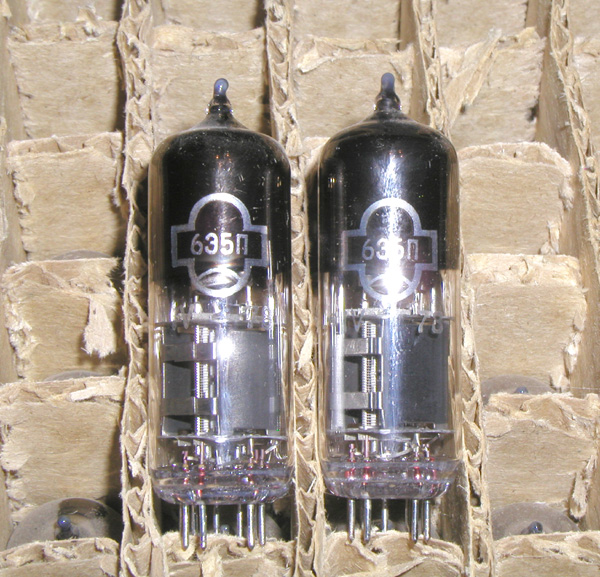

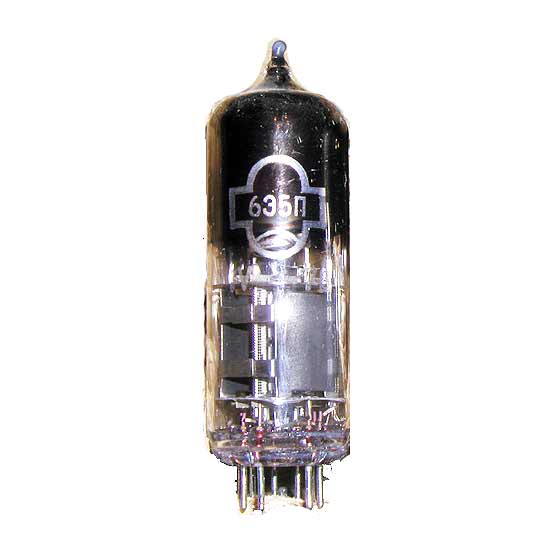

Выходной высокочастотный тетрод повышенной надежности.
Предназначен для широкополосного усиления напряжения и мощности высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 500 ч.
Масса не более 20 г.
Раположение штырьков РШ8.

Основные технические характеристики 6Э5П:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,7
• Ток накала, мА …… 600 ±40
• Напряжение на аноде, В …… 150
• Напряжение на второй сетке, В …… 150
• Сопротивление в цепи катода, Ом …… 30
• Ток в цепи анода, мА …… 43 ±10
• Ток в цепи второй сетки, мА …… не более 14
• Крутизна характеристики, мА/В …… 30,5
• Внутреннее сопротивление, Ом ….. 8
• Эквивалентное сопротивление шумов, Ом ….. 350

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на второй сетке, В ……. 250
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 8,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 2,3
• Наибольший ток в цепи катода, мА …… 100
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,5
