6А4П



Гептод-преобразователь

 Обозначения:а₁ — анод первый, а₂ — анод второй, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, с₄ — сетка четвертая, с₅ — сетка пятая, к — катод, п — подогреватель катода.

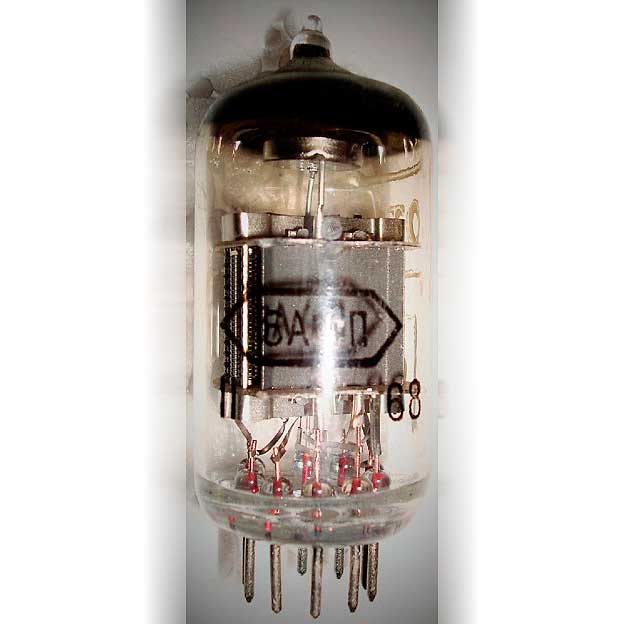

Лампа 6А4П

(гептод-преобразователь)

Назначение: работа в импульсных схемах.

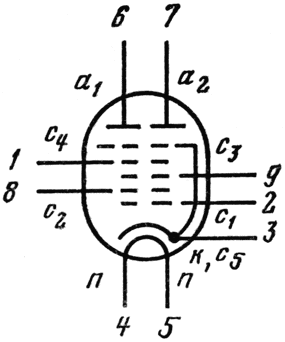

Габаритный чертеж и схема соединений электродов с внешними выводами лампы

6А4П.

1 — сетка четвертая;

2 — сетка первая;

3 — катод и сетка пятая;

4 — подогреватель;

5 — подогреватель;

6 — анод первый;

7 — анод второй;

8 — сетка вторая;

9 — сетка третья.

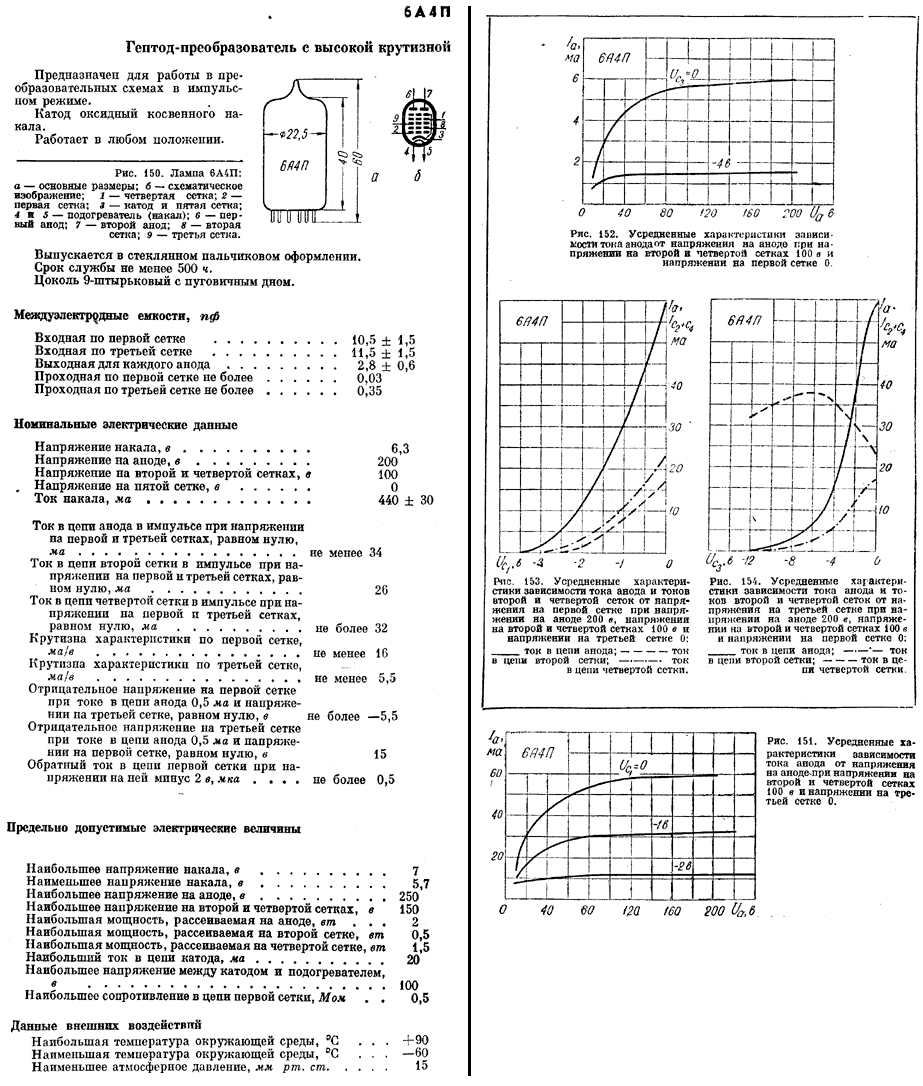

Основные данные

Напряжение накала

6,3 ± 0,6 В

Ток накала

440 ± 30 мА

Напряжение анода номинальное (постоянное)

200 В

Напряжение анода предельное (постоянное)

250 В

Ток анода (амплитуда импульса)

34 мА

Ток катода предельный

20 мА

Напряжение сетки первой номинальное (постоянное)

Минус 10 В

Напряжение сетки первой номинальное (амплитуда импульса) 10 В

Обратный ток сетки первой (прим 1)

0,5 мкА

Напряжение сеток второй и четвертой номинальное (пост)

100 В

Напряжение сеток второй и четвертой предельное (постоянное) 150 В

Ток сетки второй (амплитуда импульса)

26 мА

Ток сетки четвертой (амплитуда импульса)

32 мА

Напряжение сетки третьей номинальное (постоянное)

0 В

Напряжение между катодом и подогревателем предельное

(постоянное)

100 В

Мощность, рассеиваемая анодом, предельная

2 Вт

Мощность, рассеиваемая сеткой второй, предельная

0,5 Вт

Мощность, рассеиваемая сеткой четвертой, предельная

1,5 Вт

Крутизна характеристики по сетке первой (прим 2)

16 мА/В

Крутизна характеристики по сетке третьей (прим 3)

5,5 мА/В

Напряжение отсечки тока анода по сетке первой при токе анода

0,5 мА

Минус 5,5 В

Напряжение отсечки тока анода по сетке третьей при токе анода

0,5 мА

Минус 15 В

Емкость входная (сетка первая – катод)

10,5 ± 1,5 пФ

Емкость входная (сетка третья – катод)

11,5 ± 1,5 пФ

Емкость выходная (для каждого анода)

28 ± 0,6 пФ

Емкость проходная (сетка первая – анод)

0,03 пФ

Емкость проходная (сетка третья – анод)

0,35 пФ

Емкость между анодами

0,26 пФ

Емкость между сетками первой и третьей

0,25 пФ

Емкость между катодом и подогревателем

6 ± 2 пФ

Сопротивление в цепи сетки первой предельное

0,5 МОм

Оформление — стеклянное миниатюрное

Масса

15 г

Прим 1. При напряжении сетки первой минус 2 В, напряжении сетки первой

(амплитуда импульса) 0 В и сопротивлении в цепи сетки первой 0,5 МОм.

Прим 2. При напряжении сетки первой минус 11 В.

Прим 3. При напряжении сетки третьей минус 3 В.

Источники:

1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,

1969, 296 стр.
