6А3П Лучевая лампа с двойным управлением.

Назначение: работа в амплитудных ограничителях, детекторах частотно- и фазомодулированных колебаний и каскадах совпадений.



Артикул: 6a3p Категории: ,





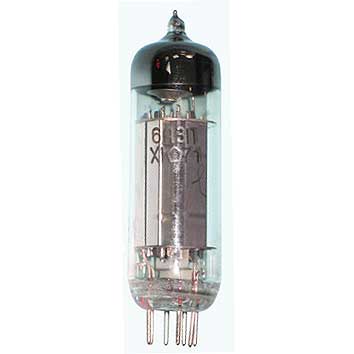

6А3П



Лучевая лампа с двойным управлением

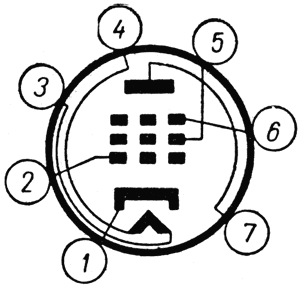

Схема соединения электродов лампы 6А3П со штырьками: 1 — катод; 2 — первая сетка (управляющая); 3 и 4 — подогреватель (накал); 5 — вторая сетка; 6 — третья сетка; 7 — анод.

Назначение: работа в амплитудных ограничителях, детекторах частотно- и фазомодулированных колебаний и каскадах совпадений.

Габаритный чертеж и схема соединений электродов с внешними

выводами лампы 6А3П.

1 — катод, фокусирующий электрод первый,

фокусирующий электрод второй и экран анода;

2 — сетка первая;

3 — подогреватель;

4 — подогреватель;

5 — ускоритель и сетка вторая;

6 — сетка третья;

7 — анод.

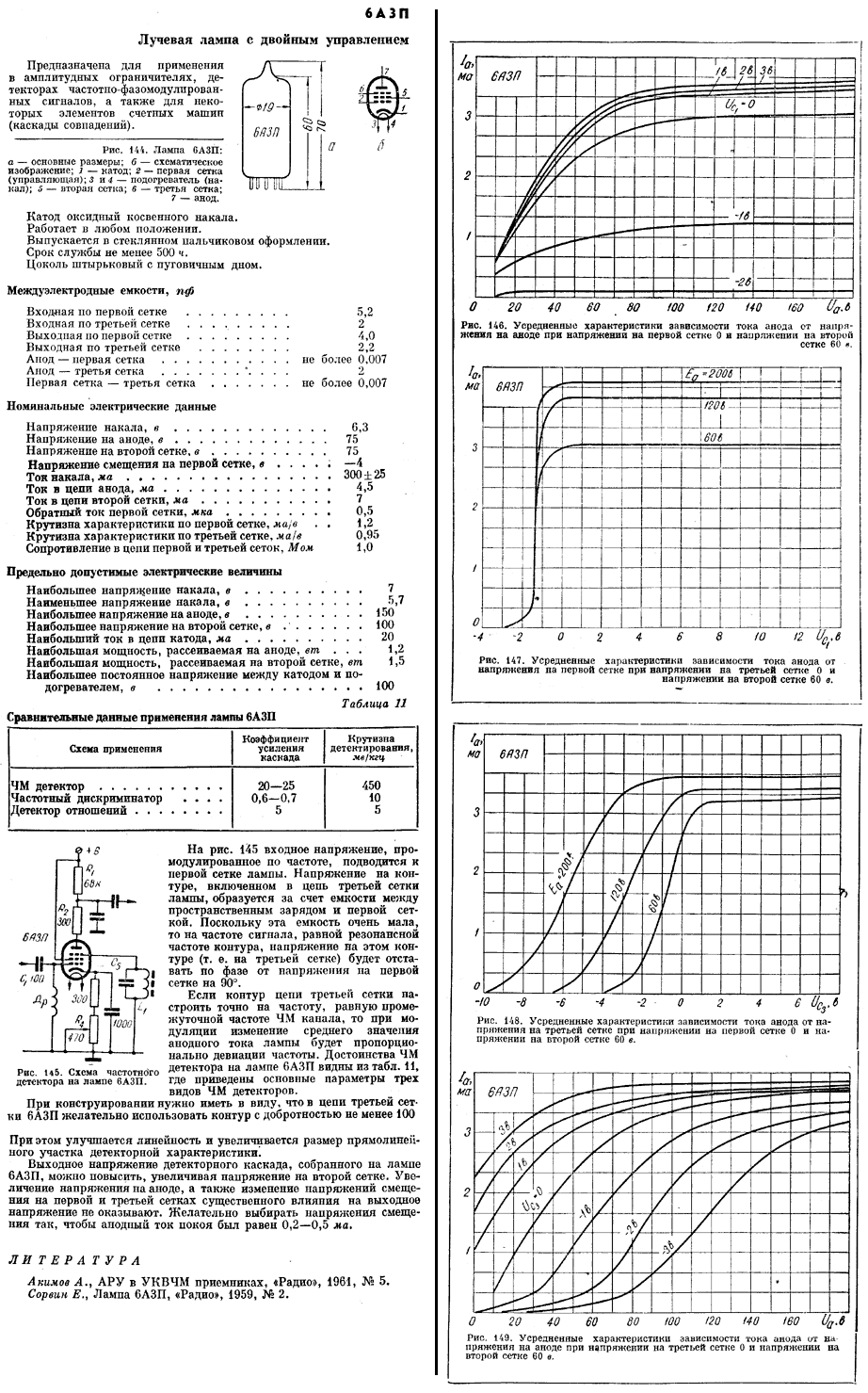

Основные данные

Напряжение накала 6,3 ± 0,6 В

Ток накала 295 ± 25 мА

Напряжение анода номинальное (постоянное) 75 В

Напряжение анода предельное (постоянное) 150 В

Ток анода (прим 1, 2) 5,4 ± 1,6 мА

Ток катода предельный 20 мА

Напряжение отсечки тока анода:

по сетке первой (прим 2, 3) Минус 2,75 ± 0,75 В

по сетке третьей (прим 1, 3) Минус 3,0 ± 0,75 В

Напряжение ускорителя и сетки второй номинальное

(постоянное) 75 В

Напряжение ускорителя и сетки второй предельное (постоянное)100 В

Ток ускорителя (прим 1, 2) 80 мА

Напряжение сетки первой, соответствующее половине тока

анода Минус 1,75 ± 0,55 В

Ток сетки первой (прим 4) 650 мкА (не более

1000 мкА)

Обратный ток сетки первой (прим 2, 6) 0,25 мкА

Напряжение сетки третьей, соответствующее половине тока

анода 0,85 ± 0,75 В

Ток сетки третьей (прим 4) 400 мкА (не более

750 мкА)

Средняя крутизна характеристики (прим 5):

по сетке первой (прим 5) 1,2 мА/В

по сетке третьей (прим 1) 0,95 мА/В

Мощность, рассеиваемая анодом, предельная 1,2 Вт

Мощность, рассеиваемая ускорителем, предельная 1,5 Вт

Напряжение между катодом к подогревателем

предельное постоянное 100 В

Емкость входная по сетке первой 3,6 — 5,6 пФ

Емкость входная по сетке третьей 1,3 — 2,0 пФ

Емкость выходная по сетке первой 3,4 — 4,8 пФ

Емкость выходная по сетке третьей 1,8 — 2,8 пФ

Емкость проходная (сетка первая — анод) 0,007 пФ

Емкость проходная (сетка третья — анод) 2,0 пФ

Емкость сетка первая — сетка третья 0,007 пФ

Рекомендуемый режим работы в схеме частотного детектирования

Напряжение питания анода (постоянное) 200 В

Напряжение питания ускорителя (постоянное) 60 В

Амплитуда сигнала на входе 2 В

Амплитуда сигнала на выходе Не более 50 В

Крутизна детектирования 450 мВ/МГц

Начальный ток анода 0,5 мА

Оформление — стеклянное миниатюрное

Масса 17 г

Прим 1. При напряжении сетки первой 4 В.

Прим 2. При напряжении сетки третьей 4 В.

Прим 3. При токе анода 100 мкА.

Прим 4. При напряжении сеток первой и третьей 30 В.

Прим 6. При напряжении сетки первой минус 10 В и сопротивлении в ее цепи 0,5

МОм.

Источники:

1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,

1969, 296 стр.
