6А10с гептод-преобразователь

Назначение: преобразование частоты.



Артикул: 6a10s Категории: ,



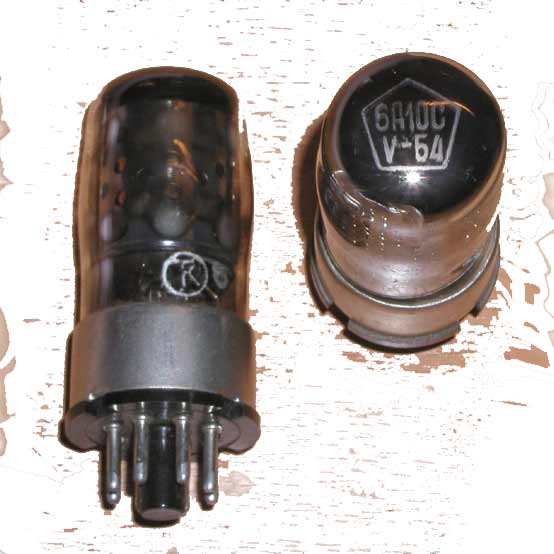

6А10С



Гептод-преобразователь



Sп Sг Ri Cвх Cвых Cпр
0.45 4.7 300 9 10 0.13

Назначение: преобразование частоты.

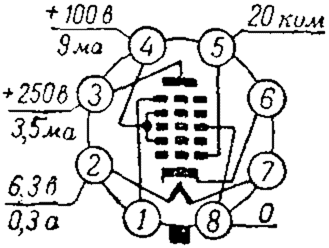

Габаритный чертеж и схема соединений электродов с внешними выводами лампы

6А10С.

1 — внутренний экран и сетка пятая;

2 — подогреватель;

3 — анод;

4 — сетки вторая и четвертая;

5 — сетка первая;

6 — катод;

7 — подогреватель;

8 — сетка третья.

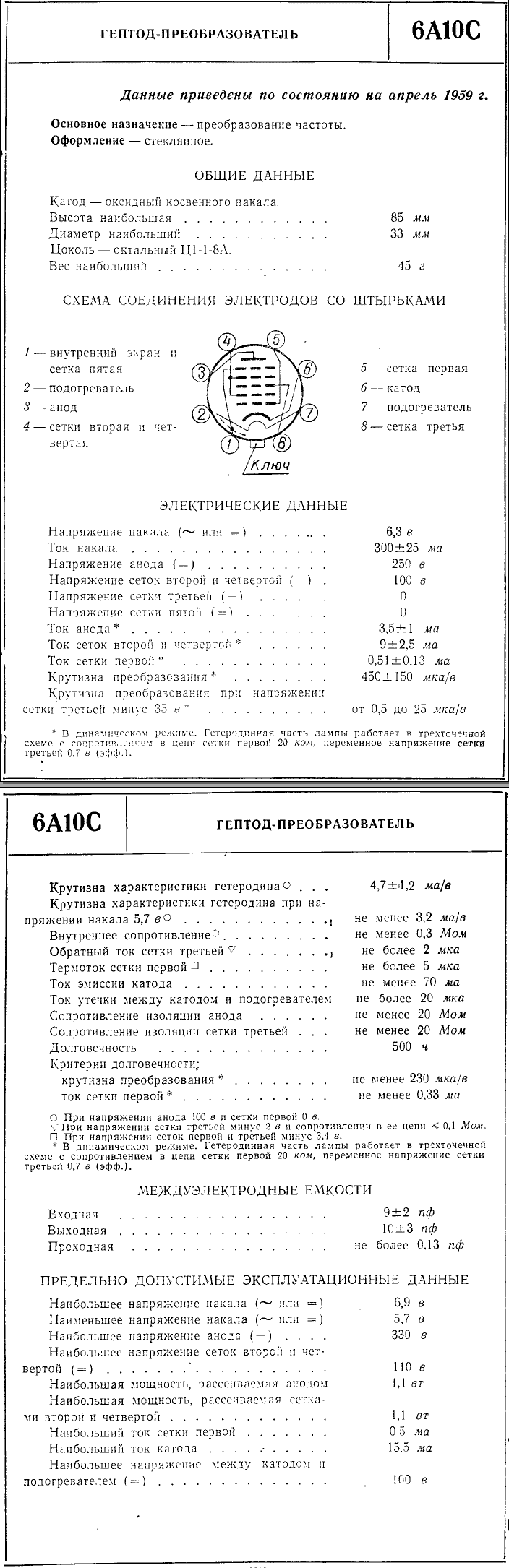

Основные данные

Напряжение накала 6,3 ± 0,6 В

Ток накала 300 ± 25 мА

Напряжение анода номинальное (постоянное) 250 В

Напряжение анода предельное (постоянное) 330 В

Ток анода (прим 1) 3,5 ± 1 мА

Ток катода предельный 15,5 мА

Ток сетки первой (прим 1) 0,51 ± 0,13 мА

Напряжение сеток второй и четвертой номинальное (пост.) 100 В

Напряжение сеток второй и четвертой предельное (постоянное) 110 В

Ток сеток второй и четвертой (прим 1) 9 ± 2,5 мА

Напряжение сеток третьей и пятой (постоянное) 0 В

Обратный ток сетки третьей (прим 2) 2 мкА

Мощность, рассеиваемая анодом, предельная 1,1 Вт

Мощность, рассеиваемая сетками второй и четвертой,

предельная 1,3 Вт

Напряжение между катодом и подогревателем предельное

(постоянное) 100 В

Крутизна преобразования (прим 1) 450 ± 150 мкА/В

Крутизна характеристики гетеродина (прим 3) 4,7 ± 1,2 мА/В

Внутреннее сопротивление (прим 3) 0,3 МОм

Емкость входная 9 ± 2 пФ

Емкость выходная 10 ± 3 пФ

Емкость проходная 0,13 пФ

Оформление — стеклянное с октальным цоколем

Масса 42 г

Прим 1. В динамической режиме. Гетеродинная часть лампы работает в

трехточечной схеме с сопротивлением в цепи сетки первой 20 кОм и напряжении

сетки третьей 0,7 В (действующее значение).

Прим 2. При напряжении сетки третьей минус 2 В и сопротивлении в ее цепи не

более 0,1 МОм.

Прим 3. При напряжениях анода 100 В и сетки первой 0 В.

Источники:

1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,

1969, 296 стр.
