5Ц9С

300.00

Кенотрон 5Ц9С предназначен для выпрямления переменного напряжения тока промышленной частоты.

5Ц9С

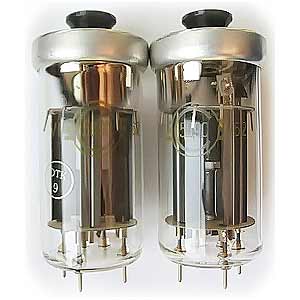

Кенотрон

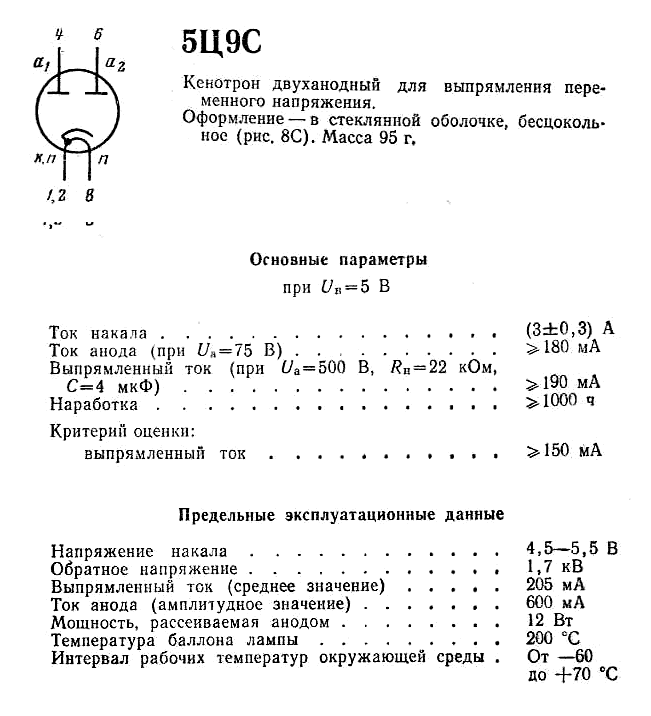

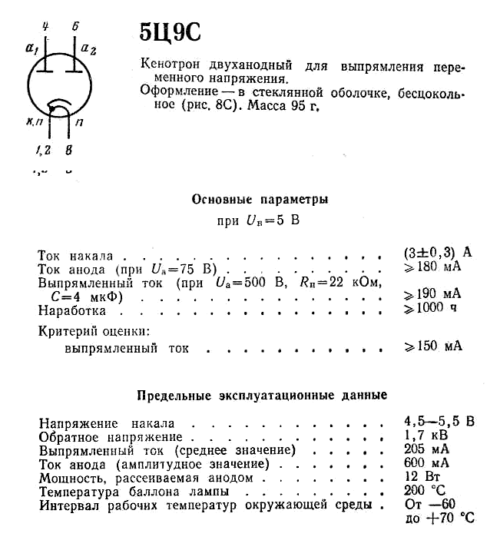

Схема соединения электродов лампы 5Ц9С со штырьками: 1 — подогреватель (накал); 2 и 3 — подогреватель (накал) и катод; 4 — анод первого диода; 5 — анод второго диода.

(двуханодный кенотрон)

Основные размеры лампы 5Ц9С

Основные размеры лампы 5Ц9С.

Общие данные

Кенотрон 5Ц9С предназначен для выпрямления переменного напряжения промышленной частоты.
Применяется в выпрямительных устройствах специальной и измерительной аппаратуры.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Выводы электродов штырьковые. Штырьков 5. Первый штырек находится против стеклянного выступа на баллоне.

Номинальные электрические данные

Напряжение накала, В 5
Переменное эффективное напряжение вторичной обмотки трансформатора, В 2 х 500
Сопротивление в цепи анода, Ом 2200
Емкость фильтра, мкФ 4
Ток накала, А 3
Выпрямленный ток, мА 190

Предельно допустимые электрические величины

Наибольшее напряжение накала, В 5.5
Наименьшее напряжение накала, В 4.5
Наибольшая амплитуда обратного напряжения на аноде, В 1700
Наибольшая амплитуда тока анода, мА 600
Наибольший ток анода в момент включения, А 3
Наибольший выпрямленный ток, мА 205
Наибольшая мощность, рассеиваемая на аноде, Вт 12

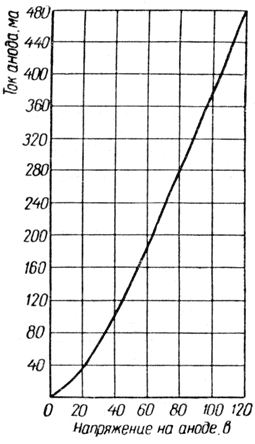

Характеристика зависимости тока анода каждого диода от напряжения на аноде

Характеристика зависимости тока анода каждого диода от напряжения на аноде
