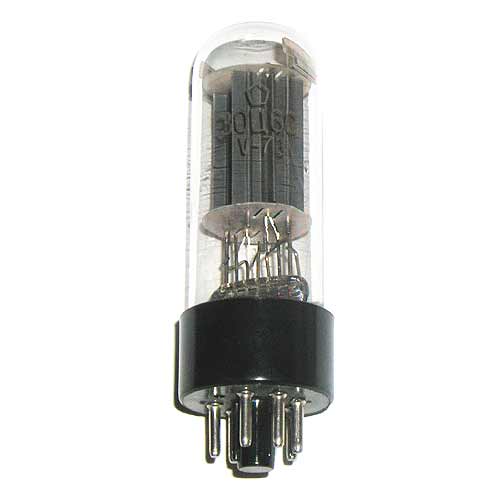

30Ц6С

двуханодный кенотрон с отдельными катодами
Назначение: выпрямления переменного тока в бестрансформаторных схемах.

Артикул: 30c6s Категории: , ,

Скачать полную тех. документацию в формате PDF 30c6s.pdf

30Ц6С

двуханодный кенотрон с отдельными катодами

Назначение: выпрямления переменного тока в бестрансформаторных схемах.

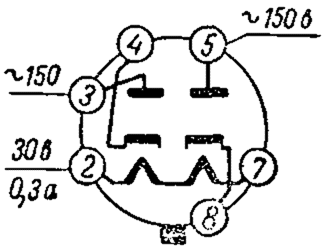

Cхема соединений электродов с внешними
выводами лампы 30Ц6С.
1 — отсутствует;
2 — подогреватель;
3 — анод первого диода;
4 — катод первого диода;
5 — анод второго диода;
6 — отсутствует;
7 — подогреватель;
8 — катод первого диода.


Uобр Im Iв
500 500 120

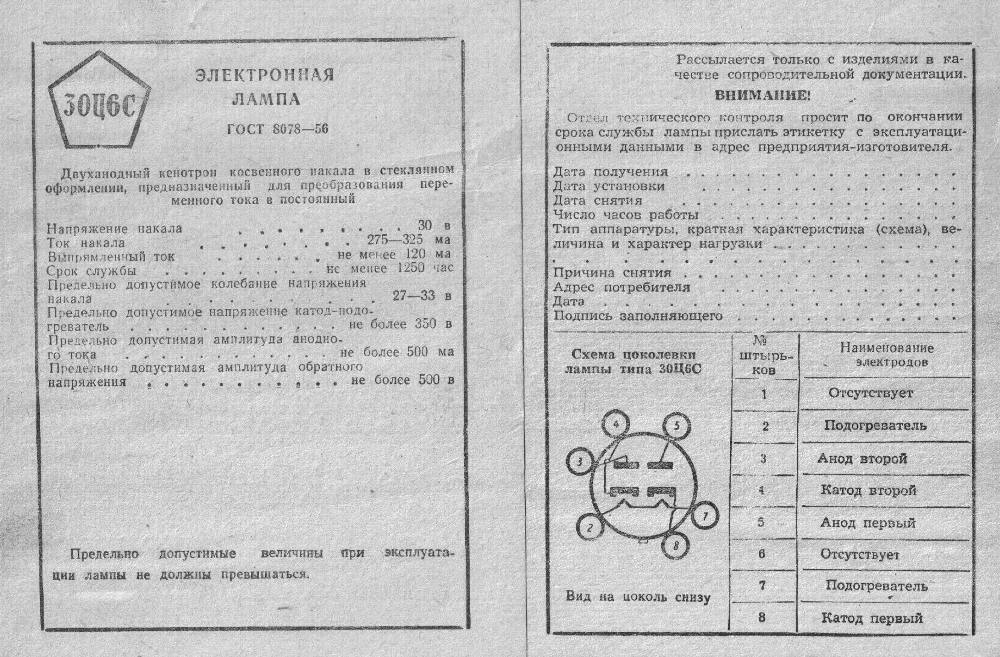

Основные данные
Напряжение накала 30 ± 3 В
Ток накала 300 ± 25 мА
Выпрямленный ток (прим 1) (для каждого диода), не менее 120 мА
Выпрямленный ток при U н = 27 В (для каждого диода), не менее 100 мА
Напряжение вторичной обмотки трансформатора (действующее
значение) 2х150 В
Максимальное напряжение вторичной обмотки трансформатора 2х250 В
Емкость фильтра 16 мкФ
Сопротивление в цепи анода 1,05 кОм
Критерий долговечности:
выпрямленный ток, не менее 96 мА
Ток анода предельный (амплитудное значение) 500 мА
Ток эмиссии каждого катода (при U а = 30 В) 170 мА
Напряжение анода обратное предельное (амплитудное значение) 500 В
Наибольшее напряжение между катодом и подогревателем 350 В
Сопротивление изоляции каждого анода, не менее 20 МОм
Внутреннее сопротивление (каждого диода) 200 Ом
Катод — оксидный косвенного накала
Оформление — стеклянное с октальным цоколем
Монтаж — в любом положении
Масса 55 г
Условия работы:
температура от -60 до +70° С
относительная влажность 95-98 % при температуре +20°С
механические вибрационные нагрузки до 2,5 g
Гарантированная долговечность 500 часов
Прим 1. При напряжении анода 150 В (действующее значение), сопротивлении цепи
анода 1,05 кОм, емкости в цепи анода 16 мкФ.
