2П2П

140.00

Выходной лучевой тетрод.
Назначение: усиление колебаний низкой частоты.

Артикул: 2p2p Категории: ,

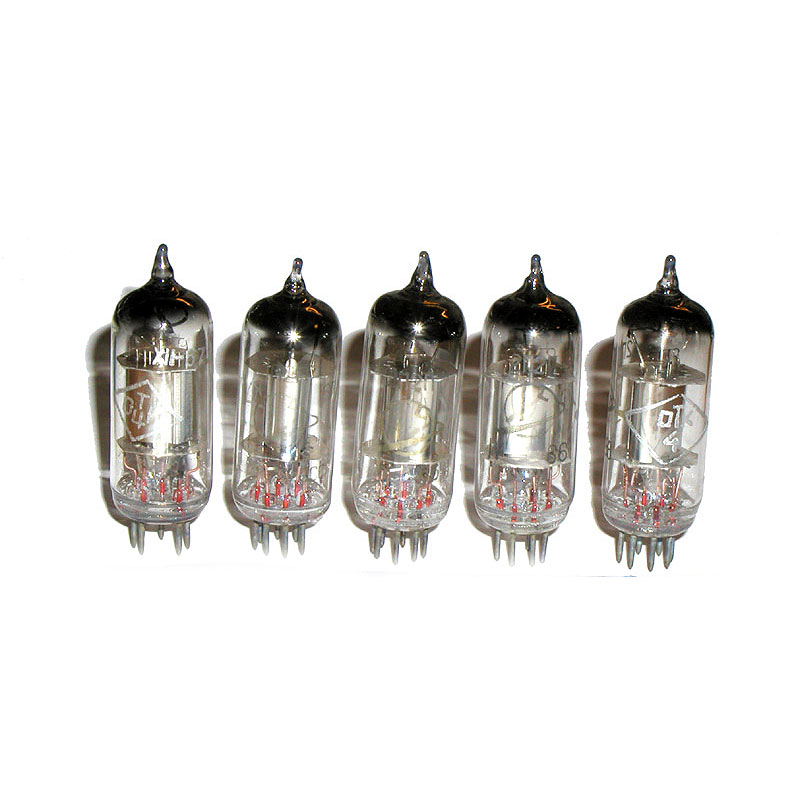

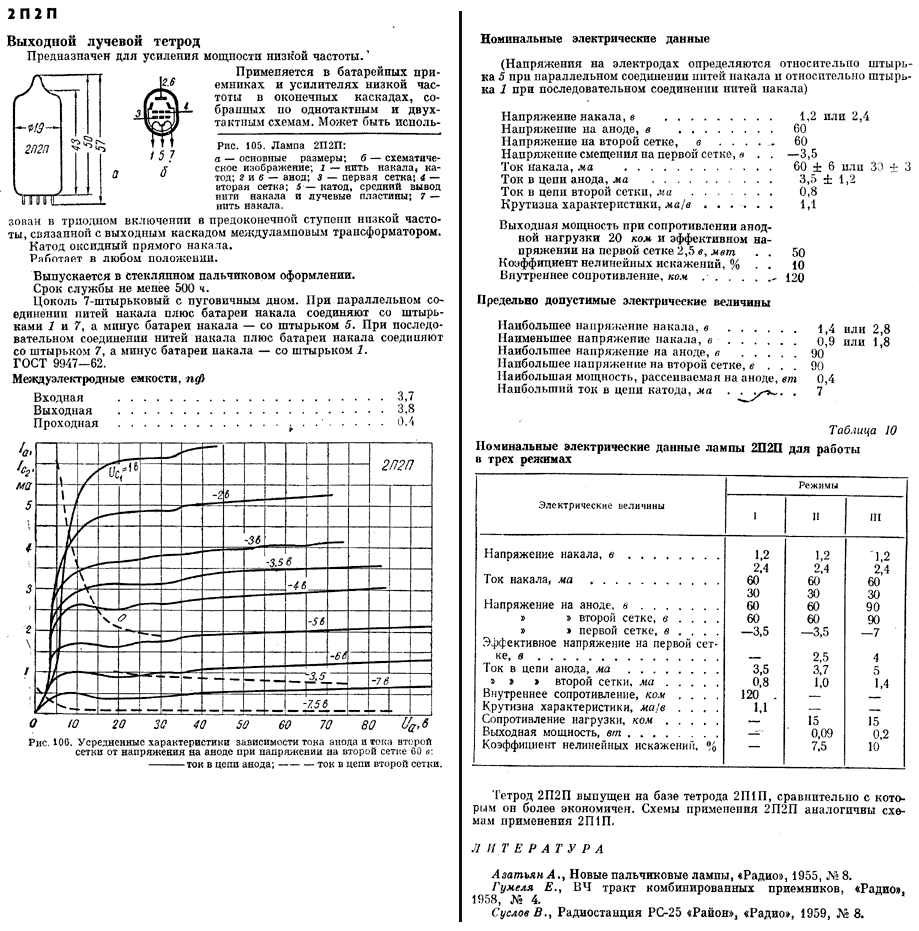

2П2П



Выходной лучевой тетрод

Назначение: усиление колебаний низкой частоты.



S Ri Rа Pа Pвых
15 0.4 0.2

 Основные данные
Напряжение накала номинальное при параллельном включении подогревателей 1,2 (0,9 – min, 1,4 – max) В
Напряжение накала номинальное при последовательном включении подогревателей 2,4 (1,8 – min, 2,8 – max) В
Ток накала при параллельном включении подогревателей 60 ± 6 мА
Ток накала при последовательном включении подогревателей 30 ± 3 мА
Напряжение анода номинальное (постоянное) 60 В
Напряжение анода предельное (постоянное) 90 В
Ток анода 3,5 ± 1,2 мА
Напряжение сетки первой (постоянное) Минус 3,5 В
Напряжение сетки второй номинальное (постоянное) 60 В
Напряжение сетки второй предельное (постоянное) 90 В
Ток сетки второй 0,8 мА (не более 1,2 мА)
Ток катода предельный (среднее значение) 7 мА
Ток катода предельный (пиковое значение) 10 мА
Мощность, рассеиваемая анодом, предельная 0,4 Вт
Напряжение источника питания анода и сетки второй предельное 250 В
Крутизна характеристики 1,1 мА/В (не менее 0,9 мА/В)
Внутреннее сопротивление 120 кОм
Выходная мощность (прим 1) 75 мВт (не менее 50 мВт)
Выходная мощность (прим 2) 190 мВт
Коэффициент нелинейных искажений (прим 3) 10%
Сопротивление в цепи сетки первой предельное 2 МОм
Емкость входная 3,7 пФ
Емкость выходная 3,8 пФ
Емкость проходная 0,4 пФ

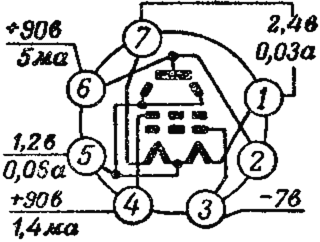

Рекомендуемые режимы работы    Режим 1    Режим 2
Напряжение анода и сетки второй (постоянное), В   60    90
Ток анода, мА                                                                        3,7    5
Напряжение сетки первой (постоянное), В                 -3,5    -7
Напряжение сетки первой (действующее значение), В 2,5     3,7
Сопротивление анодной нагрузки, кОм                           15         15
Ток сетки второй, мА                                                            1,0       1,4
Выходная мощность, мВт                                                    90       200
Коэффициент нелинейных искажений, %                     7,5              10
Оформление — стеклянное миниатюрное
Масса 10 г
Прим 1. При переменном напряжении сетки первой 2,5 В (действующее значение) и
сопротивлении анодной нагрузки 20 кОм.
Прим 2. При напряжении анода 90 В, напряжении сетки второй 90 В, напряжении
сетки первой минус 7 В, переменном напряжении сетки первой 3,7 В (действующее
значение) и сопротивлении анодной нагрузки 15 кОм.
Прим 3. При выходной мощности 50 мВт.
