2П1П

140.00

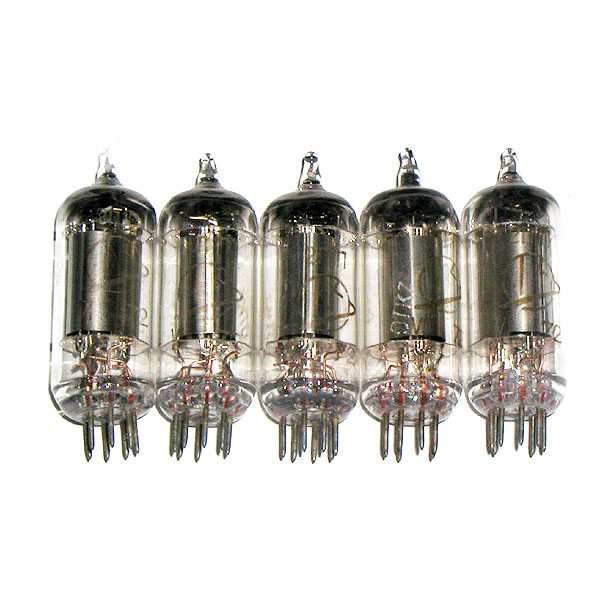

Миниатюрный выходной лучевой тетрод.
Предназначен для усиления мощности низкой частоты.

Артикул: 2p1p Категории: ,

2П1П

Выходной лучевой тетрод



S Ri Rа Pа Pвых
2 100 10 0.85 0.21

Миниатюрный выходной лучевой тетрод.
Предназначен для усиления мощности низкой частоты.
Долговечность не менее 1000 ч.
Масса не более 10 г.

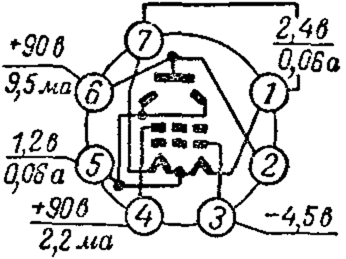

Основные технические характеристики на 2П1П:
Напряжение накала номинальное при параллельном включении подогревателей …… 1,2 В
Напряжение накала номинальное при последовательном включении подогревателей …… 2,4 В
Ток накала при параллельном включении подогревателей …… 120 ± 14 мА
Ток накала при последовательном включении подогревателей …… 60 ± 7 мА
Напряжение анода номинальное (постоянное) …… 90 В
Напряжение анода предельное (постоянное) …… 100 В
Ток анода …… 9,5 ± 3 мА
Напряжение сетки первой (постоянное) …… -4,5 В
Напряжение сетки второй номинальное (постоянное) …… 90 В
Напряжение сетки второй предельное (постоянное) …… 100 В
Ток сетки второй …… 2,2 ± 0,9 мА
Ток катода предельный 15,5 мА
Мощность, рассеиваемая анодом, предельная …… 1,1 Вт
Крутизна характеристики …… 1,7 мА/В
Выходная мощность …… 210 мВт
Коэффициент нелинейных искажений …… 7%
Емкость входная …… 5,5 ±1,7 пФ
Емкость выходная …… 4,0 ± 1,6 пФ
Емкость проходная …… 0,5 пФ
