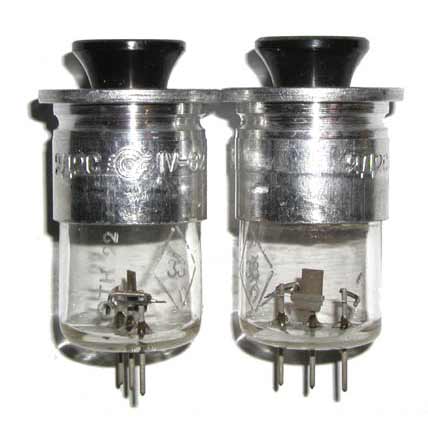

2Д2С

150.00

Шумовой диод 2Д2С с ториево-оксидным катодом прямого накала.
Предназначен для генерирования шумов, измерения чувствитель¬ности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.

Артикул: 2d2s Категории: ,



2Д2С

Шумовой диод



Обозначения:

а — анод, к — катод.



Шумовой диод с ториево-оксидным катодом прямого накала.
Предназначен для генерирования шумов, измерения чувствитель¬ности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.
Долговечность не менее 400 ч.
Масса не более 30 г.

Основные технические характеристики 2Д2С:

Номинальные электрические данные:
Напряжение накала …….. 1,4 ±0,2 В
Ток накала …….. 1,45 ±0,15 А
Ток утечки между анодом и катодом (при Uа= -200 В) …….. не более 10мкА
Крутизна характеристики тока анода (при Uа= 135 В) …….. не более 0,08 мА/В
Коэффициент нелинейности шумов …….. не более 10%
Емкость между анодом и катодом …….. 0,57 пф

Предельные эксплуатационные данные:
Напряжение накала …….. 1,2 —1,7В
Напряжение анода …….. 140 В
Обратное напряжение …….. 200 В
Ток анода …….. 40 мА
Крутизна характеристики …….. 0,1 мА/В
Мощность, рассеиваемая анодом …….. 5 Вт
Интервал рабочих температур окружающей среды …….. от –60 до +70°С
