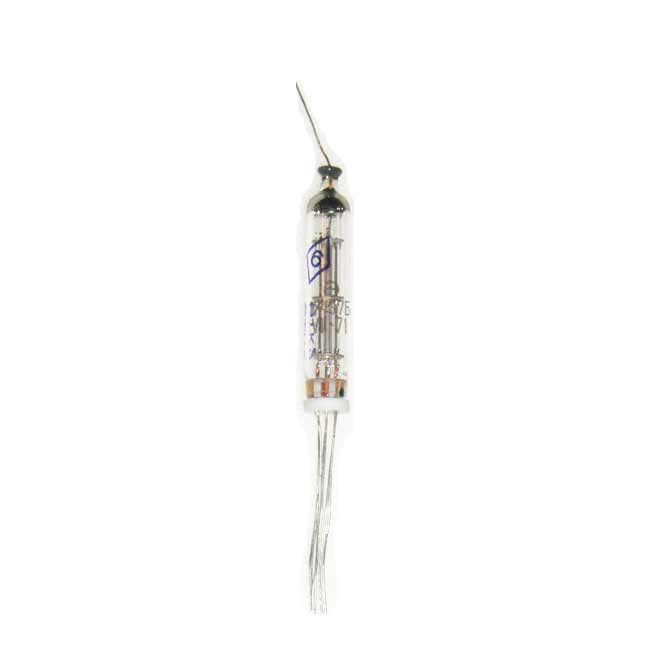

1Ж37Б Пентод-смеситель с тремя управляющими сетками



Артикул: 1zh37b Категории: ,



1Ж37Б



Пентод-смеситель с тремя управляющими сетками


Обозначения:
А — верхний вывод анода, с1‘ — первая управляющая сетка, с1» — вторая управляющая сетка, с2 — сетка вторая, с3 — сетка третья, к(-п) — катод (минус нити накала), к(+п) — катод (плюс нити накала).

Сверхминиатюрный пентод-смеситель с двумя управляющими сетками.
Предназначен для смешения двух напряжений различных частот.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

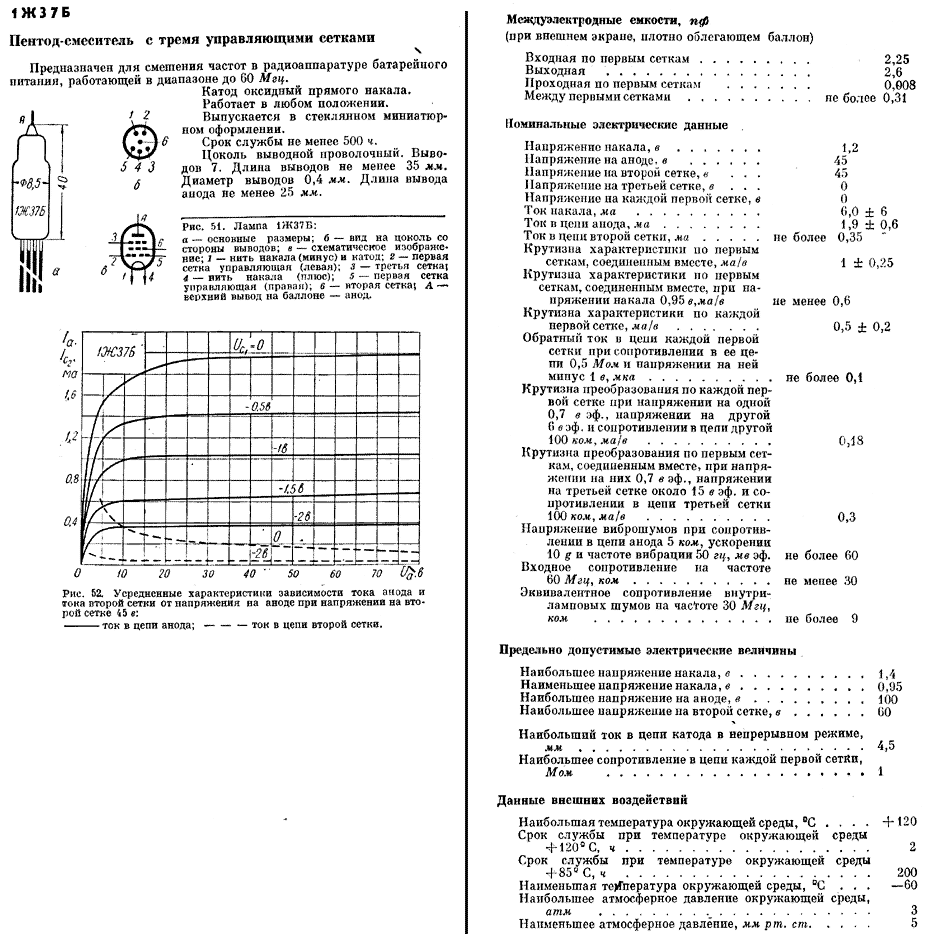

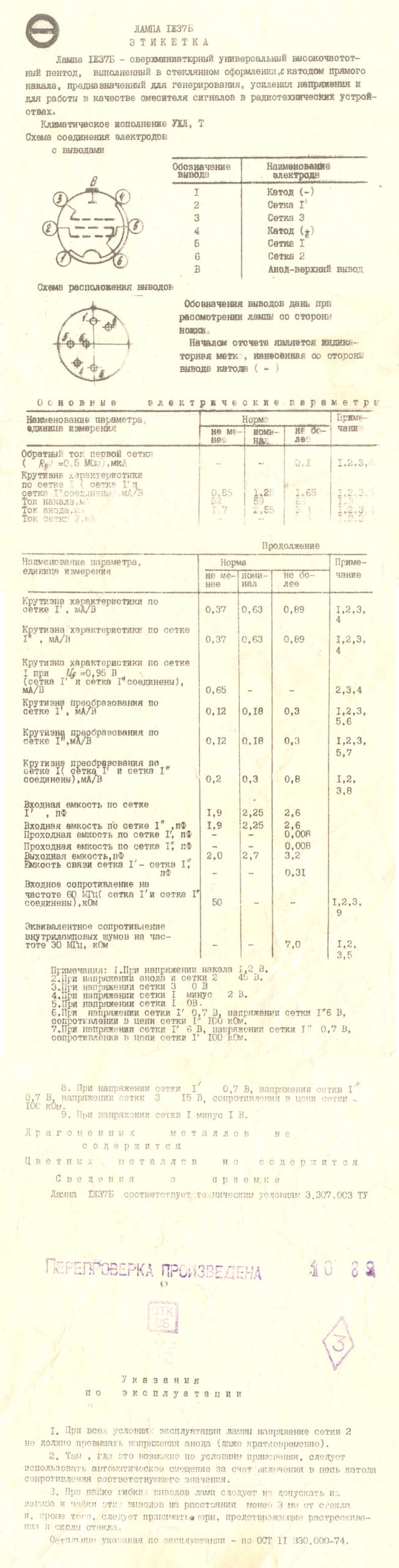

Основные технические характеристики 1Ж37Б:
Номинальные электрические данные:
• Напряжение накала, В …… 1,2 ±0.12
• Ток накала, мА …… 59
• Напряжение на аноде, В …… 45
• Напряжение на второй сетке, В …… 45
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 2,55
• Ток в цепи второй сетки, мА …… не более 0,5
• Крутизна характеристики, мА/В …… 1,25
• Входное сопротивление, кОм ….. 50
• Эквивалентное сопротивление внутренних шумов, Ом ….. 7

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 100
• Наибольшее напряжение на второй сетке, В ……. 60
• Наибольший ток в цепи катода, мА …… 4,5
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 2,26
• Емкость выходная, пФ ….. 2,7
• Емкость проходная, пФ ….. 0,008
