1Ж29Б-В

Пентод высокочастотный с короткой характеристикой



Артикул: 1zh29bv Категории: ,



1Ж29Б-В



Пентод высокочастотный с короткой характеристикой

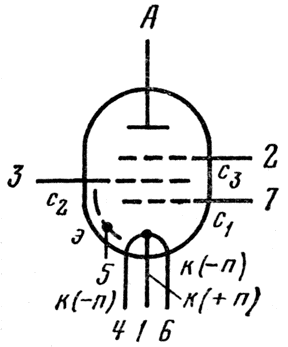

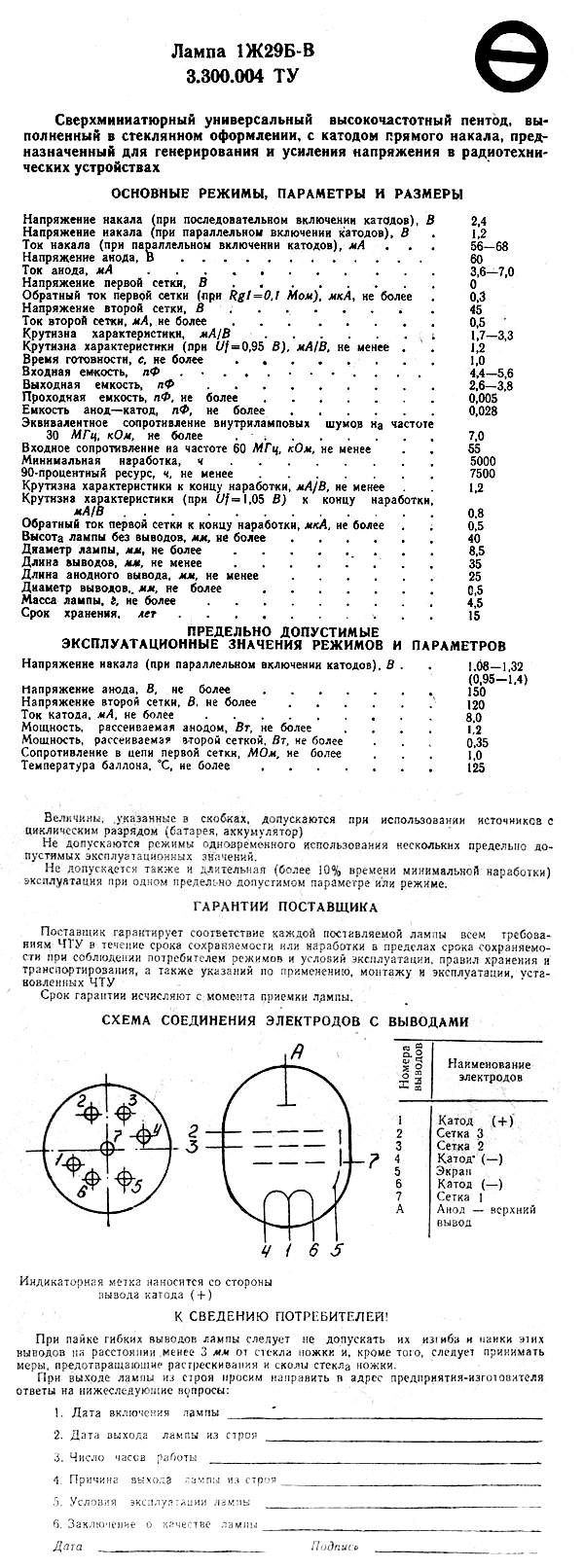

Обозначения:
А — верхний вывод анода, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к(-п) — катод (минус нити накала), к(+п) — катод (плюс нити накала), э — экран.

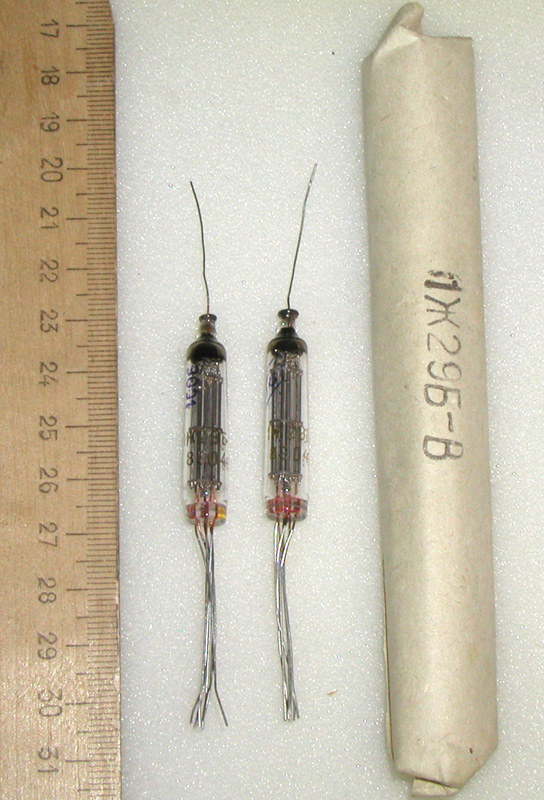

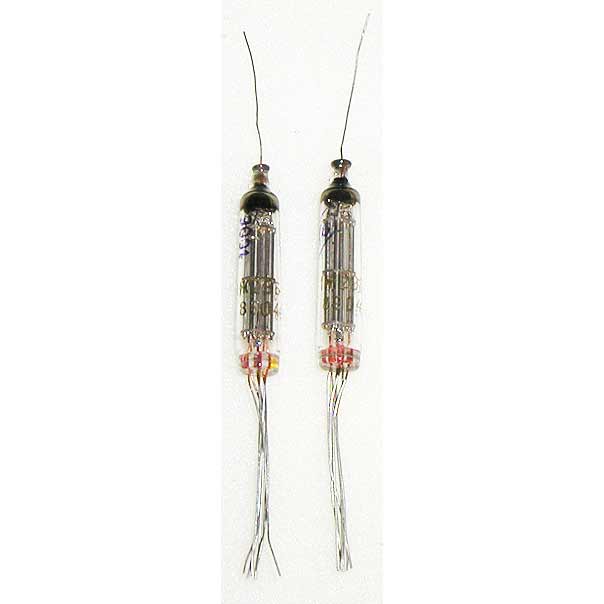

Высокочастотный сверхминиатюрный пентод повышенной надежности.
Предназначен для генерирования и усиления колебаний высокой частоты  в диапазоне до 60 Мгц.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 4 г.

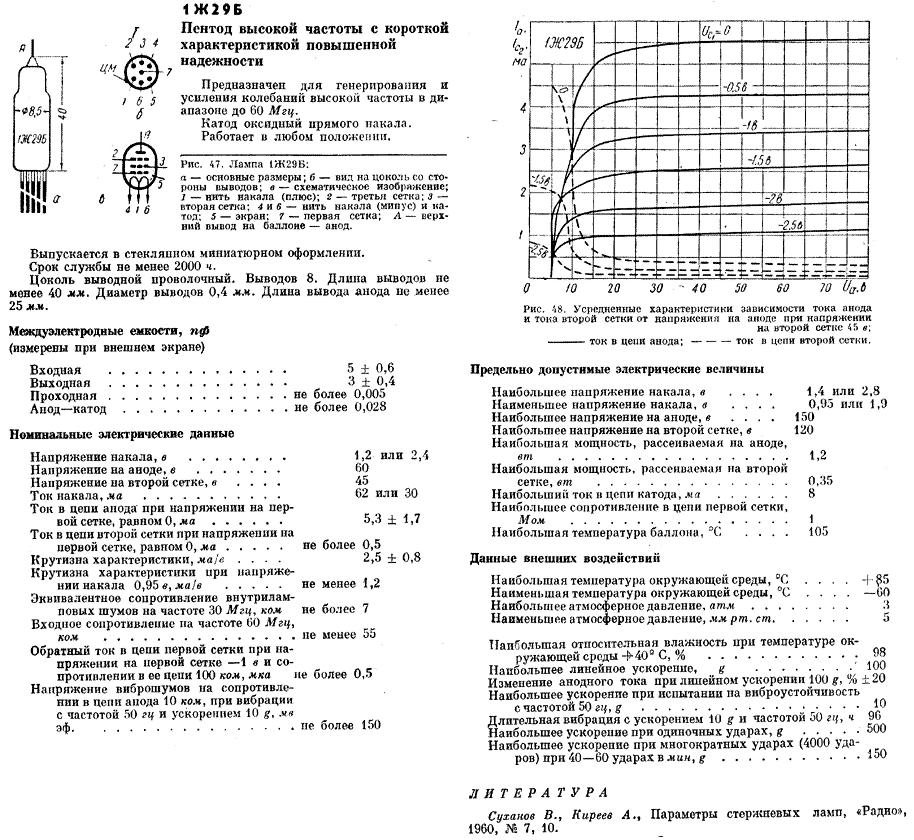

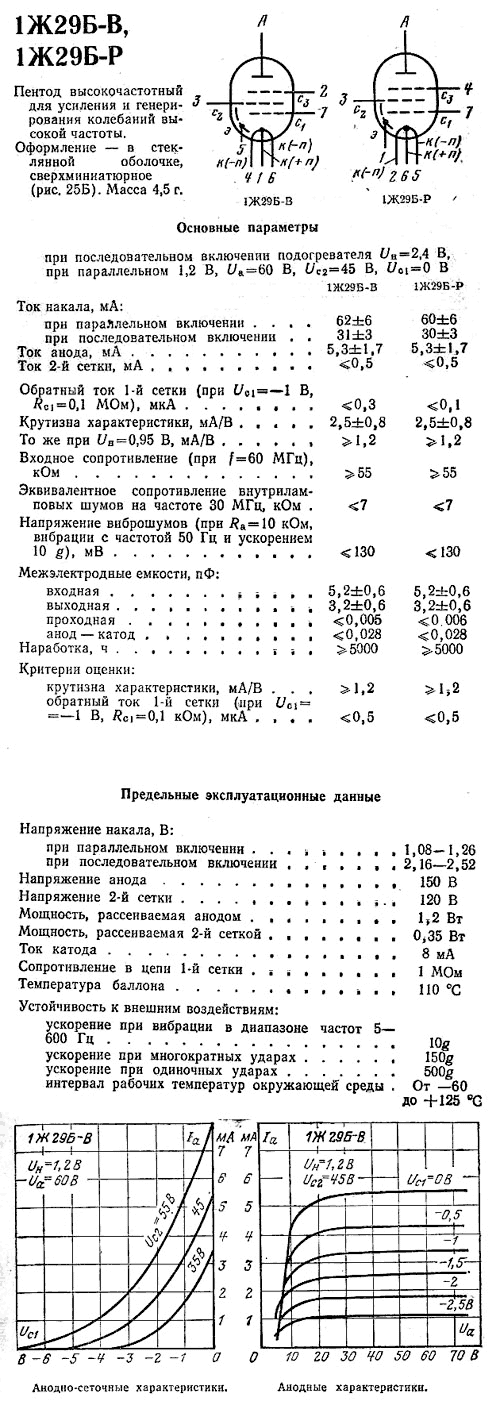

Основные технические характеристики 1Ж29Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 1,2 (2,4)
• Ток накала, мА …… 60 (30)
• Напряжение на аноде, В …… 60
• Напряжение на второй сетке, В …… 45
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 5,3
• Ток в цепи второй сетки, мА …… не более 0,5
• Крутизна характеристики, мА/В …… 2,5
• Входное сопротивление, кОм ….. 53
• Эквивалентное сопротивление внутренних шумов, Ом ….. 7

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 120
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,35
• Наибольший ток в цепи катода, мА …… 8
• Емкость входная, пФ ….. 5
• Емкость выходная, пФ ….. 3
• Емкость проходная, пФ ….. 0,05
