Пентод высокочастотный с короткой характеристикой



Артикул: 1zh18b Категории: ,



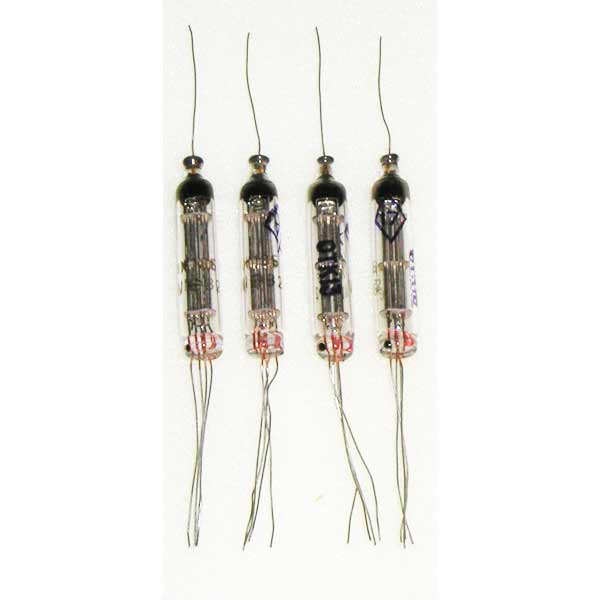

1Ж18Б



Пентод высокой частоты с короткой характеристикой

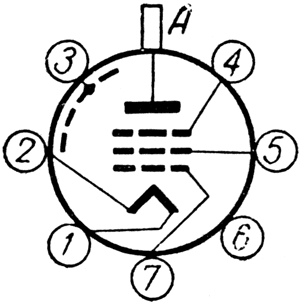

Схема соединения электродов лампы 1Ж18Б с выводами: 1 — катод, нить накала (плюс); 2 — катод, нить накала (минус); 3 — экран; 4 — третья сетка; 5 — вторая сетка; 6 — вывод отсутствует; 7 — первая сетка (средний вывод); А — анод (верхний вывод). Счет выводов от цветной метки.

Высокочастотный сверхминиатюрный пентод.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 3000 ч.
Масса 1Ж18Б не более 4 г.

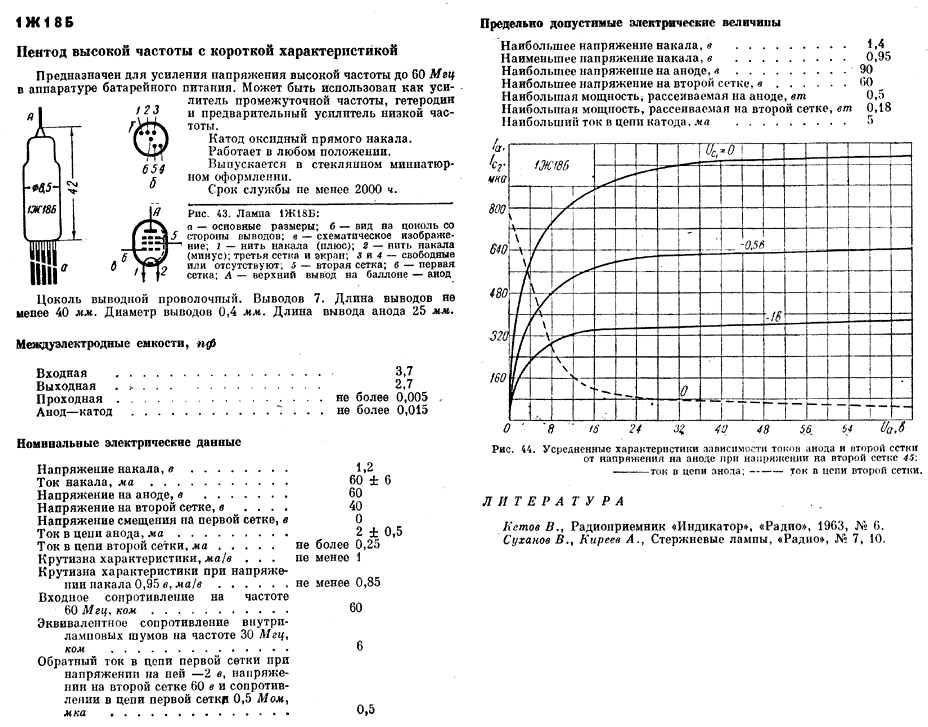

Основные технические характеристики 1Ж18Б:
Номинальные электрические данные:
• Напряжение накала, В …… 1,2 ±0,12
• Ток накала, мА …… 23,5 ±2,5
• Напряжение на аноде, В …… 60
• Напряжение на второй сетке, В …… 45
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 1,35
• Ток в цепи второй сетки, мА …… не более 0,25
• Крутизна характеристики, мА/В …… 1,15
• Входное сопротивление, кОм ….. 100
• Эквивалентное сопротивление внутренних шумов, Ом ….. 7

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 90
• Наибольшее напряжение на второй сетке, В ……. 60
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,1
• Наибольший ток в цепи катода, мА …… 2,5
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 3,25
• Емкость выходная, пФ ….. 2,4
• Емкость проходная, пФ ….. 0,01
