1П5Б

250.00

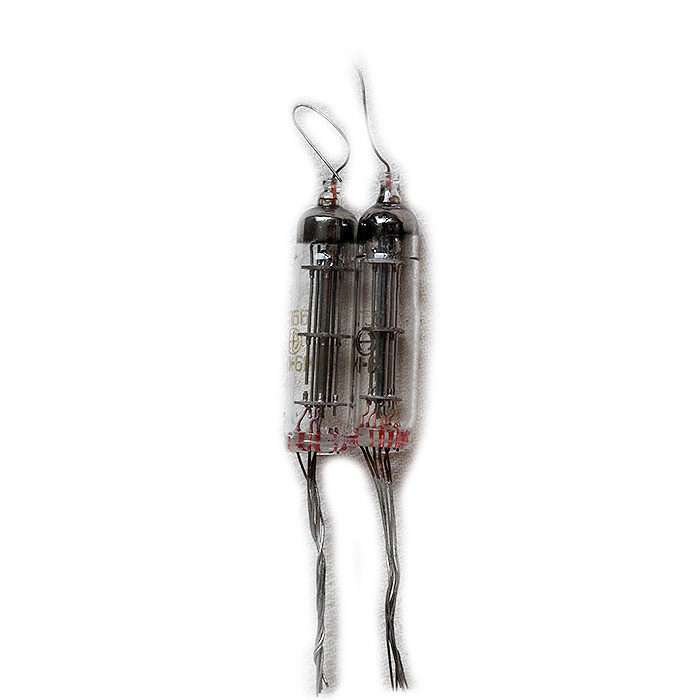

1П5Б Сверхминиатюрный высокочастотный пентод повышенной надежности. Предназначен для генерирования и усиления колебаний высокой частоты.

Артикул: 1p5b Категории: ,

1П5Б

Выходной пентод

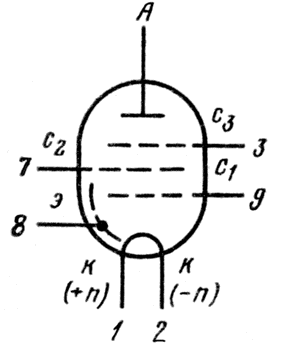

Обозначения:
А — верхний вывод анода, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, э — экран, к(+п) — катод (плюс нити накала), к(-п) — катод (минус нити накала).

1П5Б Сверхминиатюрный высокочастотный пентод повышенной надежности. Предназначен для генерирования и усиления колебаний высокой частоты. Долговечность не менее 1000 ч. Масса не более 5 г.

Цоколевка лампы



пентод 1п5б

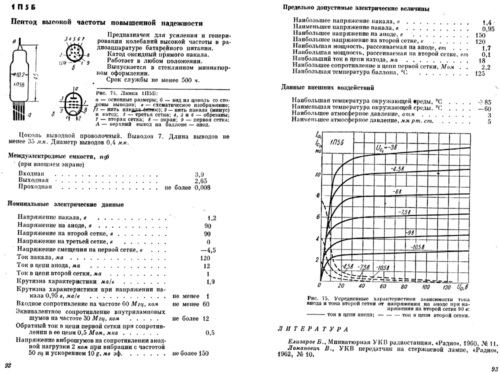

Технико-эксплуатационные данные

Uн,V Iн,mA Ua,V Ia,mA Uc2,V Uamax,V
1,25 120 90 12 90 150
Uc2max,V Ic2,ma S ma/V Uc1,V Pc2 max,Вт Pa max,Вт
120 <1 1,9 -4,5 0,1 1,7
